Εξαρτήματα και χειριστήρια

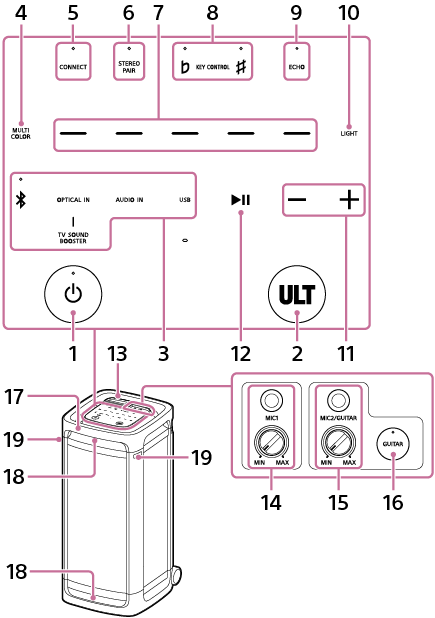

Απεικόνιση του ηχείου από την μπροστινή πλευρά του. Το 13 βρίσκεται στην πάνω δεξιά πλευρά της πάνω επιφάνειας και όταν είναι ανοιχτό, υπάρχουν ένα κουμπί και υποδοχές. Από αριστερά είναι τα 14, το 15 και το 16. Τα πλήκτρα αφής και τα κουμπιά βρίσκονται κάτω από το 13. Οι θέσεις των εξαρτημάτων έχουν ως εξής. Στην πάνω σειρά, από αριστερά είναι τα 5, 6, 8 και 9. Στη δεύτερη σειρά από πάνω, από αριστερά είναι τα 4, 7 και 10. Στην τρίτη σειρά από πάνω, από αριστερά είναι τα 3, 12 και 11. Στη χαμηλότερη σειρά, το 1 βρίσκεται στα αριστερά και το 2 στα δεξιά. Στο επάνω μέρος του ηχείου βρίσκεται το 17 και στο επάνω και στο κάτω μέρος του ηχείου το 18. Το 19 βρίσκεται τόσο στην αριστερή όσο και στη δεξιά πλευρά στο μπροστινό μέρος του ηχείου.

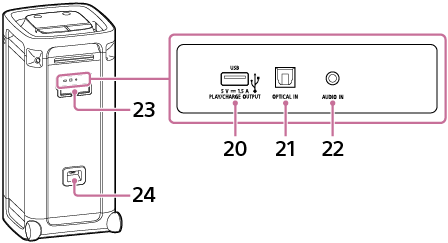

Απεικόνιση του ηχείου από την πίσω πλευρά του. Το 23 βρίσκεται στο πάνω μέρος της πίσω πλευράς και όταν ανοίξει, υπάρχουν η θύρα, ο σύνδεσμος και η υποδοχή. Από αριστερά είναι τα 20, το 21 και το 22. Το 24 βρίσκεται στο κάτω μέρος της πίσω πλευράς.

  1. Κουμπί(λειτουργία) με ενδεικτική λυχνία

  2. Κουμπί ULT

  3. Πλήκτρα άμεσης λειτουργίας

    • (BLUETOOTH) με ενδεικτική λυχνία

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT με ενδεικτική λυχνία

  6. STEREO PAIR με ενδεικτική λυχνία

  7. Επιλογείς χρώματος φωτισμού (κόκκινο/κίτρινο/πράσινο/μπλε/μωβ)

  8. KEY CONTROL (ύφεση) με ενδεικτική λυχνία/(δίεση) με ενδεικτική λυχνία

  9. ECHO με ενδεικτική λυχνία

  10. LIGHT

  11. –/+ (ένταση ήχου)

  12. (αναπαραγωγή)*

  13. Πώμα

  14. Υποδοχή MIC1 (Φ 6,3 mm)

    Κουμπί στάθμης έντασης ήχου MIC (MIN/MAX)

  15. Υποδοχή MIC2/GUITAR (Φ 6,3 mm)

    Κουμπί στάθμης έντασης ήχου MIC και GUITAR (MIN/MAX)

  16. Κουμπί GUITAR με ενδεικτική λυχνία

  17. Λαβή

  18. Ενδεικτικές λυχνίες

  19. Υποδοχές μικροφώνου

  20. Θύρα PLAY/CHARGE OUTPUT (μόνο έξοδος ισχύος DC) (USB)

  21. Σύνδεσμος OPTICAL IN (είσοδος οπτικού ψηφιακού ήχου)

  22. Υποδοχή AUDIO IN (Φ 3,5 mm)

  23. Πώμα

  24. Υποδοχή εισόδου AC

* Αγγίζοντας παρατεταμένα το(αναπαραγωγή) στο ηχείο για περίπου 5 δευτερόλεπτα, το ηχείο ξεκινά την αναπαραγωγή του μουσικού κομματιού που είναι αποθηκευμένο για σκοπούς επίδειξης. Για να απενεργοποιήσετε αυτή τη λειτουργία, αγγίξτε ξανά το(αναπαραγωγή) στο ηχείο.

Σημείωση

  • Η θύρα, ο σύνδεσμος και οι υποδοχές του ηχείου δεν έχουν σχεδιαστεί για να είναι ανθεκτικά στο νερό. Μη χρησιμοποιείτε το ηχείο σε μέρη όπου υπάρχει πιθανότητα έκχυσης νερού. Όταν ολοκληρώσετε τη χρήση του ηχείου, μην αμελήσετε να κλείσετε εντελώς τα πώματα.
