Pièces et commandes

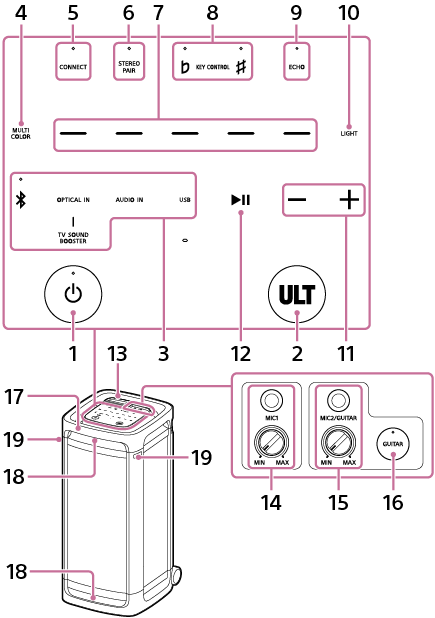

Illustration de l’enceinte, vue de sa face avant. 13 est positionné en haut à droite sur la surface supérieure et son ouverture donne accès à une touche et à des prises. En partant de la gauche se trouvent 14, 15 et 16. Les touches tactiles et les touches se trouvent sous 13. Les emplacements des composants sont les suivants. Dans la rangée supérieure, en partant de la gauche se trouvent 5, 6, 8 et 9. Dans la deuxième rangée à partir du haut, en partant de la gauche, se trouvent 4, 7 et 10. Dans la troisième rangée à partir du haut, en partant de la gauche, se trouvent 3, 12 et 11. Dans la rangée inférieure, 1 se trouve sur la gauche et 2 est à droite. Sur la partie supérieure de l’enceinte se trouve 17, et 18 se trouve à la fois en haut et en bas de l’enceinte. 19 se trouve sur les côtés gauche et droit, à l’avant de l’enceinte.

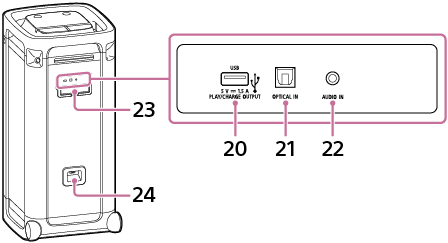

Illustration de l’enceinte, vue de sa face arrière. 23 est positionné en haut sur la surface arrière et son ouverture donne accès au port, au connecteur et à la prise. En partant de la gauche se trouvent 20, 21 et 22. 24 se trouve au bas de la surface arrière.

  1. Touche (alimentation) avec témoin

  2. Touche ULT

  3. Touches de fonction directe

    • (BLUETOOTH) avec témoin

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT avec témoin

  6. STEREO PAIR avec témoin

  7. Sélecteurs de couleur d’éclairage (rouge/jaune/vert/bleu/violet)

  8. (bémol) avec témoin / (dièse) avec témoin de KEY CONTROL

  9. ECHO avec témoin

  10. LIGHT

  11. –/+ (volume)

  12. (lecture)*

  13. Capuchon

  14. Prise MIC1 (Φ 6,3 mm)

    Bouton de niveau MIC (MIN/MAX)

  15. Prise MIC2/GUITAR (Φ 6,3 mm)

    Bouton de niveau MIC et GUITAR (MIN/MAX)

  16. Touche GUITAR avec témoin

  17. Poignée

  18. Éclairage

  19. Supports de microphone

  20. Port PLAY/CHARGE OUTPUT (sortie d’alimentation secteur uniquement) (USB)

  21. Connecteur OPTICAL IN (entrée audio numérique optique)

  22. Prise AUDIO IN (Φ 3,5 mm)

  23. Capuchon

  24. Prise d’alimentation AC

* Toucher de manière prolongée(lecture) de l’enceinte pendant environ 5 secondes fait lire par l’enceinte la piste musicale de démonstration. Pour désactiver cette fonctionnalité, appuyez sur(lecture) de l’enceinte une nouvelle fois.

Note

  • Le port, le connecteur et les prises de l’enceinte ne sont pas conçus pour être résistants à l’eau. N’utilisez pas l’enceinte dans des lieux où l’enceinte est susceptible d’être éclaboussée d’eau. Lorsque vous n'utilisez plus l'enceinte, assurez-vous de refermer correctement les capuchons.
