Részek és kezelőelemek

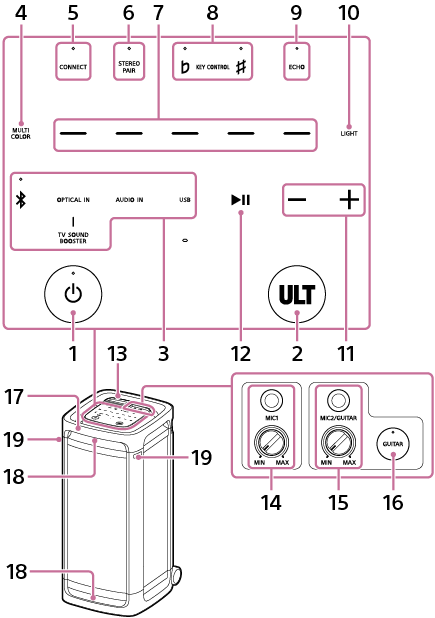

A hangszóró ábrája szemből nézve. A 13-as a felső felület jobb felső részén van, és ha felnyitja, egy gombot és csatlakozókat talál. Balról haladva található a 14-es, 15-ös és 16-os. Az érintőgombok és a gombok a 13-es alatt találhatók. Az alkotóelemek elhelyezkedése a következő. A felső sorban balról haladva található az 5-ös, 6-os, 8-as és 9-es. Felülről a második sorban található balról haladva a 4-es, 7-es és 10-es. Felülről a harmadik sorban található balról haladva a 3-as, 12-es és 11-es. A legalsó sorban bal oldalon található az 1-es, jobb oldalon pedig a 2-es. A hangszóró felső részén található a 17-es, a 18-as pedig a hangszóró felső és alsó részén is megtalálható. A 19-es a hangszóró elülső részének bal és jobb oldalán is megtalálható.

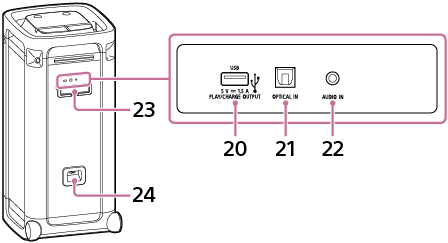

A hangszóró ábrája hátulról nézve. A 23-as a hátsó felület felső részén helyezkedik el, és ha felnyitja, egy portot és csatlakozókat talál. Balról haladva található a 20-as, 21-es és 22-es. A 24-es a hátsó felület alsó részén található.

  1. (tápellátás) gomb jelzőfénnyel

  2. ULT gomb

  3. Közvetlen funkcióbillentyűk

    • (BLUETOOTH) jelzőfénnyel

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT jelzőfénnyel

  6. STEREO PAIR jelzőfénnyel

  7. Megvilágítás színválasztói (piros/sárga/zöld/kék/lila)

  8. KEY CONTROL (b-jel) jelzőfénnyel/(kereszt) jelzőfénnyel

  9. ECHO jelzőfénnyel

  10. LIGHT

  11. –/+ (hangerő)

  12. (lejátszás)*

  13. Kupak

  14. MIC1 csatlakozó (Φ 6,3 mm)

    MIC szint (MIN/MAX) gomb

  15. MIC2/GUITAR csatlakozó (Φ 6,3 mm)

    MIC és GUITAR szint (MIN/MAX) gomb

  16. GUITAR gomb jelzőfénnyel

  17. Fogantyú

  18. Fények

  19. Mikrofontartók

  20. PLAY/CHARGE OUTPUT (csak egyenáramú kimenetű) port (USB)

  21. OPTICAL IN (optikai digitális hangbemenet) csatlakozó

  22. AUDIO IN csatlakozó (Φ 3,5 mm)

  23. Kupak

  24. AC bemeneti csatlakozó

* Ha megérintve tartja a hangszóró(lejátszás) ikonját kb. 5 másodpercig, a hangszóró lejátssza a bemutató céljaira tárolt zeneszámot. A funkció kikapcsolásához koppintson újra a hangszóró(lejátszás) ikonjára.

Megjegyzés

  • A hangszórón lévő port és csatlakozók nem vízálló kialakításúak. Ne használja a hangszórót olyan helyen, ahol valószínű, hogy víz fröccsen rá. A hangszóró használata után mindig zárja rá a kupakokat.
