Bahagian dan kawalan

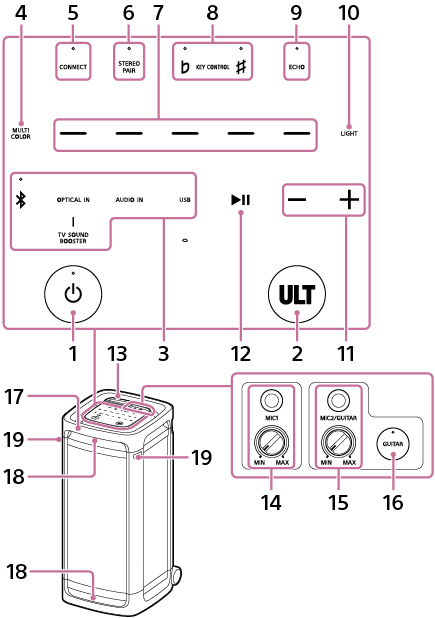

Ilustrasi pembesar suara apabila dilihat dari bahagian hadapan. 13 terletak di bahagian atas sebelah kanan permukaan atas, dan apabila dibuka, terdapat butang dan jek. Dari kiri, terdapat 14, 15 dan 16. Kekunci sentuh dan butang terletak di bawah 13. Lokasi komponen adalah seperti berikut. Di baris atas, dari kiri terdapat 5, 6, 8, dan 9. Di baris kedua dari atas, dari kiri, terdapat 4, 7 dan 10. Di baris ketiga dari atas, dari kiri, terdapat 3, 12 dan 11. Dalam baris paling bawah, 1 terletak di sebelah kiri dan 2 terletak di sebelah kanan. Bahagian atas pembesar suara ialah 17, manakala 18 terletak di bahagian atas dan bawah pembesar suara. 19 berada di kedua-dua belah kiri dan kanan pada bahagian depan pembesar suara.

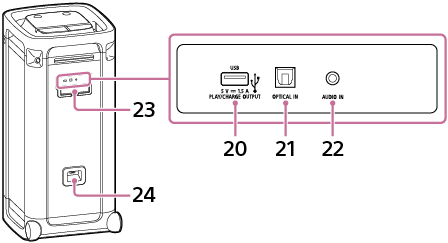

Ilustrasi pembesar suara apabila dilihat dari bahagian belakang. 23 terletak di bahagian atas permukaan belakang dan apabila dibuka, terdapat port, penyambung dan jek. Dari kiri, terdapat 20, 21 dan 22. 24 terletak di bahagian bawah permukaan belakang.

  1. Butang (kuasa) dengan penunjuk

  2. Butang ULT

  3. Kekunci fungsi langsung

    • (BLUETOOTH) dengan penunjuk

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT dengan penunjuk

  6. STEREO PAIR dengan penunjuk

  7. Pemilih warna pencahayaan (merah/kuning/hijau/biru/ungu)

  8. KEY CONTROL (rata) dengan penunjuk/(tajam) dengan penunjuk

  9. ECHO dengan penunjuk

  10. LIGHT

  11. –/+ (kelantangan)

  12. (main)*

  13. Penutup

  14. Jek MIC1 (Φ 6.3 mm)

    Tombol aras MIC (MIN/MAX)

  15. Jek MIC2/GUITAR (Φ 6.3 mm)

    Tombol aras MIC dan GUITAR (MIN/MAX)

  16. Butang GUITAR dengan penunjuk

  17. Pemegang

  18. Lampu

  19. Pemegang mikrofon

  20. Port PLAY/CHARGE OUTPUT (output kuasa DC sahaja) (USB)

  21. Penyambung OPTICAL IN (input audio digital optik)

  22. Jek AUDIO IN (Φ 3.5 mm)

  23. Penutup

  24. Jek input AC

* Menyentuh dan menahan(main) pada pembesar suara selama lebih kurang 5 saat menjadikan pembesar suara memainkan trek muzik yang disimpan bagi tujuan demonstrasi. Untuk mematikan ciri ini, ketik(main) pada pembesar suara sekali lagi.

Nota

  • Port, penyambung, dan jek pada pembesar suara tidak direka untuk kalis air. Jangan gunakan Pembesar suara di tempat pembesar suara berkemungkinan terkena percikan air. Apabila anda selesai menggunakan pembesar suara, pastikan tutup penutup tersebut dengan rapat.
