Onderdelen en bedieningselementen

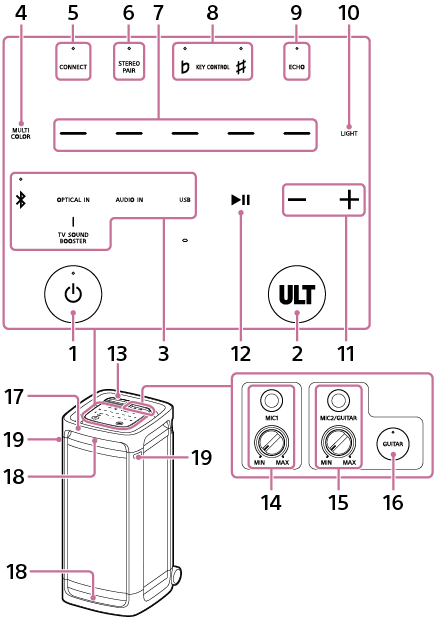

Afbeelding van de luidspreker, gezien vanaf de voorkant. 13 bevindt zich rechtsboven aan de bovenkant en wanneer geopend ziet u een toets en aansluitingen. Vanaf links bevinden zich 14, 15 en 16. De aanraaktoetsen en knoppen bevinden zich onder 13. De locaties van de componenten zijn als volgt. In de bovenste rij vanaf links bevinden zich 5, 6, 8 en 9. In de tweede rij van boven, vanaf links bevinden zich 4, 7 en 10. In de derde rij van boven, vanaf links bevinden zich 3, 12 en 11. In de onderste rij bevindt 1 zich links en bevindt 2 zich rechts. Op het bovenste deel van de luidspreker bevindt zich 17 en 18 bevindt zich op het bovenste en onderste deel van de luidspreker. 19 bevindt zich aan de linker- en rechterkant aan de voorkant van de luidspreker.

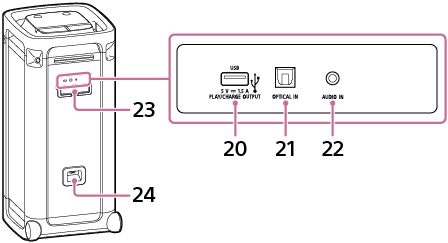

Afbeelding van de luidspreker, gezien vanaf de achterkant. 23 bevindt zich aan de bovenkant van het achteroppervlak en wanneer geopend ziet u de aansluitingen. Vanaf links bevinden zich 20, 21 en 22. 24 bevindt zich op het onderste deel van het achteroppervlak.

  1. (aan/uit) toets met aanduiding

  2. ULT-toets

  3. Directe functietoetsen

    • (BLUETOOTH) met aanduiding

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT met aanduiding

  6. STEREO PAIR met aanduiding

  7. Keuzetoetsen voor de verlichtingskleur (rood/geel/groen/blauw/paars)

  8. KEY CONTROL (mol) met aanduiding/(kruis) met aanduiding

  9. ECHO met aanduiding

  10. LIGHT

  11. –/+ (volume)

  12. (weergave)*

  13. Afdekking

  14. MIC1-aansluiting (Φ 6,3 mm)

    MIC-niveau (MIN/MAX) knop

  15. MIC2/GUITAR-aansluiting (Φ 6,3 mm)

    MIC en GUITAR-niveau (MIN/MAX) knop

  16. GUITAR-toets met aanduiding

  17. Handgreep

  18. Verlichting

  19. Microfoonhouders

  20. PLAY/CHARGE OUTPUT (alleen gelijkstroom) aansluiting (USB)

  21. OPTICAL IN (optisch digitale audio-ingang) aansluiting

  22. AUDIO IN-aansluiting (Φ 3,5 mm)

  23. Afdekking

  24. AC-ingangsaansluiting

* Door(weergave) op de luidspreker ongeveer 5 seconden lang ingedrukt te houden, zal de luidspreker het nummer dat is opgeslagen voor demonstraties weergeven. Om deze functie uit te schakelen, moet u(weergave) op de luidspreker nog een keer aantikken.

Opmerking

  • De aansluitingen op de luidspreker zijn niet ontworpen om waterbestendig te zijn. Gebruik de luidspreker niet op plekken waar water op de luidspreker kan spetteren. Wanneer u klaar bent met het gebruik van de luidspreker, moet u de afdekkingen goed afsluiten.
