Deler og kontroller

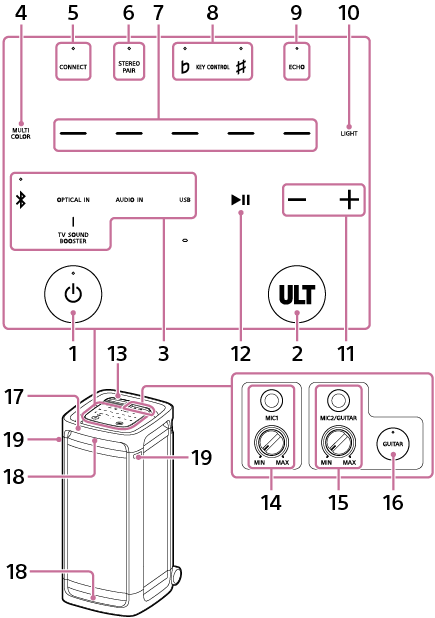

Illustrasjon av høyttaleren sett fra forsiden. 13 er plassert øverst til høyre på toppen, og åpner til en knapp og kontakter. Fra venstre er det 14, 15 og 16. Berøringstastene og knappene er plassert nedenfor 13. Plasseringen av komponentene er som følger. I øverste rad fra venstre er det 5, 6, 8 og 9. På nest øverste rad fra venstre er det 4, 7 og 10. På tredje rad øverst fra venstre er det 3, 12 og 11. I nederste rad er 1 til venstre og 2 til høyre. På den øvre delen av høyttaleren er 17, og 18 er både på den øvre og nedre delen av høyttaleren. 19 er både på venstre og høyre side foran på høyttaleren.

Illustrasjon av høyttaleren sett fra baksiden. 23 er plassert på øvre del av baksiden, og åpner til en port og kontakter. Fra venstre er det 20, 21 og 22. 24 er på den nedre delen av baksiden.

  1. (strøm)-knapp med indikator

  2. ULT-knapp

  3. Taster for direkte funksjoner

    • (BLUETOOTH) med indikator

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT med indikator

  6. STEREO PAIR med indikator

  7. Lysfargevelgere (rød/gul/grønn/blå/lilla)

  8. KEY CONTROL (flat) med indikator/(skarp) med indikator

  9. ECHO med indikator

  10. LIGHT

  11. –/+ (volum)

  12. (spill av)*

  13. Hette

  14. MIC1-kontakt (Φ 6,3 mm)

    MIC-nivå (MIN/MAX)-hjul

  15. MIC2/GUITAR-kontakt (Φ 6,3 mm)

    MIC- og GUITAR-nivå (MIN/MAX)-hjul

  16. GUITAR-knapp med indikator

  17. Håndtak

  18. Lys

  19. Mikrofonholderne

  20. PLAY/CHARGE OUTPUT-port (bare likestrøm) (USB)

  21. OPTICAL IN-kontakt (optisk digital lydinngang)

  22. AUDIO IN-kontakt (Φ 3,5 mm)

  23. Hette

  24. AC-inngangskontakt

* Hvis du trykker på og holder inne(spill av) på høyttaleren i omtrent 5 sekunder, vil høyttaleren spille av musikken som er lagret for demonstrasjonsformål. For å deaktivere denne funksjonen trykker du på(spill av) på høyttaleren igjen.

Merknad

  • Porten og kontaktene på høyttaleren er ikke utformet for å være vanntette. Ikke bruk høyttaleren på et sted hvor det kan sprute vann på den. Når du er ferdig med å bruke høyttaleren, må du huske å lukke hettene godt.
