Części i elementy sterujące

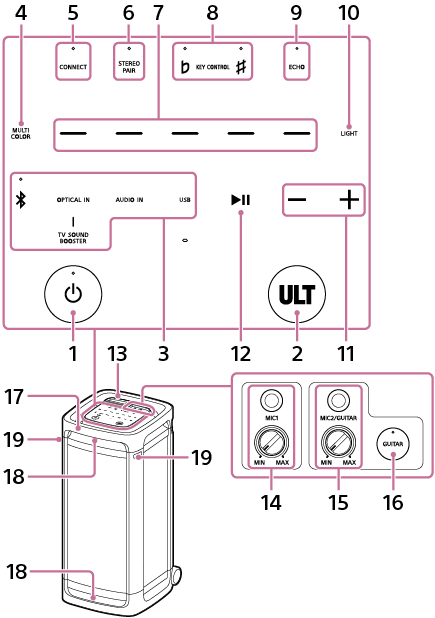

Ilustracja głośnika w widoku od przodu. 13 znajduje się w prawym górnym rogu górnej powierzchni, a po otwarciu widać przycisk i gniazda. Od lewej znajdują się komponenty 14, 15 i 16. Klawisze dotykowe i przyciski znajdują się poniżej 13. Lokalizacja komponentów jest następująca. W górnym rzędzie, od lewej, znajdują się komponenty 5, 6, 8 i 9. W drugim rzędzie od góry, od lewej, znajdują się komponenty 4, 7 i 10. W trzecim rzędzie od góry, od lewej, znajdują się komponenty 3, 12 i 11. W najniższym rzędzie 1 znajduje się po lewej stronie, a 2 po prawej stronie. Na górnej części głośnika znajduje się 17, a 18 znajduje się na górnej i na dolnej części głośnika. 19 znajduje się po lewej i po prawej stronie z przodu głośnika.

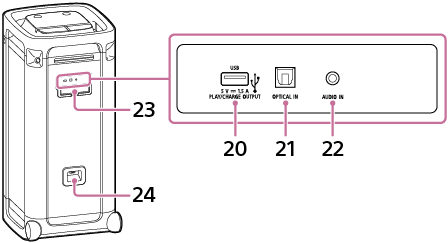

Ilustracja głośnika w widoku od tyłu. 23 znajduje się w górnej części tylnej powierzchni, a po otwarciu widać port, złącze i gniazdo. Od lewej znajdują się komponenty 20, 21 i 22. 24 znajduje się na dolnej części tylnej powierzchni.

  1. Przycisk (zasilanie) ze wskaźnikiem

  2. Przycisk ULT

  3. Bezpośrednie przyciski funkcyjne

    • (BLUETOOTH) ze wskaźnikiem

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT ze wskaźnikiem

  6. STEREO PAIR ze wskaźnikiem

  7. Przełączniki koloru oświetlenia (czerwony/żółty/zielony/niebieski/fioletowy)

  8. KEY CONTROL (obniżenie) ze wskaźnikiem/(podwyższenie) ze wskaźnikiem

  9. ECHO ze wskaźnikiem

  10. LIGHT

  11. –/+ (głośność)

  12. (odtwarzanie)*

  13. Nakładka

  14. Gniazdo MIC1 (Φ 6,3 mm)

    Pokrętło poziomu MIC (MIN/MAX)

  15. Gniazdo MIC2/GUITAR (Φ 6,3 mm)

    Pokrętło poziomu MIC i GUITAR (MIN/MAX)

  16. Przycisk GUITAR ze wskaźnikiem

  17. Uchwyt

  18. Oświetlenie

  19. Uchwyty na mikrofony

  20. Port PLAY/CHARGE OUTPUT (tylko wyjście zasilania prądem stałym) (USB)

  21. Złącze OPTICAL IN (optyczny cyfrowy sygnał wejściowy audio)

  22. Gniazdo AUDIO IN (Φ 3,5 mm)

  23. Nakładka

  24. Gniazdo wejścia AC

* Po dotknięciu i przytrzymaniu(odtwarzanie) na głośniku przez około 5 sekund głośnik zacznie odtwarzać muzykę zapisaną do celów demonstracyjnych. Aby wyłączyć tę funkcję, stuknij(odtwarzanie) na głośniku jeszcze raz.

Uwaga

  • Port, złącze i gniazda na głośniku nie są wodoodporne. Nie używaj głośnika w miejscach, gdzie głośnik może zostać opryskany wodą. Po zakończeniu używania głośnika należy koniecznie dobrze założyć nakładki.
