Peças e controlos

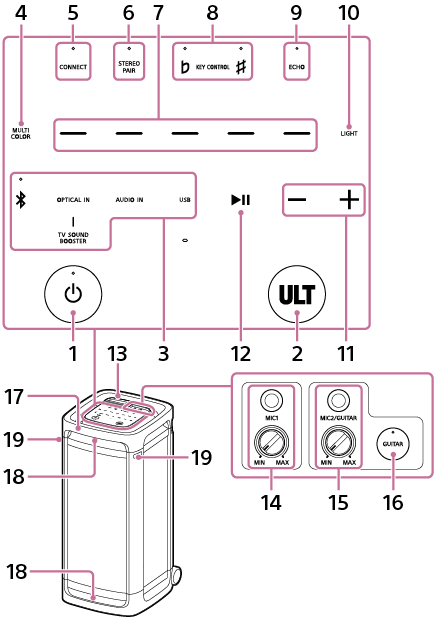

Ilustração do altifalante quando visto de frente. 13 está localizado no canto superior direito da superfície superior e quando está aberto, pode ver um botão e tomadas. A partir da esquerda estão 14, 15 e 16. As teclas e os botões estão localizados abaixo de 13. As localizações dos componentes são as seguintes. Na linha superior, a partir da esquerda, estão 5, 6, 8 e 9. Na segunda linha desde o topo, a partir da esquerda estão 4, 7 e 10. Na terceira linha desde o topo, a partir da esquerda estão 3, 12 e 11. Na linha mais baixa, 1 está à esquerda e 2 à direita. Na parte superior do altifalante encontra-se 17 e 18 encontra-se tanto na parte superior como na parte inferior do altifalante. 19 encontra-se tanto no lado esquerdo como no lado direito na parte frontal do altifalante.

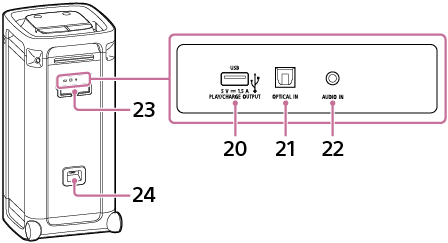

Ilustração do altifalante quando visto de trás. 23 está localizado na parte superior da superfície traseira e quando está aberto, pode ver a porta, o conector e a tomada. A partir da esquerda estão 20, 21 e 22. 24 está na parte inferior da superfície traseira.

  1. Botão(corrente) com indicador

  2. Botão ULT

  3. Teclas de função diretas

    • (BLUETOOTH) com indicador

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT com indicador

  6. STEREO PAIR com indicador

  7. Seletores da cor da luz (vermelho/amarelo/verde/azul/roxo)

  8. KEY CONTROL (bemol) com indicador/(sustenido) com indicador

  9. ECHO com indicador

  10. LIGHT

  11. –/+ (volume)

  12. (reproduzir)*

  13. Tampa

  14. Tomada MIC1 (Φ 6,3 mm)

    Regulador de nível (MIN/MAX) MIC

  15. Tomada MIC2/GUITAR (Φ 6,3 mm)

    Regulador de nível (MIN/MAX) MIC e GUITAR

  16. Botão GUITAR com indicador

  17. Pega

  18. Luzes

  19. Suportes do microfone

  20. Porta PLAY/CHARGE OUTPUT (apenas saída de corrente CC) (USB)

  21. Conector OPTICAL IN (entrada de áudio digital ótica)

  22. Tomada AUDIO IN (Φ 3,5 mm)

  23. Tampa

  24. Tomada de entrada AC

* Se mantiver premido(reproduzir) no altifalante durante cerca de 5 segundos, o altifalante reproduz a faixa de música armazenada para efeitos de demonstração. Para desativar esta função, toque novamente em(reproduzir) no altifalante.

Nota

  • A porta, o conector e as tomadas no altifalante não estão concebidos com resistência à água. Não utilize o altifalante em locais onde o altifalante possa ser sujeito a salpicos de água. Terminada a sua utilização do altifalante, não se esqueça de fechar bem as tampas.
