Delar och kontroller

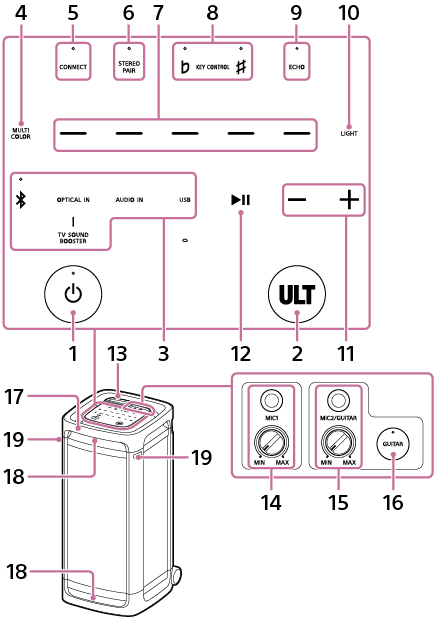

Illustration av den högtalaren sedd framifrån. 13 finns överst till höger, och när den öppnas får du tillgång till knappar och jack. Från vänster finns 14, 15 och 16. Beröringspunkterna och knapparna finns placerade under 13. Komponenternas placering är som följer. På den övre raden, från vänster finns 5, 6, 8 och 9. Andra raden uppifrån, från vänster finns 4, 7 och 10. Tredje raden uppifrån, från vänster finns 3, 12 och 11. På nedersta raden är 1 till vänster och 2 till höger. På den övre delen av högtalaren är 17 och 18 både på den övre och nedre delen av högtalaren. 19 finns både på höger och vänster sida fram på högtalaren.

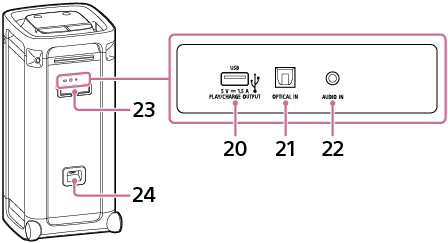

Illustration av högtalaren sett bakifrån. 23 finns överst bak, och när den öppnas får du tillgång till porten, kontakten och jacket. Från vänster finns 20, 21 och 22. 24 finns längst ner på baksidan.

  1. (ström)-knapp med indikator

  2. ULT-knapp

  3. Direktfunktionsknappar

    • (BLUETOOTH) med indikator

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT med indikator

  6. STEREO PAIR med indikator

  7. Väljare av belysningsfärg (röd/gul/grön/blå/lila)

  8. KEY CONTROL (sänkning) med indikator/(höjning) med indikator

  9. ECHO med indikator

  10. LIGHT

  11. –/+ (volym)

  12. (uppspelning)*

  13. Lock

  14. MIC1-jack (Φ 6,3 mm)

    MIC-nivå (MIN/MAX)-ratt

  15. MIC2/GUITAR-jack (Φ 6,3 mm)

    MIC- och GUITAR-nivå (MIN/MAX)-ratt

  16. GUITAR-knapp med indikator

  17. Handtag

  18. Belysning

  19. Mikrofonhållare

  20. PLAY/CHARGE OUTPUT-port (endast DC-matning) (USB)

  21. OPTICAL IN-kontakt (optisk digital ljudinmatning)

  22. AUDIO IN-jack (Φ 3,5 mm)

  23. Lock

  24. AC-ingång

* Om du rör vid och håller kvar(uppspelning) på högtalaren i cirka 5 sekunder så börjar högtalaren att spela musikspåret som ligger lagrat för demonstrationssyften. För att inaktivera denna funktion, tryck på(uppspelning) på högtalaren en gång till.

OBS!

  • Porten, kontakten och jacken på högtalaren är inte utformade att vara vattenbeständiga. Använd inte högtalaren på platser där det är risk att vatten stänker på högtalaren. När du har använt klart högtalaren, se till att stänga locken ordentligt.
