Деталі й елементи керування

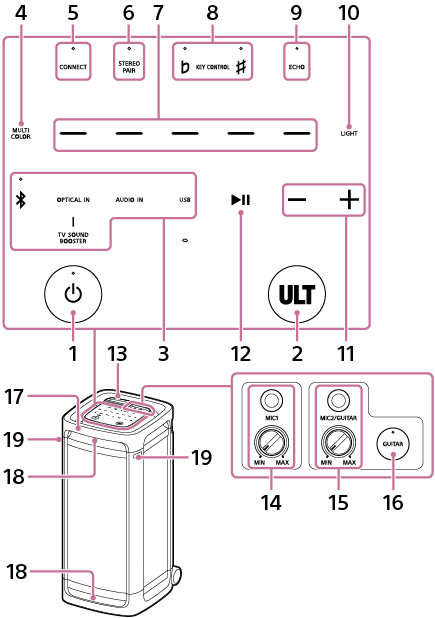

Ілюстрація динаміка, вид спереду. 13 розташовано у верхньому правому куті на верхній поверхні, і коли вона відкрита, під нею розташовано кнопку та гнізда. Зліва направо розташовано: 14, 15 і 16. Сенсорні клавіші та кнопки розташовано під 13. Розташування компонентів таке: Верхній ряд, зліва направо: 5, 6, 8 і 9. Другий ряд зверху, зліва направо: 4, 7 і 10. Третій ряд зверху, зліва на право: 3, 12 і 11. Найнижчий ряд, 1 розташовано зліва, а 2 — справа. Зверху динаміка розташовано 17, а 18 розташовано і зверху, і знизу динаміка. 19 розташовано і зліва, і справа на передній панелі динаміка.

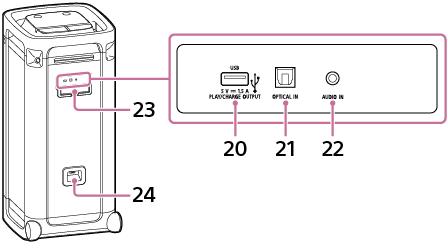

Ілюстрація динаміка, вид ззаду. 23 розташовано зверху на задній панелі, і коли вона відкрита, під нею розташовано порт, роз’єм і гніздо. Зліва направо розташовано: 20, 21 і 22. 24 розташовано в нижній частині задньої панелі.

  1. Кнопка (живлення) з індикатором

  2. Кнопка ULT

  3. Прямі функціональні клавіші

    • (BLUETOOTH) з індикатором

    • OPTICAL IN

    • TV SOUND BOOSTER

    • AUDIO IN

    • USB

  4. MULTI COLOR

  5. CONNECT з індикатором

  6. STEREO PAIR з індикатором

  7. Селектори кольору висвічування (червоний/жовтий/зелений/синій/пурпурний)

  8. KEY CONTROL (бемоль) з індикатором/(діез) із індикатором

  9. ECHO з індикатором

  10. LIGHT

  11. –/+ (гучність)

  12. (відтворення)*

  13. Кришка

  14. Гніздо MIC1 (Φ 6,3 мм)

    Ручка регулювання рівня MIC (MIN/MAX)

  15. Гніздо MIC2/GUITAR (Φ 6,3 мм)

    Ручка регулювання рівня MIC і GUITAR (MIN/MAX)

  16. Кнопка GUITAR з індикатором

  17. Ручка

  18. Підсвічування

  19. Тримачі мікрофонів

  20. Порт PLAY/CHARGE OUTPUT (тільки з виходом живлення постійного струму) (USB)

  21. Роз’єм OPTICAL IN (оптичний цифровий аудіовхід)

  22. Гніздо AUDIO IN (Φ 3,5 мм)

  23. Кришка

  24. Вхідне гніздо AC

* Якщо торкнутися та утримувати(відтворення) на динаміку протягом приблизно 5 секунд, динамік почне відтворювати музичну доріжку, збережену для демонстраційних цілей. Щоб вимкнути цю функцію, торкніться(відтворення) на динаміку ще раз.

Примітка

  • Порт, роз’єм і гнізда динаміка не є водонепроникними. Не використовуйте динамік у місцях, де на динамік можуть потрапити бризки води. Закінчивши використовувати динамік, обов’язково щільно закрийте кришки.
