Součásti a řídicí prvky

Ilustrace reproduktoru, jak jej vidíme zepředu. Na horní ploše reproduktoru jsou prvky 1, 2, 3 a 4 uspořádány vedle sebe. Na přední straně reproduktoru je umístěno 6 a 5 se nachází v levém horním rohu této strany. V horní a dolní části reproduktoru je na levé i pravé straně umístěno po 7 kusech.

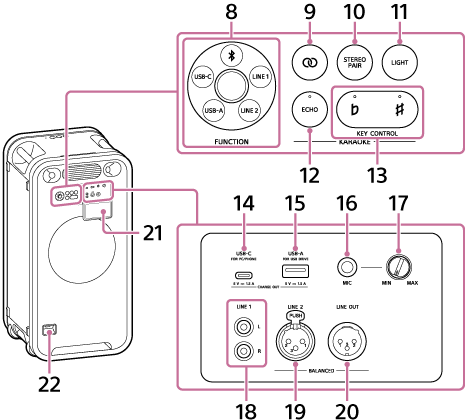

Ilustrace reproduktoru, jak jej vidíme zezadu. V levé horní části zadní strany reproduktoru jsou v řadě uspořádány otočný ovladač a tlačítka. Ovládací prvky jsou umístěny následovně. Číslo 8 se nachází na pozici zcela vlevo. Napravo od čísla 8 jsou tlačítka uspořádána do dvou řad. V horním řádku se zleva nacházejí čísla 9, 10 a 11. Ve spodním řádku se čísla 12 a 13 nacházejí zleva. V pravém horním rohu zadní strany reproduktoru se nachází 21. Za číslem 21 jsou ve dvou řadách uspořádány porty, konektory a otočný knoflík. V horním řádku se zleva nacházejí čísla 14, 15, 16 a 17. Ve spodním řádku se čísla 18, 19 a 20 nacházejí zleva. Číslo 22 se nachází v levém dolním rohu plochy.

  1. tlačítko napájení s kontrolkou

  2. Tlačítko BLUETOOTH s kontrolkou

  3. tlačítko přehrávání

    Na tlačítku přehrávání na reproduktoru se nachází hmatatelná tečka. Tuto tečku použijte jako vodítko při práci s tlačítkem.

  4. Otvory pro snímač mikrofonu

    Na tento otvor nekládejte žádné předměty.

  5. ULT tlačítko s otočným ovladačem hlasitosti

    Když na reproduktoru podržíte stisknuté tlačítko ULT po dobu přibližně 2 sekund, reproduktor přehraje konkrétní hudební skladbu. Tato hudební skladba je uložena pouze pro demonstrační účely. Chcete-li tuto funkci deaktivovat, stiskněte tlačítko ULT ještě jednou na přibližně 2 sekundy nebo stiskněte tlačítko přehrávání.

  6. Světlo

  7. Úchyty

  8. FUNCTION číselník

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  9. Tlačítko „Party Chain“

  10. Tlačítko STEREO PAIR

  11. Tlačítko LIGHT

  12. Tlačítko s indikátorem ECHO

  13. KEY CONTROL tlačítka a kontrolky

    ploché tlačítko s kontrolkou

    tlačítko „sharp“ s kontrolkou

  14. portUSB-C (USB Type-C®)

    Můžete přehrávat hudbu z počítače nebo smartphonu. Tento port je také schopen napájet jiné zařízení.

  15. USB-A port

    Můžete přehrávat hudbu ze svého USB zařízení. Tento port je také schopen napájet jiné zařízení.

  16. Konektor MIC(Φ 6,3 mm)

  17. MIC ovladač hlasitosti

    Hlasitost mikrofonu se sníží na minimum, když se tento knoflík na reproduktoru otočí do polohy MIN.

    Hlasitost mikrofonu je nastavena na maximum, když je tento knoflík na reproduktoru otočen do polohy MAX.

  18. Konektor LINE 1

    Připojte běžně dostupný kabel RCA ke konektoru LINE 1 na reproduktoru.

  19. Konektor LINE 2

    Připojte běžně dostupný kabel XLR ke konektoru LINE 2 na reproduktoru.

  20. Konektor LINE OUT

    Tento konektor propojte s konektorem LINE 2 na druhém reproduktoru pomocí běžně dostupného kabelu XLR.

  21. Víčko

  22. AC vstupní konektor


Poznámka

  • Porty a konektory na reproduktoru nejsou navrženy tak, aby byly odolné proti vodě. Reproduktor nepoužívejte na místech, kde by na něj mohla stříkat voda. Po skončení používání reproduktoru nezapomeňte bezpečně zavřít víčko.

TP1002534070
Tato uživatelská příručka byla přeložena strojově. Strojové překlady neberou v potaz kontext a nemusí přesně odpovídat anglické verzi. Pro zobrazení anglické verze vyberte na stránce [Stránka pro výběr jazyka] možnost English.
