Części i elementy sterujące

Ilustracja głośnika widzianego od przodu. Na górnej powierzchni głośnika elementy oznaczone numerami 1, 2, 3 i 4 są rozmieszczone obok siebie. Na przedniej powierzchni głośnika znajduje się 6, a 5 jest umieszczone w lewym górnym rogu tej powierzchni. W górnej i dolnej części głośnika na każdej z lewej i prawej powierzchni zamontowano po 7 sztuk.

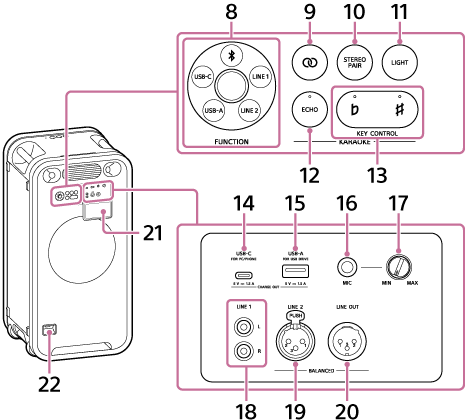

Ilustracja głośnika widzianego od tyłu. W lewym górnym rogu tylnej powierzchni głośnika rozmieszczone są kolejno pokrętło i przyciski. Elementy sterujące znajdują się w następujących miejscach. 8 znajduje się w skrajnej lewej pozycji. Na prawo od cyfry 8 przyciski są ułożone w dwóch rzędach. W górnym rzędzie, licząc od lewej, znajdują się pozycje 9, 10 i 11. W dolnym rzędzie pozycje 12 i 13 znajdują się od lewej strony. W prawym górnym rogu tylnej powierzchni głośnika znajduje się element oznaczony numerem 21. Z tyłu modelu 21 w dwóch rzędach rozmieszczone są porty, gniazda i pokrętło. W górnym rzędzie, licząc od lewej, znajdują się pozycje 14, 15, 16 i 17. W dolnym rzędzie, licząc od lewej, znajdują się pozycje 18, 19 i 20. Liczba 22 znajduje się w lewym dolnym rogu powierzchni.

  1. przycisk zasilania z kontrolką

  2. Przycisk BLUETOOTH ze wskaźnikiem

  3. przycisk odtwarzania

    Na przycisku odtwarzania głośnika znajduje się wypukła kropka. Wykorzystaj tę kropkę jako punkt orientacyjny podczas obsługi przycisku.

  4. Otwór czujnika mikrofonu

    Nie należy kłaść żadnych przedmiotów na tym otworze.

  5. ULT przycisk z pokrętłem regulacji głośności

    Po naciśnięciu i przytrzymaniu przycisku ULT na głośniku przez około 2 sekundy głośnik odtworzy określony utwór muzyczny. Ten utwór muzyczny został zamieszczony w celach demonstracyjnych. Aby wyłączyć tę funkcję, naciśnij ponownie przycisk ULT i przytrzymaj go przez około 2 sekundy lub naciśnij przycisk odtwarzania.

  6. Światło

  7. Uchwyty

  8. FUNCTION tarcza

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  9. Przycisk „Party Chain”

  10. Przycisk STEREO PAIR

  11. Przycisk LIGHT

  12. Przycisk ECHO ze wskaźnikiem

  13. KEY CONTROL przyciski i wskaźniki

    płaski przycisk ze wskaźnikiem

    przycisk „sharp” ze wskaźnikiem

  14. USB-C port (USB Type-C®)

    Możesz odtwarzać muzykę z komputera lub smartfona. To złącze może również zasilać inne urządzenie.

  15. USB-A port

    Możesz odtwarzać muzykę z urządzenia USB. To złącze może również zasilać inne urządzenie.

  16. Gniazdo MIC (Φ 6,3 mm)

  17. MIC pokrętło regulacji poziomu

    Głośność mikrofonu zostaje zredukowana do minimum, gdy pokrętło na głośniku zostanie ustawione w pozycji MIN.

    Głośność mikrofonu jest ustawiona na maksimum, gdy pokrętło na głośniku zostanie obrócone do pozycji MAX.

  18. Gniazdo LINE 1

    Podłącz dostępny w sprzedaży kabel RCA do gniazda LINE 1 na głośniku.

  19. Gniazdo LINE 2

    Podłącz dostępny w sprzedaży kabel XLR do gniazda LINE 2 na głośniku.

  20. Gniazdo LINE OUT

    Podłącz to gniazdo do gniazda LINE 2 w innym głośniku za pomocą dostępnego w sprzedaży kabla XLR.

  21. Nakładka

  22. AC gniazdo wejściowe


Uwaga

  • Porty i gniazda w głośniku nie są przystosowane do kontaktu z wodą. Nie należy używać głośnika w miejscach, w których może on zostać oblany wodą. Po zakończeniu korzystania z głośnika koniecznie solidnie zamknij nakładkę.
