Parçalar ve kontroller

Hoparlörün ön tarafından görülen bir çizimi. Hoparlörün üst yüzeyinde 1, 2, 3 ve 4 yan yana dizilmiştir. Hoparlörün ön yüzünde 6 adet bulunur ve bunlardan 5'i yüzün sol üst köşesinde yer alır. Hoparlörün üst ve alt kısımlarında, sol ve sağ yüzeylerin her birinde 7 adet bulunur.

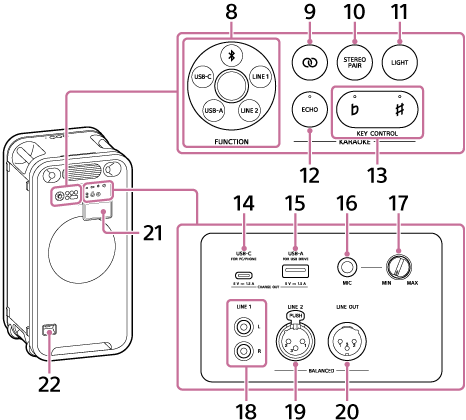

Hoparlörün arka tarafından görülen bir çizimi. Hoparlörün arka yüzeyinin sol üst köşesinde, bir kadran ve düğmeler sırayla yerleştirilmiştir. Kontrollerin yerleri aşağıdaki gibidir. 8, en soldaki konumda yer almaktadır. 8 rakamının sağında, düğmeler iki sıra halinde dizilmiştir. En üst sırada, soldan itibaren 9, 10 ve 11 yer almaktadır. Alt sırada, 12 ve 13 soldan itibaren yer almaktadır. Hoparlörün arka yüzeyinin sağ üst köşesinde 21 numaralı parça yer almaktadır. 21'in arkasında, bağlantı noktaları, jaklar ve bir düğme iki sıra halinde düzenlenmiştir. En üst sırada, soldan itibaren 14, 15, 16 ve 17 numaralar yer almaktadır. Alt sırada, soldan itibaren 18, 19 ve 20 numaralar yer almaktadır. 22, yüzeyin sol alt köşesinde yer almaktadır.

  1. göstergeli güç düğmesi

  2. Göstergeli BLUETOOTH düğmesi

  3. oynatma düğmesi

    Hoparlörün oynatma düğmesi üzerinde dokunsal bir nokta bulunmaktadır. Düğmeyle çalışırken bu noktayı kılavuz olarak kullanın.

  4. Mikrofon algılama deliği

    Bu deliğin üzerine hiçbir nesne koymayın.

  5. ULT ses ayar düğmesi bulunan düğme

    Hoparlördeki ULT düğmesini yaklaşık 2 saniye basılı tuttuğunuzda, hoparlör belirli bir müzik parçasını çalar. Bu müzik parçası, tanıtım amacıyla saklanmaktadır. Bu özelliği devre dışı bırakmak için, ULT düğmesine yaklaşık 2 saniye boyunca bir kez daha basın ya da oynatma düğmesine basın.

  6. Işık

  7. Kulplar

  8. FUNCTION kadran

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  9. Parti Zinciri düğmesi

  10. STEREO PAIR düğmesi

  11. LIGHT düğmesi

  12. ECHO göstergeli düğme

  13. KEY CONTROL düğmeler ve göstergeler

    göstergeli düz düğme

    göstergeli keskin düğme

  14. USB-C bağlantı noktası (USB Type-C®)

    Bilgisayarınızdan veya akıllı telefonunuzdan müzik dinleyebilirsiniz. Bu bağlantı noktası, başka bir cihaza da güç sağlayabilir.

  15. USB-A bağlantı noktası

    USB aygıtınızdaki müzikleri çalabilirsiniz. Bu bağlantı noktası, başka bir cihaza da güç sağlayabilir.

  16. MIC jak (Φ 6,3 mm)

  17. MIC seviye düğmesi

    Hoparlör üzerindeki bu düğme MINkonumuna getirildiğinde mikrofon ses seviyesi en düşük düzeye indirilir.

    Hoparlördeki bu düğme MAXkonumuna getirildiğinde mikrofon ses seviyesi en yüksek seviyeye çıkar.

  18. LINE 1 jack

    Piyasada satılan bir RCA kablosunu hoparlörün LINE 1 jakına takın.

  19. LINE 2 jack

    Piyasada satılan bir XLR kablosunu hoparlörün LINE 2 jakına takın.

  20. LINE OUT jack

    Bu jakı ve başka bir hoparlördeki LINE 2 jakını, piyasada satılan bir XLR kablosuyla birbirine bağlayın.

  21. Kapak

  22. AC giriş jakı


Not

  • Hoparlördeki bağlantı noktaları ve jaklar suya dayanıklı olacak şekilde tasarlanmamıştır. Hoparlöre su sıçrayabilecek yerlerde hoparlörü kullanmayın. Hoparlörü kullanmayı bitirdiğinizde, kapağı sıkıca kapattığınızdan emin olun.
