Teile und Bedienelemente

Darstellung des Lautsprechers, gesehen von der Vorderseite des Lautsprechers. Auf der Oberseite des Lautsprechers sind die Elemente 1, 2, 3 und 4 nebeneinander angeordnet. 5 liegt unterhalb von 1. Auf der Vorderseite des Lautsprechers ist 7 angebracht, und 6 befindet sich oben links auf der Vorderseite. Im oberen und unteren Bereich des Lautsprechers sind jeweils 8 an der linken und rechten Seite angebracht.

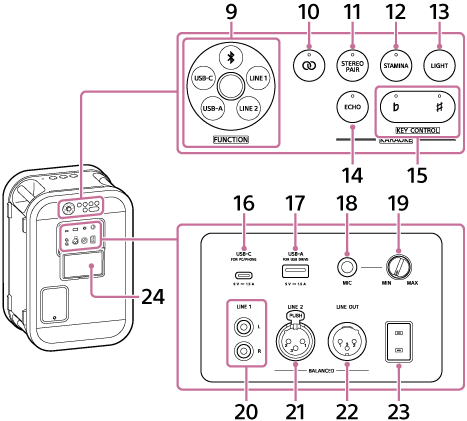

Darstellung des Lautsprechers, gesehen von der Rückseite des Lautsprechers. Im oberen mittleren Bereich der Rückseite des Lautsprechers sind ein Drehregler und Tasten nebeneinander angeordnet. Die Bedienelemente befinden sich an folgenden Stellen. Die 9 befindet sich ganz links. Rechts neben der 9 sind die Tasten in zwei Reihen angeordnet. In der obersten Zeile befinden sich von links die Zahlen 10, 11, 12 und 13. In der unteren Reihe befinden sich die Nummern 14 und 15 von links gezählt. Im mittleren Bereich der Rückseite des Lautsprechers befindet sich 24. Auf der Rückseite sind 24 Anschlüsse, Buchsen und ein Drehknopf in zwei Reihen angeordnet. In der obersten Zeile befinden sich von links die Nummern 16, 17, 18 und 19. In der unteren Zeile befinden sich von links die Zahlen 20, 21, 22 und 23.

  1. Ein-/Aus-Taste mit Kontrollleuchte

  2. BLUETOOTH-Taste mit Anzeige

  3. Wiedergabetaste

    Auf der Wiedergabetaste des Lautsprechers befindet sich ein taktiler Punkt. Orientieren Sie sich an diesem Punkt, um mit der Schaltfläche zu arbeiten.

  4. Öffnung für das Mikrofon

    Legen Sie keine Gegenstände auf diese Öffnung.

  5. CHARGE-Anzeige

  6. ULT -Taste mit Lautstärkeregler

    Wenn Sie die Taste ULT am Lautsprecher etwa 2 Sekunden lang gedrückt halten, spielt der Lautsprecher einen bestimmten Musiktitel ab. Dieser Musiktitel wurde zu Demonstrationszwecken gespeichert. Um diese Funktion zu deaktivieren, drücken Sie die Taste ULT erneut etwa 2 Sekunden lang oder drücken Sie die Wiedergabetaste.

  7. Licht

  8. Griffe

  9. FUNCTION Wählscheibe

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. „Party Chain“-Taste mit Kontrollleuchte

  11. STEREO PAIR-Taste mit Anzeige

  12. STAMINA-Taste mit Anzeige

  13. LIGHT-Taste

  14. ECHO-Taste mit Anzeige

  15. KEY CONTROL Schaltflächen und Anzeigen

    Flacher Knopf mit Anzeige

    „Sharp“-Taste mit Kontrollleuchte

  16. USB-C -Anschluss (USB Type-C®)

    Sie können Musik von Ihrem Computer oder Smartphone abspielen. Über diesen Anschluss kann auch ein anderes Gerät mit Strom versorgt werden (*).

    (*) Bei den für das chinesische Festland entwickelten Modellen ist über den Anschluss auch die Stromversorgung eines anderen Geräts möglich. Dies ist jedoch nur möglich, wenn die AC -Eingangsbuchse und eine Steckdose über das mitgelieferte Netzkabel miteinander verbunden sind.

  17. USB-A -Anschluss

    Sie können Musik von Ihrem USB-Gerät abspielen. Über diesen Anschluss kann auch ein anderes Gerät mit Strom versorgt werden (*).

    (*) Bei den für das chinesische Festland entwickelten Modellen sind über diesen Anschluss auch die Musikwiedergabe und die Stromversorgung eines anderen Geräts möglich. Dieser Anschluss ist jedoch nur aktiviert, wenn die AC -Eingangsbuchse und eine Steckdose über das mitgelieferte Netzkabel miteinander verbunden sind.

  18. MIC-Buchse (Φ 6,3 mm)

  19. MIC Pegelregler

    Die Mikrofonlautstärke wird auf ein Minimum reduziert, wenn dieser Regler am Lautsprecher auf MINgedreht wird.

    Die Mikrofonlautstärke wird auf das Maximum eingestellt, wenn dieser Regler am Lautsprecher auf MAXgedreht wird.

  20. LINE 1-Buchse

    Schließen Sie ein handelsübliches Cinch-Kabel an die LINE 1 -Buchse am Lautsprecher an.

  21. LINE 2-Buchse

    Schließen Sie ein handelsübliches XLR-Kabel an die LINE 2 -Buchse am Lautsprecher an.

  22. LINE OUT-Buchse

    Verbinden Sie diese Buchse und die LINE 2 -Buchse an einem anderen Lautsprecher mit einem handelsüblichen XLR-Kabel.

  23. AC -Eingangsbuchse

  24. Kappe


Hinweis

  • Die Anschlüsse und Buchsen am Lautsprecher sind nicht wasserfest. Verwenden Sie den Lautsprecher nicht an Orten, an denen Wasser auf ihn spritzen könnte. Wenn Sie den Lautsprecher nicht mehr verwenden, setzen Sie die Kappe stets wieder auf.

TP1002532709
