Componentes y controles

Ilustración del altavoz vista desde la parte frontal del mismo. En la superficie superior del altavoz, los elementos 1, 2, 3 y 4 están dispuestos uno al lado del otro. El 5 está situado debajo del 1. En la parte frontal del altavoz hay un 7 y un 6 situado en la esquina superior izquierda de la superficie. En las secciones superior e inferior del altavoz, hay 8 en cada una de las superficies izquierda y derecha.

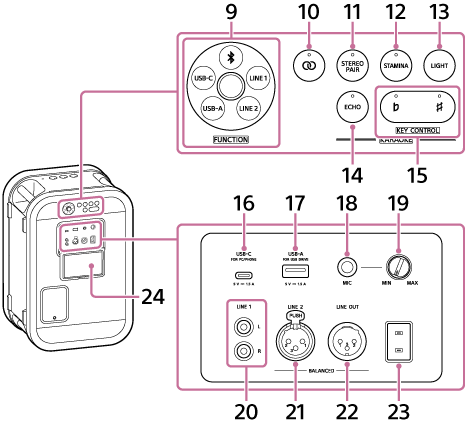

Ilustración del altavoz vista desde la parte trasera del mismo. En la parte central superior de la superficie trasera del altavoz, se encuentran dispuestos en orden un dial y varios botones. La ubicación de los controles es la siguiente. El 9 se encuentra en la posición más a la izquierda. A la derecha del 9, los botones están dispuestos en dos filas. En la fila superior, los números 10, 11, 12 y 13 se encuentran, contando desde la izquierda. En la fila inferior, los números 14 y 15 se encuentran, contados desde la izquierda. En la parte central de la superficie trasera del altavoz se encuentra el 24. Detrás del 24, los puertos, las tomas y un mando están dispuestos en dos filas. En la fila superior, los números 16, 17, 18 y 19 se encuentran, contando desde la izquierda. En la fila inferior, los números 20, 21, 22 y 23 se encuentran, contando desde la izquierda.

  1. botón de encendido con indicador

  2. Botón de BLUETOOTH con indicador

  3. botón de reproducción

    El botón de reproducción del altavoz tiene un punto táctil. Utiliza este punto como guía para manejar el botón.

  4. Orificio del micrófono

    No coloques ningún objeto sobre este orificio.

  5. Indicador CHARGE

  6. ULT Botón con dial de volumen

    Si mantienes pulsado el botón ULT del altavoz durante unos 2 segundos, el altavoz reproducirá una canción concreta. Esta pista musical se ha incluido con fines de demostración. Para desactivar esta función, pulsa de nuevo el botón ULT durante unos 2 segundos o pulsa el botón de reproducción.

  7. Luz

  8. Asas

  9. FUNCTION dial

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. Botón «Party Chain» con indicador

  11. Botón STEREO PAIR con indicador

  12. Botón STAMINA con indicador

  13. Botón LIGHT

  14. Botón ECHO con indicador

  15. KEY CONTROL Botones e indicadores

    botón plano con indicador

    Botón «sharp» con indicador

  16. USB-C puerto (USB Type-C®)

    Puedes reproducir música desde tu ordenador o tu smartphone. Este puerto también puede suministrar alimentación a otro dispositivo (*).

    (*) En los modelos diseñados para China continental, también es posible suministrar alimentación a otro dispositivo a través de este puerto. Sin embargo, esto solo es posible cuando la toma de entrada AC y una toma de corriente están conectadas mediante el cable de alimentación de CA (cable de red) suministrado.

  17. USB-A puerto

    Puedes reproducir música desde tu dispositivo USB. Este puerto también puede suministrar alimentación a otro dispositivo (*).

    (*) En los modelos diseñados para China continental, este puerto también permite reproducir música y suministrar alimentación a otro dispositivo. Sin embargo, este puerto solo está activo cuando la toma de entrada AC y una toma de corriente están conectadas mediante el cable de alimentación de CA (cable de red) suministrado.

  18. Toma MIC (Φ 6,3 mm)

  19. MIC mando de nivel

    El volumen del micrófono se reduce al mínimo cuando este mando del altavoz se gira hasta la posición MIN.

    El volumen del micrófono alcanza su máximo cuando este mando del altavoz se gira hasta la posición MAX.

  20. Toma LINE 1

    Conecta un cable RCA de los que se venden en el mercado a la toma LINE 1 del altavoz.

  21. Toma LINE 2

    Conecta un cable XLR de los que se pueden comprar en el mercado a la toma LINE 2 del altavoz.

  22. Toma LINE OUT

    Conecta esta toma y la toma LINE 2 de otro altavoz mediante un cable XLR disponible en el mercado.

  23. AC toma de entrada

  24. Tapa


Nota

  • Los puertos y conectores del altavoz no están diseñados para ser resistentes al agua. No utilices el altavoz en lugares donde pueda salpicarle agua. Cuando termine de usar el altavoz, asegúrese de cerrar bien la tapa.
