Onderdelen en bedieningselementen

Afbeelding van de luidspreker, gezien vanaf de voorkant van de luidspreker. Op het bovenoppervlak van de luidspreker zijn 1, 2, 3 en 4 naast elkaar geplaatst. 5 bevindt zich onder 1. Aan de voorkant van de luidspreker is 7 aangebracht en bevindt 6 zich linksboven op het oppervlak. In het bovenste en onderste deel van de luidspreker zijn er aan zowel de linker- als de rechterzijde 8 stuks aangebracht.

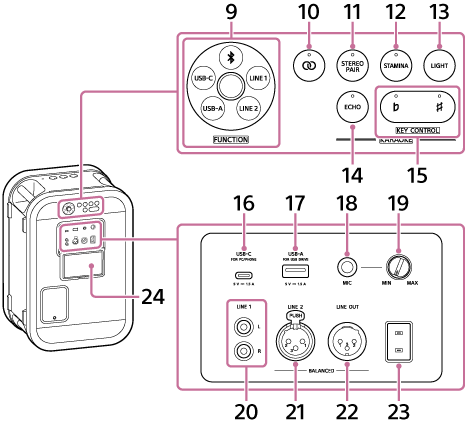

Afbeelding van de luidspreker, gezien vanaf de achterkant. In het bovenste midden van de achterkant van de luidspreker zijn een draaiknop en knoppen netjes naast elkaar geplaatst. De bedieningselementen bevinden zich op de volgende plaatsen. 9 bevindt zich helemaal links. Rechts van 9 zijn de knoppen in twee rijen gerangschikt. In de bovenste rij bevinden zich, van links naar rechts, 10, 11, 12 en 13. In de onderste rij bevinden 14 en 15 zich vanaf links. In het middelste gedeelte van de achterzijde van de luidspreker bevindt zich 24. Achter 24 zijn poorten, aansluitingen en een knop in twee rijen gerangschikt. In de bovenste rij bevinden zich, van links naar rechts, de nummers 16, 17, 18 en 19. In de onderste rij bevinden zich, van links naar rechts, de nummers 20, 21, 22 en 23.

  1. aan/uit-knop met indicatielampje

  2. BLUETOOTH-knop met indicatielampje

  3. afspeelknop

    Op de afspeelknop van de luidspreker zit een reliëfpunt. Gebruik dit puntje als richtpunt bij het bedienen van de knop.

  4. Openingen voor microfoondetectie

    Leg geen voorwerpen op dit gat.

  5. CHARGE-aanduiding

  6. ULT -knop met volumeregelaar

    Als je de ULT -knop op de luidspreker ongeveer 2 seconden ingedrukt houdt, speelt de luidspreker een bepaald muzieknummer af. Dit muzieknummer is opgeslagen ter illustratie. Om deze functie uit te schakelen, drukt u nogmaals ongeveer 2 seconden op de knop ULT of drukt u op de afspeelknop.

  7. Licht

  8. Handgrepen

  9. FUNCTION draaiknop

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. Party Chain-knop met indicator

  11. STEREO PAIR-toets met aanduiding

  12. STAMINA-toets met aanduiding

  13. LIGHT-toets

  14. ECHO-toets met aanduiding

  15. KEY CONTROL knoppen en indicatoren

    platte knop met indicator

    scherpe knop met indicator

  16. USB-C -poort (USB Type-C®)

    Je kunt muziek afspelen vanaf je computer of smartphone. Deze poort kan ook stroom leveren aan een ander apparaat (*).

    (*) Bij de modellen die zijn ontworpen voor het Chinese vasteland kan via deze poort ook stroom worden geleverd aan een ander apparaat. Dit is echter alleen mogelijk als de AC -ingang en een stopcontact met elkaar zijn verbonden via het meegeleverde netsnoer.

  17. USB-A poort

    Je kunt muziek afspelen vanaf je USB-apparaat. Deze poort kan ook stroom leveren aan een ander apparaat (*).

    (*) Bij de modellen die zijn ontworpen voor het Chinese vasteland zijn via deze poort ook het afspelen van muziek en het opladen van een ander apparaat mogelijk. Deze poort is echter alleen actief wanneer de AC -ingangsaansluiting en een stopcontact via het meegeleverde netsnoer met elkaar zijn verbonden.

  18. MIC-aansluiting (Φ 6,3 mm)

  19. MIC niveauregelaar

    Het microfoonvolume wordt tot een minimum teruggebracht wanneer deze knop op de luidspreker in de stand MINwordt gezet.

    Het microfoonvolume staat op maximaal wanneer deze knop op de luidspreker in de stand MAXstaat.

  20. LINE 1-aansluiting

    Sluit een in de handel verkrijgbare RCA-kabel aan op de LINE 1 -aansluiting van de luidspreker.

  21. LINE 2-aansluiting

    Sluit een in de handel verkrijgbare XLR-kabel aan op de LINE 2 -aansluiting van de luidspreker.

  22. LINE OUT-aansluiting

    Sluit deze aansluiting en de LINE 2 -aansluiting op een andere luidspreker aan met een in de handel verkrijgbare XLR-kabel.

  23. AC -aansluiting

  24. Afdekking


Opmerking

  • De poorten en aansluitingen op de luidspreker zijn niet waterbestendig. Gebruik de luidspreker niet op plaatsen waar er water op kan spatten. Wanneer u klaar bent met het gebruik van de luidspreker, moet u ervoor zorgen dat u de afdekking stevig sluit.
