Części i elementy sterujące

Ilustracja głośnika widzianego od przodu. Na górnej powierzchni głośnika elementy oznaczone numerami 1, 2, 3 i 4 są rozmieszczone obok siebie. 5 znajduje się poniżej 1. Na przedniej powierzchni głośnika znajduje się element oznaczony numerem 7, a element oznaczony numerem 6 jest umieszczony w lewym górnym rogu tej powierzchni. W górnej i dolnej części głośnika na każdej z lewej i prawej powierzchni zamontowano po 8 sztuk.

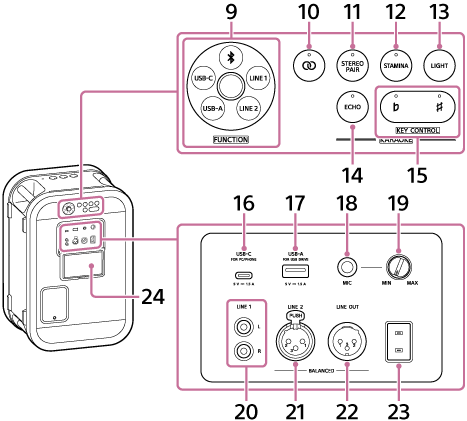

Ilustracja głośnika widzianego od tyłu. W górnej środkowej części tylnej powierzchni głośnika rozmieszczone są kolejno pokrętło i przyciski. Elementy sterujące znajdują się w następujących miejscach. 9 znajduje się w skrajnej lewej pozycji. Na prawo od cyfry 9 przyciski są ułożone w dwóch rzędach. W górnym rzędzie, licząc od lewej, znajdują się pozycje 10, 11, 12 i 13. W dolnym rzędzie pozycje 14 i 15 znajdują się po lewej stronie. W środkowej części tylnej powierzchni głośnika znajduje się element 24. Z tyłu modelu 24 porty, gniazda i pokrętło rozmieszczone są w dwóch rzędach. W górnym rzędzie, licząc od lewej, znajdują się pozycje 16, 17, 18 i 19. W dolnym rzędzie, licząc od lewej, znajdują się liczby 20, 21, 22 i 23.

  1. przycisk zasilania z kontrolką

  2. Przycisk BLUETOOTH ze wskaźnikiem

  3. przycisk odtwarzania

    Na przycisku odtwarzania głośnika znajduje się wypukła kropka. Wykorzystaj tę kropkę jako punkt orientacyjny podczas obsługi przycisku.

  4. Otwór czujnika mikrofonu

    Nie należy kłaść żadnych przedmiotów na tym otworze.

  5. Wskaźnik CHARGE

  6. ULT przycisk z pokrętłem regulacji głośności

    Po naciśnięciu i przytrzymaniu przycisku ULT na głośniku przez około 2 sekundy głośnik odtworzy określony utwór muzyczny. Ten utwór muzyczny został zamieszczony w celach demonstracyjnych. Aby wyłączyć tę funkcję, naciśnij ponownie przycisk ULT i przytrzymaj go przez około 2 sekundy lub naciśnij przycisk odtwarzania.

  7. Światło

  8. Uchwyty

  9. FUNCTION tarcza

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. Przycisk łańcucha Party z wskaźnikiem

  11. Przycisk STEREO PAIR ze wskaźnikiem

  12. Przycisk STAMINA ze wskaźnikiem

  13. Przycisk LIGHT

  14. Przycisk ECHO ze wskaźnikiem

  15. KEY CONTROL przyciski i wskaźniki

    płaski przycisk ze wskaźnikiem

    przycisk „sharp” ze wskaźnikiem

  16. USB-C port (USB Type-C®)

    Możesz odtwarzać muzykę z komputera lub smartfona. To złącze może również zasilać inne urządzenie (*).

    (*) W modelach przeznaczonych na chiński rynek kontynentalny port ten umożliwia również zasilanie innego urządzenia. Jest to jednak możliwe wyłącznie wtedy, gdy gniazdo wejściowe AC i gniazdko sieciowe są połączone za pomocą dostarczonego przewodu zasilającego (przewodu sieciowego).

  17. USB-A port

    Możesz odtwarzać muzykę z urządzenia USB. To złącze może również zasilać inne urządzenie (*).

    (*) W modelach przeznaczonych na rynek chiński port ten umożliwia również odtwarzanie muzyki oraz zasilanie innego urządzenia. Port ten jest jednak aktywny tylko wtedy, gdy gniazdo wejściowe AC i gniazdko sieciowe są połączone za pomocą dostarczonego przewodu zasilającego (przewodu sieciowego).

  18. Gniazdo MIC (Φ 6,3 mm)

  19. MIC pokrętło regulacji poziomu

    Głośność mikrofonu zostaje zredukowana do minimum, gdy pokrętło na głośniku zostanie ustawione w pozycji MIN.

    Głośność mikrofonu jest ustawiona na maksimum, gdy to pokrętło na głośniku zostanie obrócone do pozycji MAX.

  20. Gniazdo LINE 1

    Podłącz dostępny w sprzedaży kabel RCA do gniazda LINE 1 na głośniku.

  21. Gniazdo LINE 2

    Podłącz dostępny w sprzedaży kabel XLR do gniazda LINE 2 na głośniku.

  22. Gniazdo LINE OUT

    Podłącz to gniazdo do gniazda LINE 2 w innym głośniku za pomocą dostępnego w sprzedaży kabla XLR.

  23. AC gniazdo wejściowe

  24. Nakładka


Uwaga

  • Porty i gniazda w głośniku nie są przystosowane do kontaktu z wodą. Nie należy używać głośnika w miejscach, gdzie może on zostać oblany wodą. Po zakończeniu korzystania z głośnika koniecznie solidnie zamknij nakładkę.

TP1002532905
Należy mieć na uwadze, że niniejszy Przewodnik pomocniczy został przetłumaczony przez maszynę. Tłumaczenia maszynowe nie uwzględniają kontekstu i mogą nie pokrywać się idealnie z wersją angielską. Oryginalną wersję w języku angielskim można wyświetlić, wybierając English w pozycji [Strona wyboru języka].
