ชิ้นส่วนและการใช้งาน

ภาพวาดของลำโพงที่มองจากด้านหน้าของลำโพง บนพื้นผิวด้านบนของลำโพง ตัวเลข 1, 2, 3 และ 4 ถูกจัดเรียงในแนวข้างเคียงกัน 5 อยู่ด้านล่าง 1. บนหน้าด้านหน้าของลำโพง มีหมายเลข 7 และหมายเลข 6 ตั้งอยู่ด้านซ้ายบนของหน้าลำโพง ในส่วนบนและส่วนล่างของลำเสียง มีลำเสียง 8 ตัวติดตั้งอยู่ด้านซ้ายและด้านขวาแต่ละด้าน

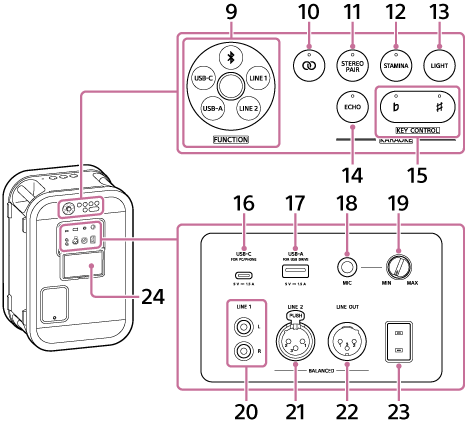

ภาพวาดของลำโพงที่มองจากด้านหลังของลำโพง ในส่วนกลางด้านบนของพื้นผิวด้านหลังของลำโพง มีปุ่มหมุนและปุ่มกดจัดเรียงตามลำดับ ตำแหน่งของปุ่มควบคุมมีดังต่อไปนี้ 9 อยู่ตำแหน่งด้านซ้ายสุด ทางขวาของเลข 9 มีปุ่มจัดเรียงเป็นสองแถว ในแถวบนสุด ตัวเลข 10, 11, 12 และ 13 อยู่จากซ้ายไปขวา ในแถวด้านล่าง ตัวเลข 14 และ 15 อยู่จากด้านซ้าย ในส่วนกลางของพื้นผิวด้านหลังของลำโพง มีหมายเลข 24 อยู่ ด้านหลังหมายเลข 24 มีพอร์ต แจ็ค และปุ่มหมุนจัดเรียงเป็นสองแถว ในแถวบนสุด ตัวเลข 16, 17, 18 และ 19 อยู่จากซ้ายไปขวา ในแถวด้านล่าง ตัวเลข 20, 21, 22 และ 23 อยู่จากซ้ายไปขวา

  1. ปุ่มเปิด-ปิดพร้อมไฟแสดงสถานะ

  2. ปุ่มบลูทูธพร้อมไฟแสดงสถานะ

  3. ปุ่มเล่น

    บนปุ่มเล่นของลำโพงมีจุดสัมผัส ใช้จุดนี้เป็นจุดอ้างอิงเพื่อใช้งานปุ่ม

  4. ช่องรับสัญญาณไมโครโฟน

    อย่าวางสิ่งใดลงบนช่องนี้

  5. ไฟแสดง CHARGE

  6. ULT ปุ่มที่มีวงหมุนปรับระดับเสียง

    เมื่อคุณกดและถือปุ่ม ULT บนลำโพงไว้ประมาณ 2 วินาที ลำโพงจะเล่นเพลงหนึ่งเพลง เพลงนี้ถูกเก็บไว้เพื่อวัตถุประสงค์ในการสาธิต เพื่อปิดคุณสมบัตินี้ ให้กดปุ่ม ULT อีกครั้งเป็นเวลาประมาณ 2 วินาที หรือกดปุ่มเล่น

  7. แสง

  8. มือจับ

  9. FUNCTION dial

    • บลูทูธ

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. ปุ่ม Party Chain พร้อมตัวแสดงสถานะ

  11. ปุ่ม STEREO PAIR พร้อมไฟแสดง

  12. ปุ่ม STAMINA พร้อมไฟแสดง

  13. ปุ่ม LIGHT

  14. ปุ่ม ECHO พร้อมไฟแสดง

  15. KEY CONTROL ปุ่มและตัวบ่งชี้

    ปุ่มแบนที่มีตัวแสดงสถานะ

    ปุ่มรูปเครื่องหมาย # พร้อมตัวแสดงสถานะ

  16. USB-C พอร์ต (USB Type-C®)

    คุณสามารถเล่นเพลงจากคอมพิวเตอร์หรือสมาร์ทโฟนได้ พอร์ตนี้ยังสามารถจ่ายพลังงานให้กับอุปกรณ์อื่นได้ (*).

    (*) สำหรับรุ่นที่ออกแบบมาสำหรับจีนแผ่นดินใหญ่ สามารถใช้พอร์ตนี้เพื่อจ่ายไฟให้กับอุปกรณ์อื่นได้เช่นกัน อย่างไรก็ตาม สิ่งนี้สามารถทำได้เฉพาะเมื่อช่องต่อ AC และปลั๊กไฟ AC ถูกเชื่อมต่อกันด้วยสายไฟ AC (สายไฟหลัก) ที่มาพร้อมกับเครื่อง

  17. USB-A พอร์ต

    คุณสามารถเล่นเพลงจากอุปกรณ์ USB ของคุณได้ พอร์ตนี้ยังสามารถจ่ายพลังงานให้กับอุปกรณ์อื่นได้ (*).

    (*) สำหรับรุ่นที่ออกแบบมาสำหรับจีนแผ่นดินใหญ่ พอร์ตนี้ยังรองรับการเล่นเพลงและการจ่ายไฟให้กับอุปกรณ์อื่นได้อีกด้วย อย่างไรก็ตาม พอร์ตนี้จะทำงานได้เฉพาะเมื่อช่องต่อ AC และปลั๊กไฟ AC ถูกเชื่อมต่อกันด้วยสายไฟ AC (สายไฟหลัก) ที่มาพร้อมกับเครื่อง

  18. ช่องสัญญาณ MIC (Φ 6.3 มม.)

  19. MIC ปุ่มปรับระดับ

    ระดับเสียงไมโครโฟนจะถูกลดลงเมื่อหมุนปุ่มนี้บนลำโพงไปยัง MIN

    ระดับเสียงไมโครโฟนจะเพิ่มขึ้นสูงสุดเมื่อหมุนปุ่มนี้บนลำโพงไปยัง MAX

  20. ช่องเสียบ LINE 1

    ต่อสาย RCA ที่ขายทั่วไปเข้ากับช่อง LINE 1 บนลำโพง

  21. ช่องเสียบ LINE 2

    ต่อสาย XLR ที่ขายทั่วไปเข้ากับช่อง LINE 2 ของลำโพง

  22. ช่องเสียบ LINE OUT

    ต่อแจ็คนี้กับแจ็ค LINE 2 ของลำโพงอีกตัวด้วยสาย XLR ที่ขายทั่วไป

  23. AC ช่องต่ออินพุต

  24. ฝาปิด


หมายเหตุ

  • พอร์ตและช่องต่อบนลำโพงไม่ได้ออกแบบมาเพื่อกันน้ำ อย่าใช้ลำโพงในสถานที่ที่น้ำอาจกระเด็นมาโดนลำโพง เมื่อคุณใช้งานลำโพงเสร็จสิ้นแล้ว โปรดปิดฝาปิดให้แน่นสนิท
