Parçalar ve kontroller

Hoparlörün ön tarafından bakıldığında görülen hoparlörün çizimi. Hoparlörün üst yüzeyinde 1, 2, 3 ve 4 yan yana dizilmiştir. 5, 1'in altında yer almaktadır. Hoparlörün ön yüzünde 7 adet bulunur ve 6, bu yüzün sol üst köşesinde yer alır. Hoparlörün üst ve alt kısımlarında, sol ve sağ yüzeylerin her birinde 8 adet bulunur.

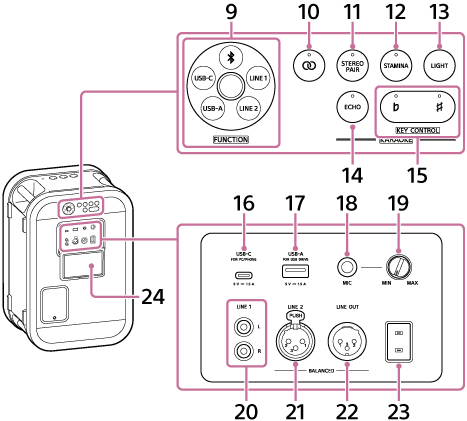

Hoparlörün arka tarafından görülen bir çizimi. Hoparlörün arka yüzeyinin üst orta kısmında, bir kadran ve düğmeler sırayla yerleştirilmiştir. Kontrollerin yerleri aşağıdaki gibidir. 9, en soldaki konumda yer almaktadır. 9 rakamının sağında, düğmeler iki sıra halinde dizilmiştir. En üst sırada, soldan itibaren 10, 11, 12 ve 13 numaralar yer almaktadır. Alt sırada, 14 ve 15 soldan itibaren yer almaktadır. Hoparlörün arka yüzeyinin orta kısmında 24 numaralı parça yer almaktadır. 24'ün arkasında, bağlantı noktaları, jaklar ve bir düğme iki sıra halinde düzenlenmiştir. En üst sırada, soldan itibaren 16, 17, 18 ve 19 numaralar yer almaktadır. Alt satırda, soldan itibaren 20, 21, 22 ve 23 numaralar yer almaktadır.

  1. göstergeli güç düğmesi

  2. Göstergeli BLUETOOTH düğmesi

  3. oynatma düğmesi

    Hoparlörün oynatma düğmesi üzerinde dokunsal bir nokta bulunmaktadır. Düğmeyi kullanmak için bu noktayı kılavuz olarak kullanın.

  4. Mikrofon algılama deliği

    Bu deliğin üzerine hiçbir nesne koymayın.

  5. CHARGE göstergesi

  6. ULT ses ayar düğmeli düğme

    Hoparlördeki ULT düğmesini yaklaşık 2 saniye basılı tuttuğunuzda, hoparlör belirli bir müzik parçasını çalar. Bu müzik parçası, tanıtım amacıyla saklanmaktadır. Bu özelliği devre dışı bırakmak için, ULT düğmesine yaklaşık 2 saniye boyunca bir kez daha basın veya oynatma düğmesine basın.

  7. Işık

  8. Kulplar

  9. FUNCTION kadran

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. Göstergeli Party Chain düğmesi

  11. STEREO PAIR göstergeli düğme

  12. STAMINA göstergeli düğme

  13. LIGHT düğmesi

  14. ECHO göstergeli düğme

  15. KEY CONTROL düğmeler ve göstergeler

    göstergeli düz düğme

    göstergeli keskin düğme

  16. USB-C bağlantı noktası (USB Type-C®)

    Bilgisayarınızdan veya akıllı telefonunuzdan müzik dinleyebilirsiniz. Bu bağlantı noktası, başka bir cihaza da güç sağlayabilir (*).

    (*) Çin anakarası için tasarlanmış modellerde, bu bağlantı noktası üzerinden başka bir cihaza da güç sağlanabilmektedir. Ancak bu, yalnızca AC giriş jakı ile bir AC prizi, ürünle birlikte verilen AC güç kablosu (şebeke kablosu) aracılığıyla birbirine bağlandığında mümkündür.

  17. USB-A bağlantı noktası

    USB aygıtınızdaki müzikleri çalabilirsiniz. Bu bağlantı noktası, başka bir cihaza da güç sağlayabilir (*).

    (*) Çin anakarası için tasarlanmış modellerde, bu bağlantı noktası üzerinden müzik çalma ve başka bir cihaza güç sağlama özellikleri de mevcuttur. Ancak, bu bağlantı noktası yalnızca AC giriş jakı ile bir AC prizi, ürünle birlikte verilen AC güç kablosu (şebeke kablosu) aracılığıyla birbirine bağlandığında etkin hale gelir.

  18. MIC jak (Φ 6,3 mm)

  19. MIC seviye düğmesi

    Hoparlör üzerindeki bu düğme MINkonumuna getirildiğinde mikrofon ses seviyesi en düşük düzeye indirilir.

    Hoparlör üzerindeki bu düğme MAXkonumuna getirildiğinde mikrofon ses seviyesi en yüksek düzeye çıkar.

  20. LINE 1 jack

    Piyasada satılan bir RCA kablosunu hoparlörün LINE 1 jakına takın.

  21. LINE 2 jack

    Piyasada satılan bir XLR kablosunu hoparlörün LINE 2 jakına takın.

  22. LINE OUT jack

    Bu jakı ve başka bir hoparlördeki LINE 2 jakını, piyasada satılan bir XLR kablosuyla birbirine bağlayın.

  23. AC giriş jakı

  24. Kapak


Not

  • Hoparlördeki bağlantı noktaları ve jaklar suya dayanıklı olacak şekilde tasarlanmamıştır. Hoparlöre su sıçrayabileceği yerlerde hoparlörü kullanmayın. Hoparlörü kullanmayı bitirdiğinizde, kapağı sıkıca kapattığınızdan emin olun.
