Деталі й елементи керування

Ілюстрація колонки, зображеної у фронтальному ракурсі. На верхній поверхні динаміка елементи 1, 2, 3 і 4 розташовані один поруч з одним. 5 розташоване нижче 1. На передній панелі динаміка встановлено 7, а 6 розташовано у верхньому лівому куті цієї панелі. У верхній та нижній частинах колонки на кожній з лівої та правої поверхонь розміщено по 8 штук.

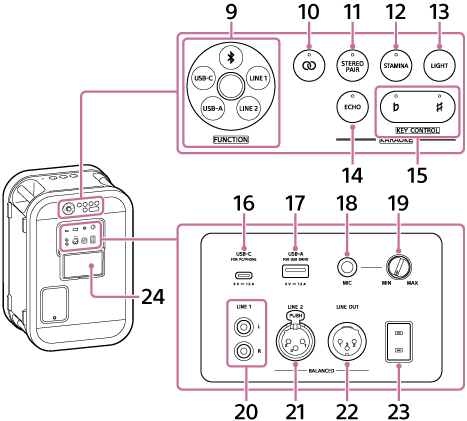

Ілюстрація колонки, зображеної ззаду. У верхній центральній частині задньої поверхні колонки послідовно розташовані регулятор та кнопки. Елементи керування розташовані наступним чином. Цифра 9 розташована в крайньому лівому положенні. Праворуч від цифри 9 кнопки розташовані у два ряди. У верхньому рядку зліва направо розташовані цифри 10, 11, 12 та 13. У нижньому рядку цифри 14 і 15 розташовані зліва. У середній частині задньої поверхні динаміка розташований елемент 24. За панеллю 24 у двох рядах розташовані порти, роз'єми та регулятор. У верхньому рядку зліва направо розташовані 16, 17, 18 і 19. У нижньому рядку зліва направо розташовані числа 20, 21, 22 та 23.

  1. кнопка живлення з індикатором

  2. Кнопка BLUETOOTH з індикатором

  3. кнопка відтворення

    На кнопці відтворення динаміка є тактильна крапка. Використовуйте цю крапку як орієнтир під час роботи з кнопкою.

  4. Отвір для мікрофона

    Не кладіть на цей отвір жодних предметів.

  5. Індикатор CHARGE

  6. ULT кнопка з регулятором гучності

    Якщо натиснути й утримувати кнопку ULT на колонці протягом приблизно 2 секунд, колонка відтворить певний музичний трек. Цей музичний трек зберігається з демонстраційною метою. Щоб вимкнути цю функцію, натисніть кнопку ULT ще раз і утримуйте її приблизно 2 секунди або натисніть кнопку відтворення.

  7. Світло

  8. Ручки

  9. FUNCTION циферблат

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. Кнопка «Party Chain» з індикатором

  11. Кнопка STEREO PAIR з індикатором

  12. Кнопка STAMINA з індикатором

  13. Кнопка LIGHT

  14. Кнопка ECHO з індикатором

  15. KEY CONTROL кнопки та індикатори

    плоска кнопка з індикатором

    Кнопка «Sharp» з індикатором

  16. USB-C порт (USB Type-C®)

    Ви можете відтворювати музику з комп’ютера або смартфона. Цей порт також може забезпечувати живленням інший пристрій (*).

    (*) У моделях, призначених для материкового Китаю, через цей порт також можна підключити інший пристрій до джерела живлення. Однак це можливо лише за умови, що вхідний роз’єм AC та розетка змінного струму з’єднані за допомогою кабелю живлення, що входить до комплекту поставки (мережевого кабелю).

  17. USB-A порт

    Ви можете відтворювати музику з USB-носія. Цей порт також може забезпечувати живленням інший пристрій (*).

    (*) У моделях, призначених для материкового Китаю, через цей порт також можна відтворювати музику та забезпечувати живлення іншого пристрою. Однак цей порт працює лише тоді, коли вхідний роз’єм AC та розетка змінного струму з’єднані за допомогою кабелю живлення, що входить до комплекту поставки (мережевий кабель).

  18. Гніздо MIC (Φ 6,3 мм)

  19. MIC регулятор рівня

    Гучність мікрофона зменшується до мінімуму, коли цей регулятор на колонці встановлюється у положення MIN.

    Гучність мікрофона встановлюється на максимальний рівень, коли цей регулятор на колонці повертається у положення MAX.

  20. Гніздо LINE 1

    Підключіть стандартний кабель RCA до роз'єму LINE 1 на колонці.

  21. Гніздо LINE 2

    Підключіть стандартний кабель XLR до роз'єму LINE 2 на колонці.

  22. Гніздо LINE OUT

    З'єднайте цей роз'єм із роз'ємом LINE 2 на іншому динаміку за допомогою стандартного кабелю XLR.

  23. AC вхідний роз'єм

  24. Кришка


Примітка

  • Порти та роз'єми на колонці не мають водостійкого захисту. Не використовуйте динамік у місцях, де на нього можуть потрапляти бризки води. Після завершення використання динаміка обов’язково надійно закрийте кришку.
