Componenti e comandi

Illustrazione dell'altoparlante vista dalla parte anteriore. Sulla superficie superiore dell'altoparlante, i numeri 1, 2, 3 e 4 sono disposti uno accanto all'altro. Il 5 si trova sotto l'1. Sulla superficie frontale dell'altoparlante è presente il componente 7, mentre il componente 6 si trova in alto a sinistra della superficie. Nelle sezioni superiore e inferiore dell'altoparlante, sono presenti 8 elementi su ciascuna delle superfici sinistra e destra.

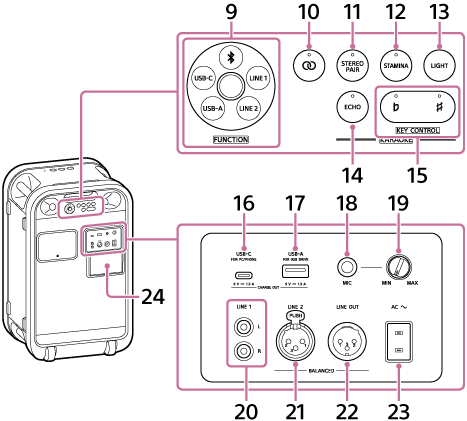

Illustrazione dell'altoparlante vista dal retro. Nella parte centrale superiore del retro dell'altoparlante sono disposti in ordine una manopola e alcuni pulsanti. I comandi si trovano nei seguenti punti. Il 9 si trova nella posizione più a sinistra. A destra del 9, i pulsanti sono disposti su due file. Nella riga superiore, i numeri 10, 11, 12 e 13 si trovano, partendo da sinistra. Nella riga inferiore, i numeri 14 e 15 si trovano a partire da sinistra. Nella parte centrale destra della superficie posteriore dell'altoparlante si trova il 24. Sul retro del modello 24, le porte, le prese e una manopola sono disposte su due file. Nella riga superiore, i numeri 16, 17, 18 e 19 si trovano, partendo da sinistra. Nella riga inferiore, i numeri 20, 21, 22 e 23 si trovano, partendo da sinistra.

  1. pulsante di accensione con spia

  2. Pulsante BLUETOOTH con spia

  3. pulsante di riproduzione

    Sul pulsante di riproduzione dell'altoparlante è presente un punto tattile. Usa questo punto come riferimento per utilizzare il pulsante.

  4. Foro di rilevamento del microfono

    Non appoggiare alcun oggetto su questo foro.

  5. Indicatore CHARGE

  6. PulsanteULT con rotella del volume

    Tenendo premuto il pulsante ULT sull'altoparlante per circa 2 secondi, l'altoparlante riproduce un determinato brano musicale. Questo brano musicale è stato inserito a scopo dimostrativo. Per disattivare questa funzione, premere nuovamente il tasto ULT per circa 2 secondi oppure premere il tasto di riproduzione.

  7. Luce

  8. Maniglie

  9. FUNCTION quadrante

    • BLUETOOTH

    • LINE 1

    • LINE 2

    • USB-A

    • USB-C

  10. Pulsante Party Chain con indicatore

  11. Tasto STEREO PAIR con indicatore

  12. Tasto STAMINA con indicatore

  13. Tasto LIGHT

  14. Tasto ECHO con indicatore

  15. KEY CONTROL pulsanti e indicatori

    pulsante piatto con spia

    pulsante "sharp" con indicatore

  16. USB-C porta (USB Type-C®)

    Puoi riprodurre musica dal tuo computer o dallo smartphone. Questa porta è inoltre in grado di alimentare un altro dispositivo.

  17. USB-A porta

    È possibile riprodurre musica dal proprio dispositivo USB. Questa porta è inoltre in grado di alimentare un altro dispositivo.

  18. Presa MIC (Φ 6,3 mm)

  19. MIC manopola del livello

    Il volume del microfono viene ridotto al minimo quando questa manopola sull'altoparlante viene ruotata su MIN.

    Il volume del microfono raggiunge il massimo quando questa manopola sull'altoparlante viene ruotata su MAX.

  20. Presa LINE 1

    Collegare un cavo RCA disponibile in commercio al jack LINE 1 dell'altoparlante.

  21. Presa LINE 2

    Collegare un cavo XLR disponibile in commercio al jack LINE 2 dell'altoparlante.

  22. Presa LINE OUT

    Collegare questa presa alla presa LINE 2 di un altro altoparlante utilizzando un cavo XLR disponibile in commercio.

  23. AC presa di ingresso

  24. Sportello


Nota

  • Le porte e le prese presenti sull'altoparlante non sono progettate per essere resistenti all'acqua. Non utilizzare l'altoparlante in luoghi in cui potrebbe essere esposto a schizzi d'acqua. Al termine dell’uso del diffusore, assicurarsi di chiudere saldamente lo sportello.
