Componente și comenzi

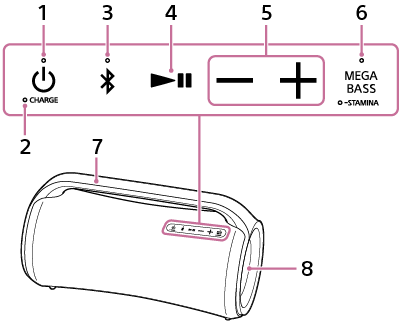

Ilustrația difuzorului fără fir pentru reperarea butoanelor, mânerului și luminii

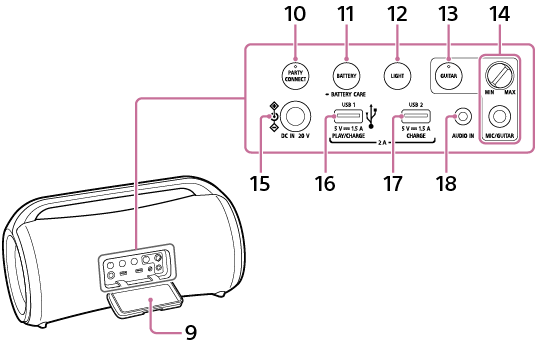

Ilustrația difuzorului fără fir pentru reperarea capacului, dar și a butoanelor, porturilor și mufelor, a potențiometrului MIC și GUITAR din spatele capacului

  1. Buton (alimentare) cu indicator

  2. Indicator CHARGE

  3. Buton (BLUETOOTH) cu indicator

  4. Buton (redare)

  5. Butoane (volum) -/+

  6. Buton MEGA BASS cu indicator/buton STAMINA cu indicator

  7. Mâner

  8. Lumină

  9. Capacul

  10. Buton PARTY CONNECT cu indicator

  11. Buton BATTERY/buton BATTERY CARE

  12. Buton LIGHT

  13. Buton GUITAR cu indicator

  14. Potențiometru MIC și GUITAR (MIN/MAX)

    Mufă MIC/GUITAR (Φ 6,3 mm)

  15. Mufă DC IN 20 V

  16. Port PLAY/CHARGE (exclusiv ieșire alimentare c.c.) (USB1)*1

  17. Port CHARGE (exclusiv ieșire alimentare c.c.) (USB2)*2

  18. Mufă AUDIO IN (Φ 3,5 mm)*3

*1 Prin conectarea unui dispozitiv USB, se dezactivează ieșirile audio de la dispozitivul BLUETOOTH și dispozitivul conectat la mufa AUDIO IN.

*2 Acest port nu este compatibil cu redarea muzicală.

*3 Prin conectarea unui cablu audio, se dezactivează ieșirea audio de la dispozitivul BLUETOOTH.
