Части и элементы управления

Рисунок беспроводного динамика с расположением кнопок, ручки и подсветки

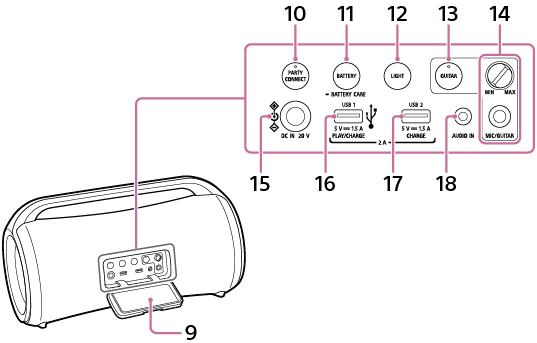

Рисунок беспроводного динамика с расположением крышки, а также с расположением кнопок, портов и гнезд, и ручки регулировки уровня MIC и GUITAR под крышкой

  1. Кнопка (питание) с индикатором

  2. Индикатор CHARGE

  3. Кнопка (BLUETOOTH) с индикатором

  4. Кнопка (воспроизведение)

  5. Кнопки -/+ (громкость)

  6. Кнопка MEGA BASS с индикатором/кнопка STAMINA с индикатором

  7. Ручка

  8. Подсветка

  9. Крышка

  10. Кнопка PARTY CONNECT с индикатором

  11. Кнопка BATTERY /кнопка BATTERY CARE

  12. Кнопка LIGHT

  13. Кнопка GUITAR с индикатором

  14. Ручка регулировки уровня MIC и GUITAR (MIN/MAX)

    Гнездо MIC/GUITAR (Φ 6,3 мм)

  15. Гнездо DC IN 20 V

  16. Порт PLAY/CHARGE (только с выходом питания постоянного тока) (USB1)*1

  17. Порт CHARGE (только с выходом питания постоянного тока) (USB2)*2

  18. Гнездо AUDIO IN (Φ 3,5 мм)*3

*1 Подключение устройства USB отключает вывод звука с устройства BLUETOOTH и устройства, подключенного к гнезду AUDIO IN.

*2 Данный порт не совместим с воспроизведением музыки.

*3 Подсоединение аудиокабеля отключает вывод звука с устройства BLUETOOTH.
