Onderdelen en bedieningselementen

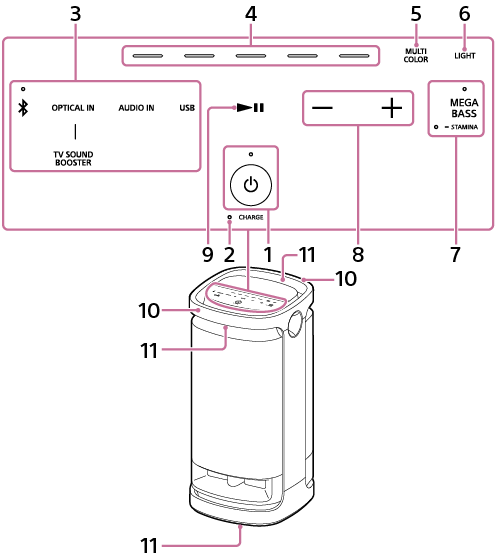

Illustratie van de draadloze luidspreker voor de plaatsing van de toetsen en aanraaktoetsen op de bovenkant en voor de handgreep, en de verlichting

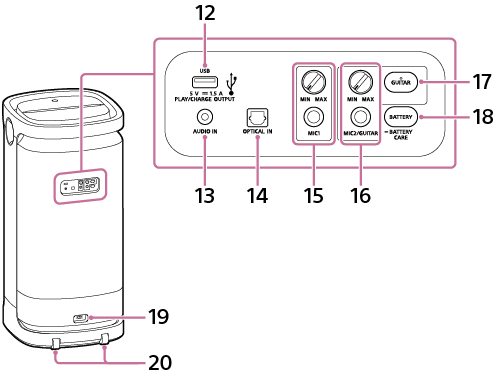

Illustratie van de draadloze luidspreker voor de plaatsing van de toetsen, de diverse aansluitingen en de MIC- en GUITAR-niveauknop aan de achterkant en de plaatsing van de wieltjes

  1. (aan/uit) toets met aanduiding

  2. CHARGE-aanduiding

  3. Directe functietoetsen

    Raak de toets aan die hoort bij de functie die u wilt inschakelen.

    • (BLUETOOTH) met aanduiding

    • OPTICAL IN

    • AUDIO IN

    • USB

    • TV SOUND BOOSTER

  4. Keuzetoetsen voor de verlichtingskleur (rood/geel/groen/blauw/paars)

  5. MULTI COLOR

  6. LIGHT

  7. MEGA BASS met aanduiding/STAMINA met aanduiding

  8. -/+ (volume)

  9. (weergave)

  10. Handgrepen

  11. Verlichting

  12. PLAY/CHARGE OUTPUT (alleen gelijkstroom) aansluiting (USB)

  13. AUDIO IN-aansluiting (Φ 3,5 mm)

  14. OPTICAL IN (optisch digitale audio-ingang) aansluiting

  15. MIC-niveau (MIN/MAX) knop

    MIC1-aansluiting (Φ 6,3 mm)

  16. MIC en GUITAR-niveau (MIN/MAX) knop

    MIC2/GUITAR-aansluiting (Φ 6,3 mm)

  17. GUITAR-toets met aanduiding

  18. BATTERY-toets/BATTERY CARE-toets

  19. AC IN-aansluiting

  20. Wieltjes
