Pohled zezadu

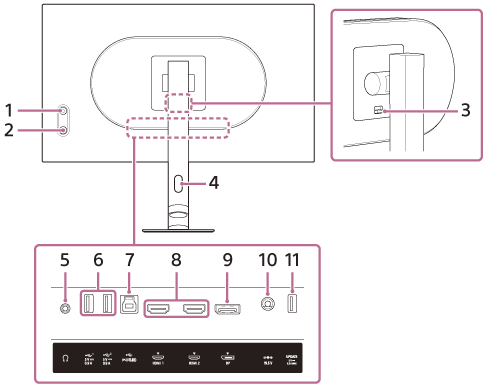

Ilustrace ukazující umístění jednotlivých částí

  1. Joystick

    Slouží k provádění operací, jako je nastavení jasu, výběr vstupu a zobrazení nabídky pro konfiguraci nastavení.

  2. Tlačítko napájení

    Zapnutí napájení monitoru. Pokud toto tlačítko stisknete a podržíte při zapnutém monitoru, monitor se vypne.

  3. Tlačítko odpojení stojanu

    Stisknutím odpojte stojan.

  4. Protažení kabelu otvorem

    Spojuje kabely připojené k monitoru protažením otvorem.

  5. Konektor sluchátek

    Připojte sluchátka, reproduktory atd.

  6. Port USB Type-A 1, 2

    Připojte periferní zařízení USB, například klávesnici nebo myš.

  7. Port USB Type-B

    Při připojování tohoto portu k portu USB počítače, funguje port USB Type-A u 6. jako rozbočovač USB.

  8. Port HDMI 1, 2

    Připojte herní konzoli nebo počítač s výstupem HDMI.

  9. Port DisplayPort

    Připojte k počítači vybavenému výstupem DisplayPort.

  10. Vstupní konektor DC

    Připojte napájecí adaptér (je součástí balení).

  11. Port UPDATE

    Toto je port pro aktualizaci softwaru.
