背面

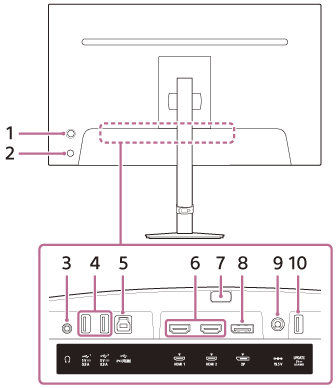

各部の位置を示すイラスト

  1. ジョイスティック

    音量調節、明るさ調節、入力選択をしたり、メニュー画面を表示して各種設定を行います。

  2. 電源ボタン

    本機の電源を入れます。本機の電源が入っているときに押すと、本機が電源オフ状態になります。

  3. ヘッドホン端子

    ヘッドホンをつなぎます。
    ヘッドホンをつなぐと、本機のスピーカーがオフになります。

  4. USB Type-A端子1、2

    マウスやキーボードなどのUSB周辺機器を接続します。

  5. USB Type-B端子

    パソコンのUSB端子と接続することで、4.のUSB Type-A端子がUSBハブとして機能します。

  6. HDMI端子1、2

    HDMI出力のあるゲーム機、パソコンを接続します。

  7. スタンド取り外しボタン

    スタンドを取り外すときに押します。

  8. DisplayPort端子

    DisplayPort出力のあるパソコンを接続します。

  9. DC入力端子

    ACアダプター（付属）を接続します。

  10. UPDATE端子

    ソフトウェアアップデート専用端子です。
