Intervallo di spostamento dell’obiettivo

L'intervallo di spostamento dell’obiettivo rappresenta la distanza in percentuale (%) secondo cui l’obiettivo può essere spostato dalla posizione iniziale dell’immagine proiettata, considerando come 100% l’intera larghezza o l’intera altezza dell’immagine proiettata.

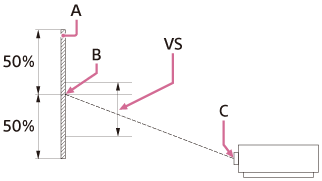

Vista laterale

Illustrazione raffigurante la posizione dell’intervallo di spostamento verticale dell’obiettivo, il proiettore e la superficie di proiezione

A: Immagine proiettata

B: Centro dell’immagine proiettata

C: Centro dell’obiettivo

VS: Intervallo di spostamento dell’obiettivo

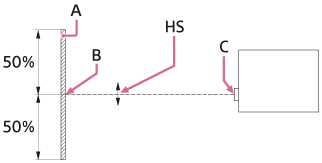

Vista dall’alto

Illustrazione raffigurante la posizione dell’intervallo di spostamento orizzontale dell’obiettivo, il proiettore e la superficie di proiezione

A: Immagine proiettata

B: Centro dell’immagine proiettata

C: Centro dell’obiettivo

HS: Intervallo di spostamento dell’obiettivo

Intervallo di spostamento dell’obiettivo

Illustrazione raffigurante l’intervallo di spostamento dell’obiettivo

A: Immagine proiettata

C: Centro dell’immagine

Area ombreggiata: intervallo di spostamento dell’obiettivo

VS+: intervallo di spostamento obiettivo verticale (su) [%]

VS–: intervallo di spostamento obiettivo verticale (giù) [%]

HS+: intervallo di spostamento obiettivo verticale (destra) [%]

HS–: intervallo di spostamento obiettivo verticale (sinistra) [%]

Illustrazione raffigurante l’intervallo di spostamento verticale/orizzontale dell’obiettivo

VS+ = 55 [%]

VS− = 35 [%]

HS+ = HS− = 15 [%]


VS+ [%] = 55 − 3,667 × (HS+ [%] o HS− [%])

VS− [%] = 35 − 2,333 × (HS+ [%] o HS− [%])

HS+ [%] = HS− [%] = 15 − 0,273 × VS+ [%]

HS+ [%] = HS− [%] = 15 − 0,429 × VS− [%]
