Plage de déplacement d’objectif

La plage de déplacement d’objectif représente, sous forme de pourcentage (%), la distance de déplacement de l’objectif par rapport à la position initiale de l’image projetée, avec la pleine largeur ou la pleine hauteur de l’image projetée considérée comme égale à 100 %.

Vue latérale

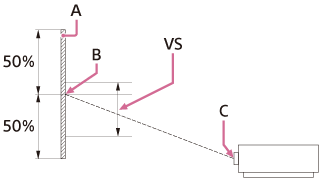

Illustration indiquant la position de la plage de déplacement vertical de l’objectif, du projecteur et de la surface de projection

A : image projetée

B : centre de l’image projetée

C : centre de l’objectif

VS : plage de déplacement d’objectif

Vue du dessus

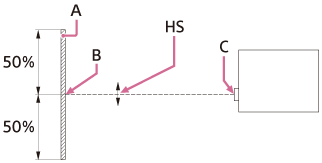

Illustration indiquant la position de la plage de déplacement horizontal de l’objectif, du projecteur et de la surface de projection

A : image projetée

B : centre de l’image projetée

C : centre de l’objectif

HS : plage de déplacement d’objectif

Plage de déplacement d’objectif

Illustration indiquant la plage de déplacement de l’objectif

A : image projetée

C : centre de l’image

Zone ombrée : plage de déplacement de l’objectif

VS+ : plage de déplacement vertical de l’objectif (haut) [%]

VS– : plage de déplacement vertical de l’objectif (bas) [%]

HS+ : plage de déplacement horizontal de l’objectif (droite) [%]

HS– : plage de déplacement horizontal de l’objectif (gauche) [%]

Illustration indiquant la plage de déplacement vertical/horizontal de l’objectif

VS+ = 55 [%]

VS− = 35 [%]

HS+ = HS− = 15 [%]


VS+ [%] = 55 − 3,667 × (HS+ [%] ou HS− [%])

VS− [%] = 35 − 2,333 × (HS+ [%] ou HS− [%])

HS+ [%] = HS− [%] = 15 − 0,273 × VS+ [%]

HS+ [%] = HS− [%] = 15 − 0,429 × VS− [%]
