Einstellen der Position des projizierten Bilds (VPL-XW7000)

Tipp

  • Die Tasten / (Power), INPUT, MENU und /// (Auf/Ab/Links/Rechts)/ (Eingabe) auf dem Bedienfeld des Hauptgeräts haben dieselbe Funktion wie die entsprechenden Tasten auf der Fernbedienung. Die Taste LENS hat dieselbe Funktion wie die Tasten FOCUS, ZOOM und SHIFT auf der Fernbedienung.
  • Wenn Sie das Objektiv über das Bedienfeld einstellen, wechselt die Objektiveinstellfunktion mit jedem Tastendruck auf LENS am Hauptgerät in der Reihenfolge FOCUS, ZOOM und SHIFT.

  • Wenn [Objektivstrg.] im Menü [Installation] auf [Aus] gesetzt ist, können Sie mit der Taste FOCUS, ZOOM oder SHIFT keine Einstellungen vornehmen.
  • Wenn [Testmuster] im Menü [Funktion] auf [Aus] gesetzt ist, wird das Testmuster nicht angezeigt.
  • Fokuseinstellung
    Dieser Projektor strahlt mit großer Helligkeit und die Wärme der Lichtquelle beeinflusst das Projektionsobjektiv des Projektors. Daher ist der Fokus unmittelbar nach dem Einschalten nicht stabil. Zum präziseren Einstellen des Fokus empfiehlt es sich, den Fokus frühestens 30 Minuten nach dem Einschalten des Projektors einzustellen und zuvor das Objektivfokus-Einstellfenster (Testmuster) mindestens 2 Minuten lang anzuzeigen.

Hinweis

  • Je nach Aufstellort des Projektors lässt er sich möglicherweise nicht mit der Fernbedienung steuern. Richten Sie die Fernbedienung in diesem Fall auf den Fernbedienungssensor am Projektor oder auf die Projektionsfläche.
  • Stellen Sie das Objektiv über das Bedienfeld am Hauptgerät oder mit der Fernbedienung ein. Stellen Sie das Objektiv nicht durch direktes Drehen von Hand ein. Andernfalls kann es zu Schäden oder einer Fehlfunktion kommen.
  • Berühren Sie das Objektiv beim Einstellen der Bildposition nicht. Andernfalls könnten Sie sich die Finger einklemmen, wenn das Objektiv aus-/zurückgefahren wird.
  • Beachten Sie, dass das projizierte Bild bei einer Neigung des Geräts nach oben oder unten eine Trapezverzeichnung aufweist.
  • Achten Sie darauf, sich beim Drehen der vorderen Füße (einstellbar) nicht die Finger einzuklemmen.
  1. Rufen Sie mit der Taste FOCUS das Objektivfokus-Einstellfenster (Testmuster) auf. Stellen Sie dann den Bildfokus mit der Taste /// (Auf/Ab/Links/Rechts) ein.

    Zum Ausblenden des Testmusters drücken Sie die Taste (Eingabe).

  2. Rufen Sie mit der Taste ZOOM das Objektivzoom-Einstellfenster (Testmuster) auf. Stellen Sie dann die Bildgröße mit der Taste /// (Auf/Ab/Links/Rechts) ein.

    Zum Vergrößern des Bilds drücken Sie die Taste / (Auf/Rechts).

    Zum Verkleinern des Bilds drücken Sie die Taste / (Ab/Links).

  3. Rufen Sie mit der Taste SHIFT das Einstellfenster für die Objektivverschiebung (Testmuster) auf. Stellen Sie dann die Bildposition mit der Taste /// (Auf/Ab/Links/Rechts) ein.

    So stellen Sie die horizontale Position ein

    Drücken Sie die Taste / (Links/Rechts), um das projizierte Bild horizontal von der Objektivmitte zu verschieben.

    Draufsicht

    Abbildung zum horizontalen Verschiebungsbereich auf dem projizierten Bild

    A: Breite der Projektionsfläche

    : Bildposition bei Bildverschiebung ganz nach links

    : Bildposition bei Bildverschiebung ganz nach rechts

    So stellen Sie die vertikale Position ein

    Drücken Sie die Taste / (Auf/Ab), um das projizierte Bild vertikal von der Objektivmitte zu verschieben.

    Seitenansicht

    Abbildung zum vertikalen Verschiebungsbereich auf dem projizierten Bild

    A: Höhe der Projektionsfläche

    : Bildposition bei Bildverschiebung ganz nach oben

    : Bildposition bei Bildverschiebung ganz nach unten

So stellen Sie wieder die Objektivausgangsposition ein

Drücken Sie die Taste RESET auf der Fernbedienung, solange das Einstellfenster für die Objektivverschiebung angezeigt wird. Das Objektiv kehrt in die mittlere Position (werkseitige Standardposition) zurück. (Die Zoom- und Fokuseinstellungen werden nicht geändert.)

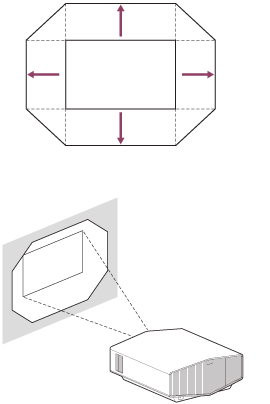

Verschiebungsbereich für das projizierte Bild

Sie können das projizierte Bild nur innerhalb des in der Abbildung unten dargestellten achteckigen Bereichs verschieben. Der Bereich, in dem das Bild verschoben werden kann, hängt vom Objektiv bzw. dem Bildseitenverhältnis des projizierten Bilds ab.

Abbildung zum Verschiebungsbereich auf dem projizierten Bild

So gleichen Sie die Neigung der Aufstellfläche aus

Wenn das Gerät auf einer unebenen Oberfläche aufgestellt wird, können Sie es mit den vorderen Füßen (einstellbar) (A) waagrecht ausrichten.

Objektiveinstellfenster (Testmuster)

Abbildung des Objektiveinstellfensters

Die gestrichelten Linien geben den Blickwinkel beim jeweiligen Bildseitenverhältnis an.
