Teile und Bedienelemente (Hauptgerät) (VPL-XW8100/VPL-XW6100)

Vorne/Rechts/Oben

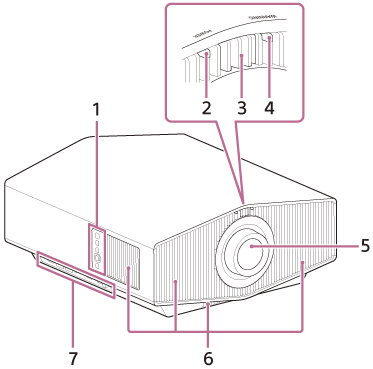

Abbildung der Vorder-/Ober-/rechten Seite des Projektors

  1. Bedienfeld
  2. Anzeige POWER
  3. Fernbedienungssensor
  4. Anzeige WARNING
  5. Projektionsobjektiv
  6. Lüftungsöffnungen (Einlass)
  7. Anschlüsse


Hinweis

  • Wenn Sie während der Projektion in das Projektionsobjektiv schauen, kann das Licht zu Augenschäden führen. Seien Sie besonders vorsichtig, wenn Sie das Gerät in der Nähe von Kindern verwenden.

Bedienfeld und Anschlüsse

Bedienfeld

Abbildung des Bedienfelds am Projektor

  1. Taste / (Ein/Aus)
  2. Taste INPUT
  3. Taste MENU
  4. Taste / / / (Auf/Ab/Links/Rechts)/ENTER (Eingabe)
  5. Taste LENS


Tipp

  • Die Tasten am Bedienfeld des Hauptgeräts haben dieselbe Funktion wie die Tasten auf der Fernbedienung.

Anschlüsse

Abbildung der Anschlüsse am Projektor

  1. Anschluss LAN
  2. Anschluss HDMI 1/HDMI 2
  3. Anschluss TRIGGER
  4. Anschluss IR IN
    Der Projektor kann extern über ein IR (CONTROL S)-Signal gesteuert werden. Wenn ein Kabel an diesen Anschluss angeschlossen ist, reagiert der Fernbedienungssensor nicht auf die Fernbedienung.
  5. Anschluss REMOTE
    Zum Anschließen an ein Steuersystem wie z. B. einen Computer zur Fernsteuerung.
  6. USB-Anschluss
    Anschluss zur Softwareaktualisierung.

Rück-/Linke Seite

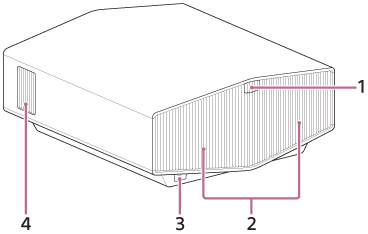

Abbildung der Rück-/linken Seite des Projektors

  1. Fernbedienungssensor
  2. Lüftungsöffnungen (Auslass)
  3. Netzeingang (AC IN)
  4. Lüftungsöffnungen (Einlass)

Unterseite

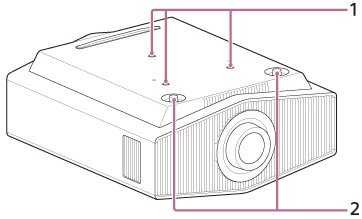

Abbildung der Unterseite des Projektors

  1. Montagebohrung für Projektoraufhängung
  2. Vordere Füße (einstellbar)
