Parti e comandi (Unità principale) (VPL-XW5100)

Parte anteriore/Lato destro/Parte superiore

Illustrazione della parte anteriore/laterale destra/superiore del proiettore

  1. Pannello di controllo
  2. Spia POWER
  3. Rilevatore del telecomando
  4. Spia WARNING
  5. Quadranti di spostamento dell’obiettivo
  6. Obiettivo di proiezione
  7. Prese di ventilazione (aspirazione)
  8. Terminali


Nota

  • Se si guarda attraverso l’obiettivo di proiezione mentre l’unità sta proiettando, la luce potrebbe danneggiare gli occhi. Prestare particolare attenzione quando si utilizza l’unità in presenza di bambini.

Pannello di controllo e terminali

Pannello di controllo

Illustrazione del pannello di controllo del proiettore

  1. Pulsante / (Alimentazione)
  2. Pulsante INPUT
  3. Pulsante MENU
  4. Pulsante / / / (Su/Giù/Sinistra/Destra)/ENTER (Invio)
  5. Pulsante LENS


Suggerimento

  • I pulsanti sul pannello di controllo dell’unità principale funzionano allo stesso modo di quelli sul telecomando.

Terminali

Illustrazione dei terminali del proiettore

  1. Terminale LAN
  2. Terminale HDMI 1/HDMI 2
  3. Terminale TRIGGER
  4. Terminale IR IN
    Il proiettore può essere controllato esternamente usando un segnale IR (CONTROL S). Quando si collega al terminale, il rilevatore del telecomando non funziona con il telecomando.
  5. Terminale REMOTE
    Si collega a un sistema di controllo quale un computer per il telecomando.
  6. Terminale USB
    Terminale per l’aggiornamento del software.

Parte posteriore/Lato sinistro

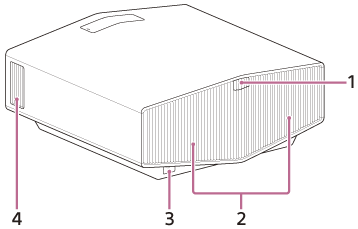

Illustrazione della parte posteriore/laterale sinistra del proiettore

  1. Rilevatore del telecomando
  2. Prese di ventilazione (scarico)
  3. Presa CA IN
  4. Prese di ventilazione (aspirazione)

Parte inferiore

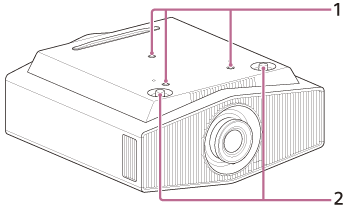

Illustrazione della parte inferiore del proiettore

  1. Foro di fissaggio del supporto per appendere il proiettore
  2. Supporti anteriori (regolabili)
