Registerkarte [Calibrate]

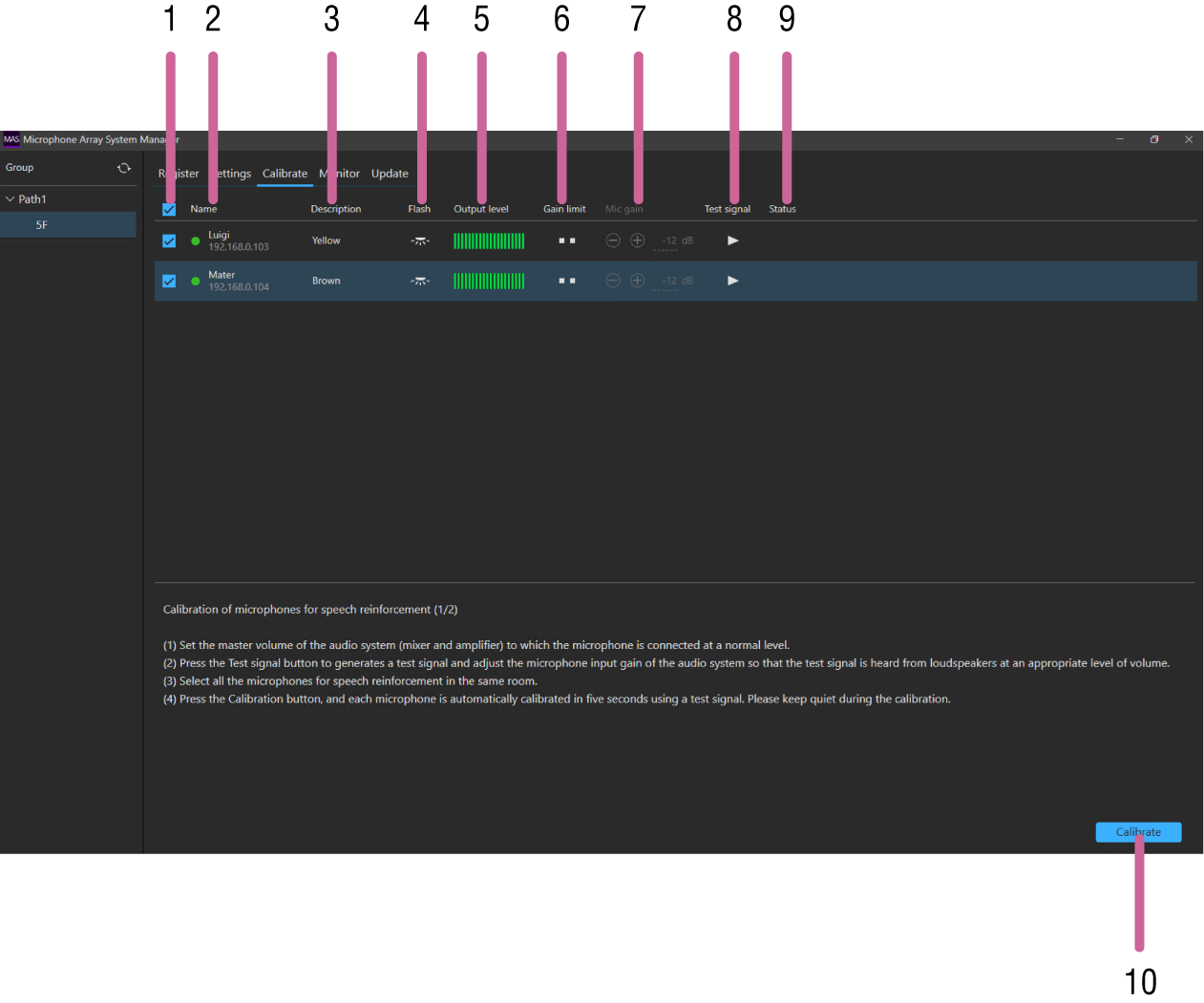

Kalibrierungsbildschirm (1/2)

  1. Kontrollkästchen

    Setzen Sie ein Häkchen vor die MAS-A100-Einheiten, die Sie kalibrieren möchten.

  2. [Name]

    Zeigt die Status-LED, den Namen und die IP-Adresse des jeweiligen MAS-A100 an.

    Die Farbe der Statusleuchte zeigt den Status des MAS-A100 an.

    Die Kalibrierung kann nicht durchgeführt werden, wenn das MAS-A100 offline ist (Statuslampe ist grau).

  3. [Description]

    Zeigt die Beschreibung des jeweiligen MAS-A100 an.

  4. [Flash]

    Wenn Sie auf dieses Symbol klicken, blinkt die LED des entsprechenden MAS-A100.

  5. [Output level]

    Zeigt den Ausgangspegel anhand einer grünen Audiopegelleiste an. Diese Anzeige kann nicht geändert werden.

  6. [Gain limit]

    Zeigt den Status der Verstärkungsgrenze an.

  7. [Mic gain]

    Zeigt den Standardwert der Mikrofonverstärkung an.

    Dieser Wert kann auf diesem Bildschirm nicht geändert werden.

  8. [Test signal]

    Klicken Sie auf dieses Symbol, um ein Audiotestsignal (Pegel 0 dB) auszugeben. Klicken Sie erneut auf das Symbol, um das Testsignal zu stoppen.

  9. [Status]

    Zeigt bei Störungen Fehlermeldungen für den jeweiligen MAS-A100 an.

  10. Schaltfläche [Calibrate]

    Klicken Sie auf diese Schaltfläche, um die Kalibrierung zu starten. Von jedem MAS-A100 wird ungefähr 5 Sekunden lang ein Rauschsignal ausgegeben.

    Bei mehreren MAS-A100-Einheiten geben die einzelnen MAS-A100 das Rauschsignal nacheinander aus.

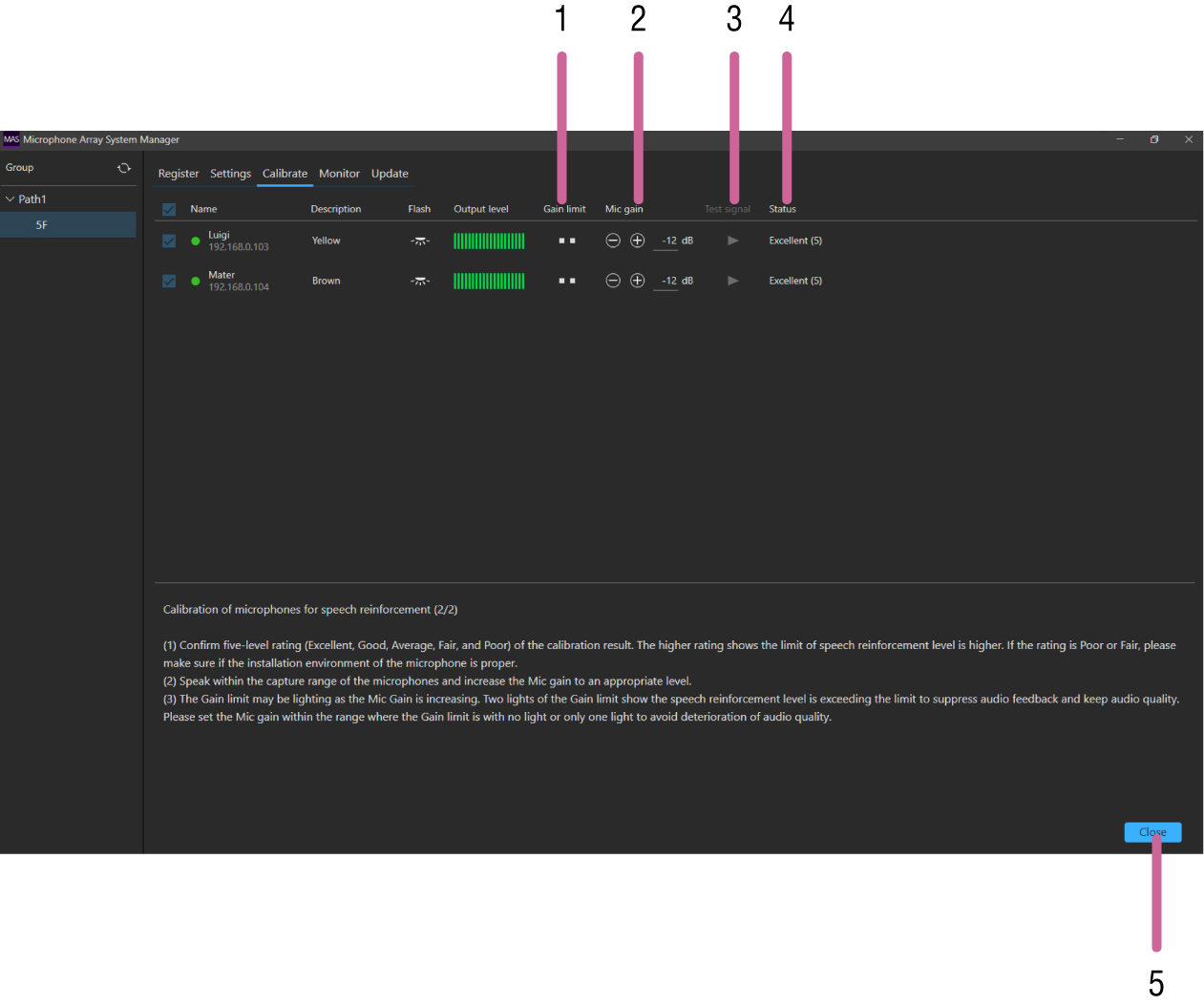

Ergebnisbildschirm (2/2)

Hinweis

  • Elemente ohne Beschreibung entsprechen denen auf dem Kalibrierungsbildschirm.

  1. [Gain limit]

    Zeigt den Status der Verstärkungsgrenze an.

    Wenn eine LED angezeigt wird, hat die Mikrofonverstärkung die Grenze für die Unterdrückung von Rückkopplungen und die Aufrechterhaltung der Audioqualität erreicht.

    Wenn zwei LEDs angezeigt werden, hat die Mikrofonverstärkung den Grenzwert überschritten und die Audioqualität ist verschlechtert.

    Um eine Verschlechterung der Audioqualität zu vermeiden, stellen Sie die Mikrofonverstärkung so ein, dass maximal eine Verstärkungsbegrenzungs-LED leuchtet.

  2. [Mic gain]

    Zeigt den Standardwert der Mikrofonverstärkung an.

    Dieser wird unmittelbar nach der Kalibrierung auf –12 dB eingestellt.

    Zum Ändern der Einstellung klicken Sie auf die Schaltflächen +/–, oder klicken Sie auf den Wert und geben Sie direkt einen neuen Wert ein.

  3. [Test signal]

    Diese Funktion kann auf diesem Bildschirm nicht gestartet werden.

  4. [Status]

    Zeigt eine Bewertung der Kalibrierung in 5 Stufen an. Je höher der Bewertungswert ist, desto höher ist die Grenze für die Sprachverstärkung des Audiosignals.

    Wenn die Bewertung [Fair (2)] oder [Poor (1)] ist, überprüfen Sie die Installationsumgebung des MAS-A100 und die Einstellungen des Audiosystems und führen Sie die Kalibrierung erneut durch.

  5. Schaltfläche [Close]

    Wendet die Mikrofonverstärkungseinstellungen an und beendet die Kalibrierung.
