Pestaña [Settings]

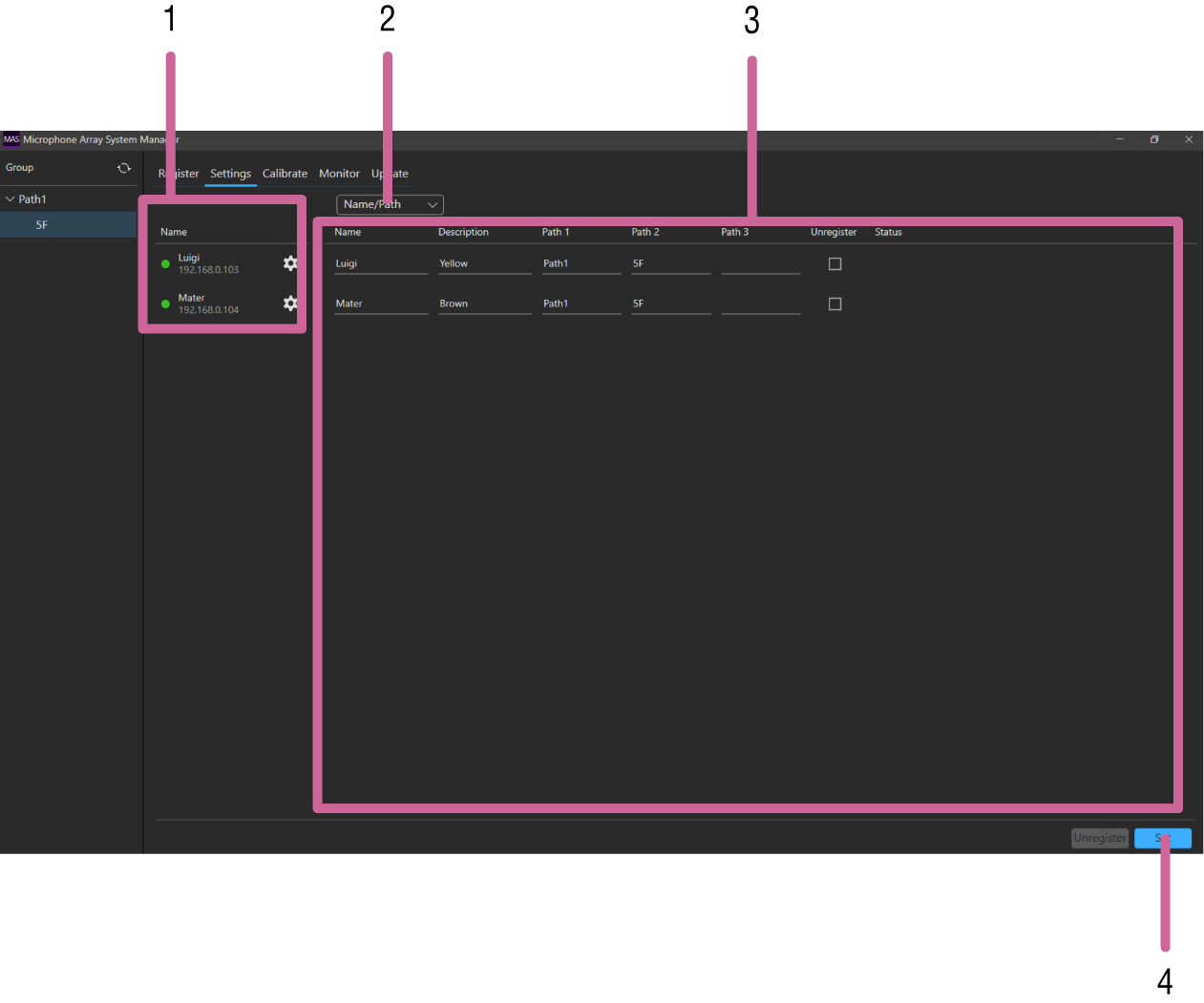

Partes comunes a todas las páginas

  1. [Name]

    Muestra el nombre configurado y la dirección IP de cada MAS-A100.

    Pulse para mostrar la IU web de cada MAS-A100.

    El color del piloto de estado indica el estado del MAS-A100.

    Verde (Activo): se emite audio para el refuerzo del habla desde la salida principal y la salida Rec del MAS-A100.

    Ámbar (Silencio): la salida principal del MAS-A100 se encuentra temporalmente en silencio. Se emite el audio de la salida Rec.

    Rojo (En espera): las salidas principal y Rec del MAS-A100 se encuentran en silencio, y los ajustes temporales del MAS-A100 (valores configurados en la pestaña [Calibrate] o la página [Audio]) se restauran a los valores predeterminados.

    Gris (sin conexión): no se puede acceder al MAS-A100. Los ajustes del MAS-A100 no se pueden modificar.

  2. Menú desplegable

    Seleccione la página que desee visualizar.

  3. Área de visualización de parámetros

    Muestra el contenido de la página seleccionada mediante el menú desplegable.

  4. Botón [Set]

    Púlselo para aplicar los ajustes modificados.

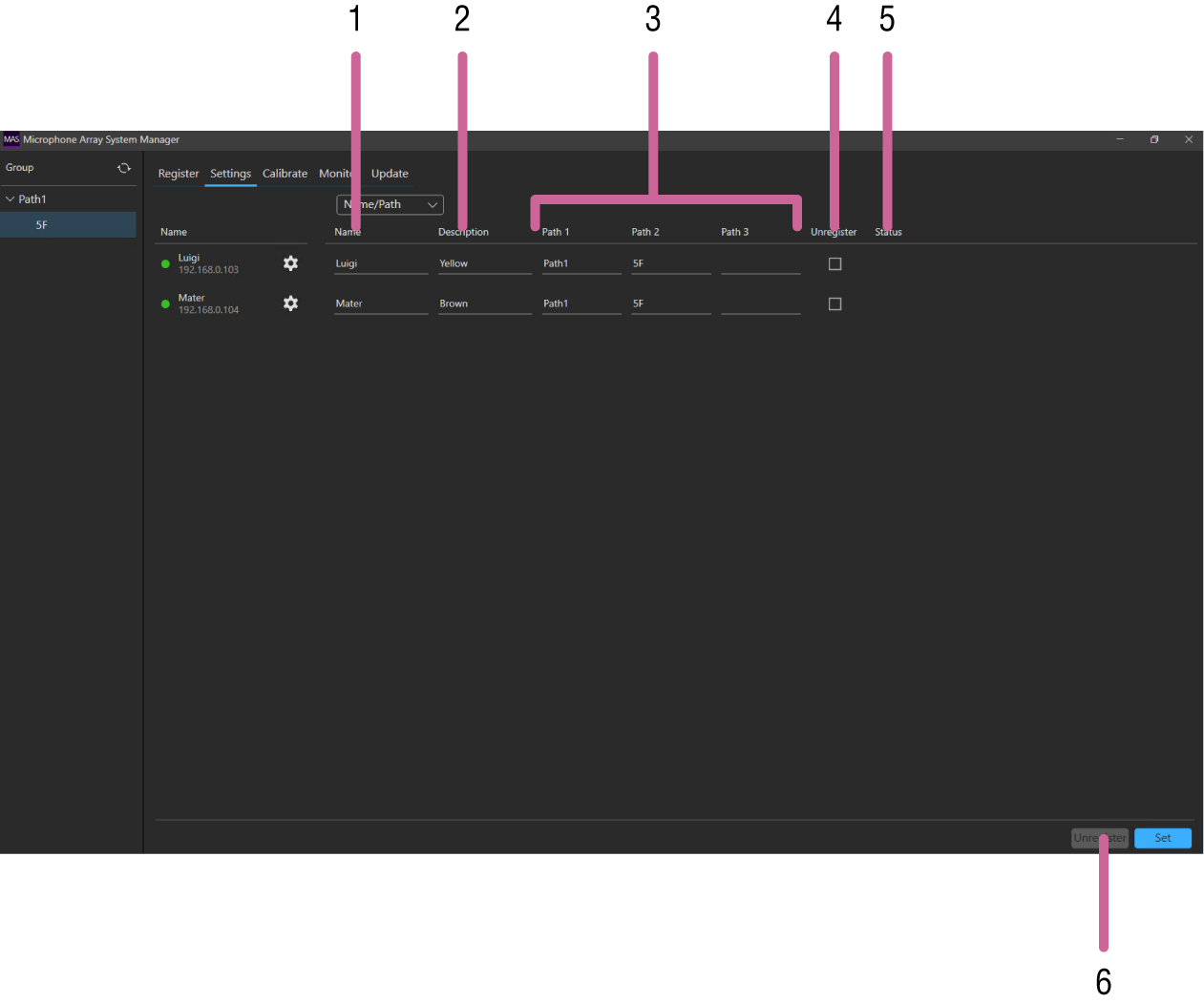

Página [Name/Path]

Esta página se utiliza para modificar los ajustes configurados cuando se registró el MAS-A100.

  1. [Name]

    Introduzca un nombre que conste de 4 a 16 caracteres para identificar el MAS-A100.

    Es obligatorio introducirlo.

    Son válidos los siguientes caracteres.

    • Caracteres alfabéticos
    • Caracteres numéricos
    • Símbolos ( ! “ ‘ ( ) * + - . _ < > )

  2. [Description]

    Introduzca una cadena de hasta 16 caracteres que describa el MAS-A100.

    Son válidos los siguientes caracteres.

    • Caracteres alfabéticos
    • Caracteres numéricos
    • Símbolos ( ! “ ‘ ( ) * + - . _ < > )

  3. [Path 1], [Path 2], [Path 3]

    Introduzca información, como el nombre del edificio, el número de planta y el nombre de sala.

    Es obligatorio introducir [Path 1]. Introduzca una cadena que conste de 4 a 16 caracteres.

    En [Path 2] y [Path 3] se pueden introducir cadenas de hasta 16 caracteres. Si se introduce una cadena de caracteres en [Path 3], es obligatorio introducir una cadena en [Path 2].

    Son válidos los siguientes caracteres.

    • Caracteres alfabéticos
    • Caracteres numéricos
    • Símbolos ( ! “ ‘ ( ) * + - . _ < > )

    Esta aplicación utiliza las cadenas de caracteres introducidas en [Path 1], [Path 2] y [Path 3] como nombres de los grupos mostrados en el panel [Group] para agrupar micrófonos. Normalmente, en las unidades MAS-A100 ubicadas en la misma sala debe introducirse lo mismo en [Path 1], [Path 2] y [Path 3].

  4. Casilla de verificación [Unregister]

    Marque la casilla situada junto a las unidades MAS-A100 cuyo registro desee eliminar de esta aplicación.

  5. Botón [Unregister]

    Púlselo para eliminar el registro de las unidades MAS-A100 para las que se ha marcado la casilla de verificación [Unregister].

  6. [Status]

    Muestra mensajes de error para cada MAS-A100 si ocurre un problema.

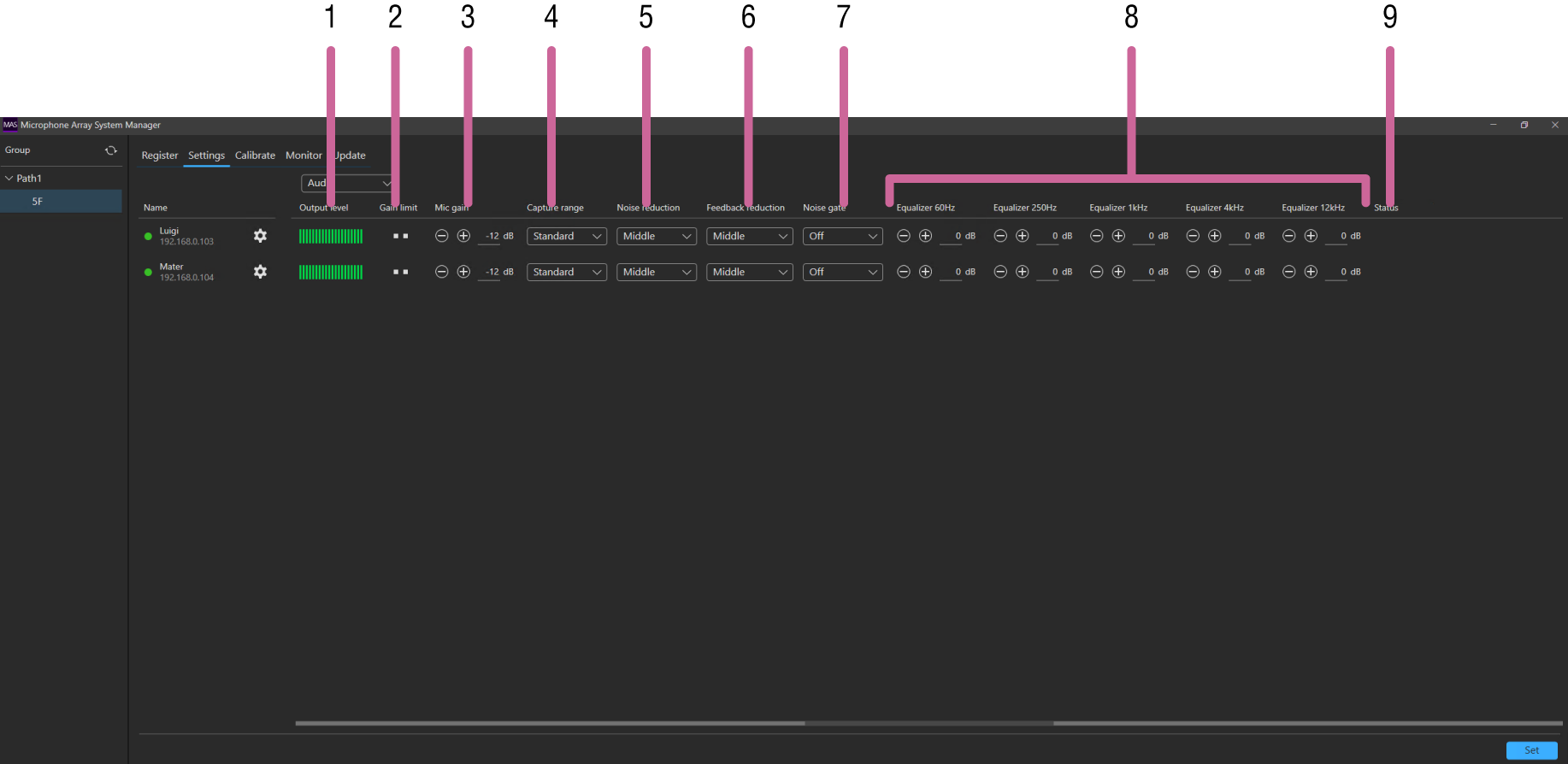

Página [Audio]

Esta página se utiliza para comprobar/modificar los ajustes de audio del MAS-A100.

Nota

  • Es posible modificar los ajustes específicos de la salida principal y los ajustes comunes a la salida principal y la salida Rec. Compruebe/modifique los ajustes de la salida Rec mediante la IU web del MAS-A100.

  1. [Output level]

    Muestra el nivel de salida mediante una barra verde que indica el nivel de audio. Esto no se puede modificar.

  2. [Gain limit]

    Muestra el estado del límite de ganancia.

    Cuando se muestra un piloto, indica que la ganancia del micrófono ha alcanzado el límite para suprimir el feedback y mantener la calidad de audio.

    Cuando se muestran dos pilotos, indica que la ganancia del micrófono ha superado el límite y que la calidad del audio se ha deteriorado.

    Para evitar el deterioro de la calidad del audio, ajuste la ganancia del micrófono en un rango tal que los pilotos del límite de ganancia no se enciendan o se encienda uno solo.

  3. [Mic gain]

    Muestra el valor predeterminado de la ganancia del micrófono.

    Pulse los botones +/– , o bien pulse el valor e introduzca un nuevo valor directamente, para cambiar el ajuste.

    Los cambios se aplican inmediatamente sin pulsar el botón [Set].

  4. [Capture range]

    Selecciona el rango de captura.

  5. [Noise reduction]

    Selecciona el nivel de reducción de ruido.

  6. [Feedback reduction]

    Selecciona el nivel de reducción de feedback.

  7. [Noise gate]

    Selecciona el nivel de puerta de ruido.

  8. [Equalizer 60Hz], [Equalizer 250Hz], [Equalizer 1kHz], [Equalizer 4kHz], [Equalizer 12kHz]

    Muestra el valor de ecualizador predeterminado para cada frecuencia.

    Pulse los botones +/– , o bien pulse el valor e introduzca un nuevo valor directamente, para cambiar el ajuste.

    Los cambios se aplican inmediatamente sin pulsar el botón [Set].

  9. [Status]

    Muestra mensajes de error para cada MAS-A100 si ocurre un problema.

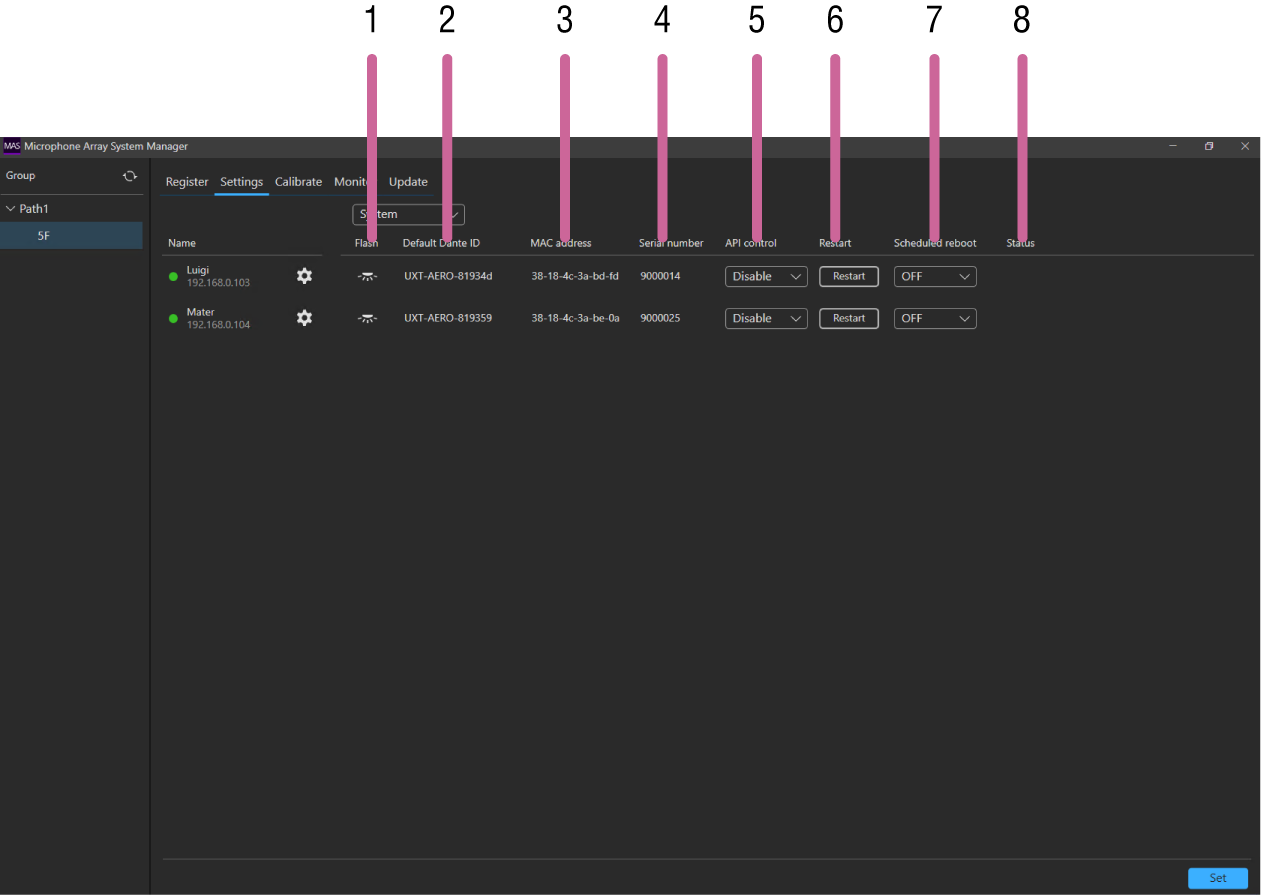

Página [System]

Esta página se utiliza para comprobar/modificar los ajustes del sistema del MAS-A100.

  1. [Flash]

    Pulse el icono para que el LED del MAS-A100 empiece a parpadear.

  2. [Default Dante ID]

    Muestra la ID Dante predeterminada de cada MAS-A100.

  3. [MAC address]

    Muestra la dirección MAC de cada MAS-A100.

    Nota

    • El valor mostrado es la dirección MAC utilizada para ajustar y operar el MAS-A100. La dirección MAC para su uso como dispositivo Dante se muestra en Dante Controller.

  4. [Serial number]

    Muestra el número de serie de cada MAS-A100.

  5. [API control]

    Selecciona si habilitar el control del MAS-A100 desde un dispositivo externo.

  6. Botón [Restart]

    Púlselo para reiniciar el MAS-A100.

  7. [Schedule reboot]

    Puede establecer una hora para reiniciar el MAS-A100 automáticamente.

    Para deshabilitar el reinicio automático del MAS-A100, ajústelo en [OFF].

  8. [Status]

    Muestra mensajes de error para cada MAS-A100 si ocurre un problema.
