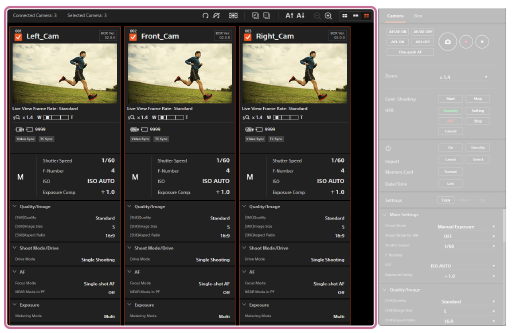

Область информации о камере
Отображаются экраны прямого просмотра и информация о съемке для каждой подключенной камеры.
Отображаемая информация отличается в зависимости от модели камеры, подключенной к изделию.
Информация о камере
(A): Информация о панели управления камерой
Отображается временно назначенный номер, указывающий положение изделия в серии, окошко флажка для выбора камеры, метка камеры для подключенной камеры и версия программного обеспечения изделия.
- Окошко флажка
- Вы можете переключать состояние выбора, щелкая по окошку флажка.
Изначально подключенные камеры не выбраны. Перед управлением или настройкой камер убедитесь, что установлены флажки для нужных камер. - Метка камеры
- Вы можете отредактировать метку камеры, сделав по ней щелчок.
Изначально в качестве метки камеры отображается название модели камеры и ID камеры.
(B): Экран прямого просмотра
Отображается экран прямого просмотра для камеры.
- Частота кадров экрана прямого просмотра
- Частоту кадров можно переключать между “Low” и “Standard” двойным щелчком по экрану прямого просмотра. Текущая частота кадров прямого просмотра отображается внизу экрана прямого просмотра.
- Кнопка фокусировки
- При перемещении курсора поверх экрана прямого просмотра появится кнопка “Focus”.
Вы можете выполнить фокусировку, щелкнув кнопку “Focus” (только в режиме ручной фокусировки).
Выполните фокусировку с помощью
.
(C): Информация о съемке
Отображается информация о съемке для камеры.
Панель инструментов
Панель инструментов можно использовать для отображения линий сетки поверх экрана прямого просмотра или для поворота экрана прямого просмотра.
-
(Rotate/Reset Rotation) - Поворот экрана прямого просмотра выбранных камер. Поворот можно отменить, щелкнув по
. -
(Grid Line) - Отображение линий сетки поверх экрана прямого просмотра. Тип линий сетки изменяется каждый раз при щелчке по данной кнопке.
-
(Select All/Cancel All) - Выбор всех камер. / Отмена выбора всех камер.
-
(Ascending Sort/Descending Sort) - Сортировка информации о камере по метке камеры в порядке возрастания (
) или в порядке убывания (
). -
(Zoom Out/Zoom In) - Увеличение или уменьшение масштаба изображения прямого просмотра.
-
(Index Display/Main Information Display/Details Display) - Переключение способа отображения информации о камере.
Совет
- Вы можете изменять последовательность отображения информации о камере с помощью операции перетаскивания.
Примечание
- При изменении сочетания панели управления камерой и камеры все отредактированные метки камеры будут удалены. В качестве метки камеры отображается название модели и ID подключенной камеры.
- Установка частоты кадров экрана прямого просмотра в “Standard” для нескольких камер может привести к замедлению работы компьютера.
