Scheda [Placement]

Nella scheda [Placement] è possibile specificare o modificare le impostazioni di posizionamento relative agli speaker SLS-1A singolarmente.

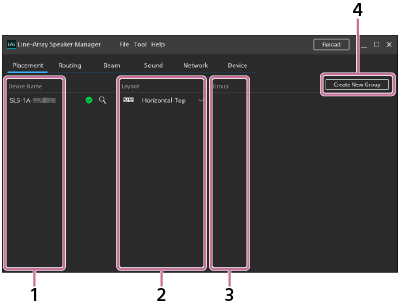

Finestra con la scheda Placement selezionata

  1. Device Name

    I nomi degli speaker SLS-1A di cui è possibile specificare o modificare le impostazioni di posizionamento sono elencati.

    È possibile che una modifica effettuata con l’applicazione Line-Array Speaker Manager al nome dispositivo dello speaker SLS-1A, specificato come dispositivo di ingresso, non sia visibile nella sorgente di ingresso in “Subscription” della scheda [Routing]. In tal caso, cambiare di nuovo la sorgente di ingresso nella scheda [Routing].

  2. Layout

    Selezionare una delle seguenti opzioni di disposizione (orientamento e posizione) dall’elenco a discesa per ogni singolo speaker SLS-1A.

    • Horizontal-Top:

      Illustrazione che mostra l’orientamento dello speaker SLS-1A e della posizione delle aperture di aerazione per bass reflex

      Per posizionare lo speaker SLS-1A con le aperture di aerazione per bass reflex () orientate verso il basso (Per posizionare lo speaker SLS-1A sopra il display)

    • Horizontal-Bottom:

      Per posizionare lo speaker SLS-1A con le aperture di aerazione per bass reflex orientate verso l’alto (Per posizionare lo speaker SLS-1A sotto il display)

    • Vertical-Left:

      Per posizionare lo speaker SLS-1A con le aperture di aerazione per bass reflex orientate a destra (Per posizionare lo speaker SLS-1A a sinistra del display)

    • Vertical-Right:

      Per posizionare lo speaker SLS-1A con le aperture di aerazione per bass reflex orientate verso sinistra (Per posizionare lo speaker SLS-1A a destra del display)

  3. Group

    È possibile modificare l’assegnazione per la configurazione del gruppo o annullare il gruppo.

    • Per aprire la finestra “Group Settings”, fare clic su (group).

    • Per annullare il gruppo, fare clic su (ungroup).

  4. Create New Group

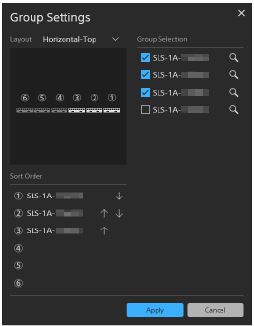

    È possibile creare un nuovo gruppo. Nella finestra “Group Settings”, specificare l’orientamento e la sequenza degli speaker SLS-1A uniti.

    • Group Selection: selezionare la casella di controllo per ciascuno speaker SLS-1A che si vuole includere nel gruppo. Si possono raggruppare fino a 6 speaker.

    • Layout: selezionare un’opzione di disposizione (orientamento e posizione) per il gruppo dall’elenco a discesa.

    • Sort Order: consente di modificare la sequenza degli speaker SLS-1A.

    Nota

    • Per applicare la nuova configurazione, fare clic su [Apply].

      Per ripristinare la configurazione precedente, fare clic su [Cancel].
