Line-Array Speaker Manager

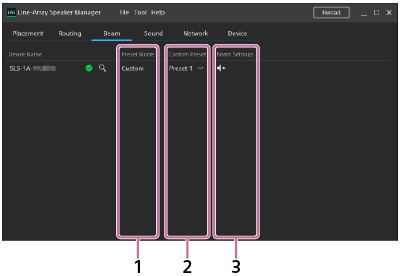

Preset Mode

Viene visualizzato il tipo di configurazione del controllo del beam.

È visualizzata una delle seguenti opzioni.

• Custom: è selezionata una delle impostazioni personalizzate. È possibile specificare un’impostazione personalizzata con l’applicazione Line-Array Speaker Manager e registrare fino a 10 impostazioni personalizzate sullo speaker SLS-1A.

  Le impostazioni personalizzate registrate possono essere selezionate dall’elenco a discesa in “Custom Preset”.

• Type X^*: una delle impostazioni di controllo del beam preimpostate selezionata usando il DIP switch sul lato posteriore dello speaker SLS-1A. Per i dettagli sul DIP switch, consultare le Istruzioni per l’uso in dotazione con lo speaker SLS-1A.

  ^* “X” rappresenta il numero di impostazione di controllo del beam preimpostata.

Custom Preset

È visualizzata l’impostazione personalizzata corrente. Si può selezionare una delle 10 impostazioni personalizzate.

Per specificare o cambiare l’assegnazione a un’impostazione personalizzata fare clic su (beam settings) in “Beam Settings”.

Beam Settings

Se si fa clic su (beam settings), si apre la finestra “Beam Settings” e si può eseguire la configurazione del controllo del beam.

Quando è visualizzato “Type X” in “Preset Mode” o è selezionato l’ingresso a 8 canali come numero di canali di ingresso Dante, non è possibile eseguire la configurazione del controllo del beam.

Selezionare un’impostazione personalizzata in “Settings Target”, quindi eseguire la configurazione del controllo del beam in “Beam Settings Method”.

Per salvare una configurazione del controllo del beam, accertarsi di farlo prima di uscire dall’applicazione Line-Array Speaker Manager.

Per i dettagli sul salvataggio delle impostazioni, vedere “Salvataggio/importazione delle impostazioni dello speaker SLS-1A eseguite nell’applicazione Line-Array Speaker Manager (Export/Import)”.

• Import Beam Data: è possibile importare i dati della simulazione audio da EASE^® Focus 3 o FIRmaker^® 3D. Accertarsi che il nome del file dei coefficienti sia conforme a quanto segue:

  • Convenzione di denominazione: xxxx_num.csv

  • xxxx: rappresenta qualsiasi testo.

  • Il numero del nome file (num) deve essere preceduto da un trattino basso (_).

  EASE Focus 3 e FIRmaker 3D si possono scaricare dalla home page di AFMG^® Technologies GmbH all’indirizzo:

  https://www.afmg.eu/en

• Steering/Spread: regolare l’angolo di direttività del beam (tra -40 e +40 gradi) e l’angolo di apertura verticale del beam (tra 0 e 90 gradi).

  Il valore “Focal Length” indica le coordinate X/Y nel caso in cui lo speaker SLS-1A () sia uno speaker point source virtuale (), in base al numero di speaker SLS-1A collegati, all’angolo di direttività del beam e all’angolo di apertura. Se si eseguono le impostazioni utilizzando “Import Beam Data”, i valori non vengono calcolati.



• Installation Environment: per l’ambiente di installazione dello speaker SLS-1A, selezionare la profondità e il tipo di pavimento della stanza, quindi eseguire la configurazione del controllo del beam.

  È possibile cambiare le unità delle distanze visualizzate utilizzando [Tool] nella barra dei menu.

• No Settings: selezionare questa opzione quando non si intende modificare la configurazione.
