Connexion d’un système d’enceintes 5.1.2 canaux avec une connexion de bi-amplificateur (pour STR-ZA3100ES/STR-ZA2100ES)
Vous pouvez améliorer la qualité sonore des enceintes avant en raccordant séparément les amplificateurs intégrés à des enceintes d’aigus et à des enceintes de graves dans une configuration de bi-amplificateur.
Si un modèle d’enceinte dans lequel les enceintes ne sont pas raccordées aux bornes SPEAKERS SURROUND BACK/HEIGHT(FRONT B/BI-AMP/ZONE 2) est sélectionné, vous pouvez raccorder des enceintes avant à ces bornes pour une connexion de bi-amplificateur. Raccordez chaque enceinte comme illustré ci-dessous.
Avant de raccorder les câbles, veillez à débrancher le cordon d’alimentation secteur.
Pour en savoir plus sur la méthode de raccordement des câbles d’enceinte à l’ampli-tuner, reportez-vous à « Méthode de connexion des câbles des enceintes ».
Connexion des enceintes avant avec une connexion de bi-amplificateur
Raccordez les prises du côté Lo (ou Hi) des enceintes avant aux bornes SPEAKERS FRONT A, et raccordez les prises du côté Hi (ou Lo) des enceintes avant aux bornes SPEAKERS SURROUND BACK/HEIGHT(FRONT B/BI-AMP/ZONE 2).
Assurez-vous que les raccords métalliques Hi/Lo fixés sur les enceintes ont été retirés de celles-ci pour éviter tout dysfonctionnement de l’ampli-tuner.
Câble d’enceinte (non fourni)

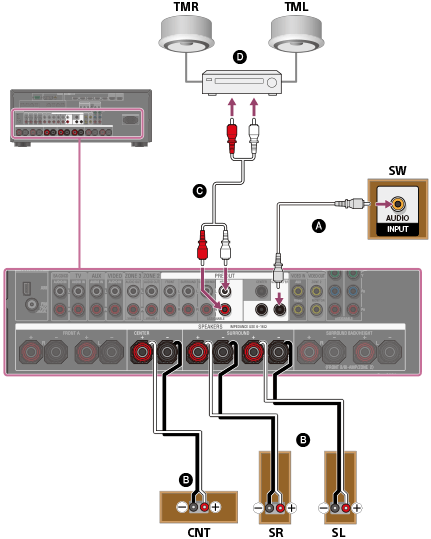

Connexion d’autres enceintes que les enceintes avant
Câble audio mono (non fourni)
Câble d’enceinte (non fourni)
Câble audio (non fourni)
Amplificateur de puissance stéréo (non fourni)
Après avoir effectué la connexion de bi-amplificateur, réglez [SB Speaker Assign] sur [Bi-Amp] dans le menu [Speaker Setup].
Note
- Après avoir installé et raccordé vos enceintes, réglez le modèle d’enceintes sur [5.1.2 (TM)] à l’aide de [Speaker Pattern] dans le menu [Speaker Setup].
- Vous ne pouvez régler [SB Speaker Assign] que si un modèle d’enceinte dans lequel les enceintes ne sont pas raccordées aux bornes SPEAKERS SURROUND BACK/HEIGHT(FRONT B/BI-AMP/ZONE 2) est sélectionné.
- Raccordez correctement les câbles d’enceinte en faisant correspondre les polarités (+/–) entre les câbles d’enceinte et les bornes SPEAKERS.
