Vægmontering af bar-højttaler

Bemærk!

  • Sørg for at have skruer (medfølger ikke), der passer til væggens materiale og stabilitet. Afhængigt af vægmaterialet kan væggen blive beskadiget.
  • Skru skruerne sikker i lægterne i væggen.
  • Hæng bar-højttaleren vandret på den forstærkede væg.
  • Få installationen udført af en Sony-forhandler eller en licenseret udbyder, og vær særlig opmærksom på sikkerheden under installationen.
  • Sony kan ikke holdes ansvarlig for ulykker eller skader som følge af forkert installation, utilstrækkelig vægstabilitet, forkert montering af skruer, naturkatastrofer eller lignende.
  • Af sikkerhedshensyn skal der være to eller flere personer om at hænge bar-højttaleren op.
  1. Sørg for at have to skruer (medfølger ikke), der passer til vægmonteringshullerne på bagsiden af bar-højttaleren.

    Illustration, der viser målene på en skrue. (a) repræsenterer skruens diameter. (b) repræsenterer skruens længde uden hoved.

    (a) 4 mm

    (b) Mere end 30 mm


    Hul på bagsiden af bar-højttaleren

    Illustration, der viser målet på hullet på bagsiden af bar-højttaleren. (c) repræsenterer bredden af den øverste del af hullet. (d) repræsenterer bredden af den nederste del af hullet.

    (c) 5,1 mm

    (d) 10 mm

  2. Ret den lodrette streg over " TV'ETS MIDTERLINJE", der findes på din SKABELON TIL VÆGBESLAG (medfølger), ind efter den vandrette midte på TV'et.

    Midten af TV'et

    Tape eller lignende.

    SKABELON TIL VÆGBESLAG

  3. Ret " TV'ETS UNDERKANT", der står skrevet på din SKABELON TIL VÆGBESLAG, ind efter bunden af TV'et, klæb derefter din SKABELON TIL VÆGBESLAG fast på væggen med almindelig tape eller lignende.
  4. Find skruerne fra trin 1, og skru dem i ved skruemærkerne på " SKRUELINJE", der findes på din SKABELON TIL VÆGBESLAG.

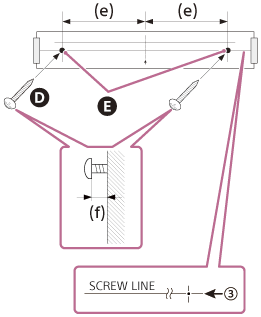

    Illustration af skruemonteringspositionen og monteringsmetoden. (e) repræsenterer afstanden fra midten af skabelonen til skruemonteringspunktet. (f) repræsenterer længden fra bunden af skruens hoved til væggen.

    Skruer

    Markeringer

    (e) 254 mm

    (f) 9,5 mm til 10,5 mm

  5. Fjern din SKABELON TIL VÆGBESLAG.

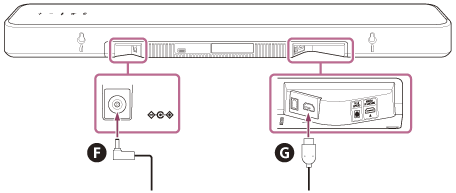

  6. Slut kabler til bar-højttaleren.
    1. Slut HDMI-kablet (medfølger) til HDMI OUT (TV (eARC/ARC))-stikket på bar-højttaleren.
    2. Slut vekselstrømsadapteren (medfølger) til DC IN-stikket på bar-højttaleren.

    Vekselstrømsadapter (medfølger)

    HDMI-kabel (medfølger)

  7. Hæng bar-højttaleren på skruerne.

    Ret hullerne på bagsiden af bar-højttaleren ind efter skruerne, og hæng derefter bar-højttaleren på de to skruer.

  8. Slut HDMI-kablet (medfølger), der er sluttet til bar-højttaleren, til eARC/ARC HDMI-indgangsstikket på TV'et.
  9. Sæt netledningen til vekselstrømsadapteren (medfølger), der er sluttet til bar-højttaleren, i stikkontakten.

Bemærk!

  • Hvis TV'et ikke er kompatibelt med eARC/ARC, skal der tilsluttes et optisk digitalkabel (medfølger ikke) ud over HDMI-kablet (medfølger).
  • Når du klæber din SKABELON TIL VÆGBESLAG fast på væggens, skal den glattes helt ud.
  • Installer bar-højttaleren med en afstand til TV'et på mindst 70 mm.
  • Hæng bar-højttaleren, så bunden af den er mindst 3 cm over gulvet.

Vægmontering af de valgfri højttalere

Se betjeningsvejledningen til de valgfrie højttalere.
