Fixation de l’enceinte-barre au mur

Remarque

  • Préparez des vis (non fournies) convenant au matériau et à la solidité du mur. Si le matériau du mur n’est pas suffisamment résistant, le mur risque d’être endommagé.
  • Fixez fermement les vis dans une poutre du mur.
  • Accrochez l’enceinte-barre à l’horizontale sur le mur renforcé.
  • Confiez l’installation à un revendeur Sony ou à un prestataire de services agréé et soyez particulièrement attentif à la sécurité pendant l’installation.
  • Sony décline toute responsabilité en cas d’accidents ou de dommages provoqués par une installation incorrecte, la solidité insuffisante du mur, la mauvaise fixation des vis, des catastrophes naturelles, etc.
  • Deux personnes au moins sont nécessaires pour fixer l’enceinte-barre en toute sécurité.
  1. Préparez deux vis (non fournies) adaptées aux orifices de la fixation murale situés sur l’arrière de l’enceinte-barre.

    Illustration indiquant les dimensions d’une vis. (a) représente le diamètre de la vis. (b) représente la longueur de la vis excluant la tête.

    (a) 4 mm (3/16 po)

    (b) Plus de 30 mm (1 3/16 po)


    Orifice à l’arrière de l’enceinte-barre

    Illustration indiquant les dimensions de l’orifice sur l’arrière de l’enceinte-barre. (c) représente la largeur de la partie supérieure de l’orifice. (d) représente la largeur de la partie inférieure de l’orifice.

    (c) 5,1 mm (7/32 po)

    (d) 10 mm (13/32 po)

  2. Alignez la ligne verticale au-dessus de la «  LIGNE CENTRALE DU TÉLÉVISEUR » imprimée sur le CALIBRE DE MONTAGE MURAL (fourni) avec le centre de la largeur de votre téléviseur.

    Centre du téléviseur

    Ruban adhésif, etc.

    CALIBRE DE MONTAGE MURAL

  3. Alignez la «  LIGNE DU BAS DU TÉLÉVISEUR » imprimée sur le CALIBRE DE MONTAGE MURAL avec le bas de votre téléviseur, puis collez le CALIBRE DE MONTAGE MURAL sur le mur en utilisant du ruban adhésif disponible dans le commerce, etc.
  4. Fixez fermement les vis préparées à l’étape 1 dans les repères sur la «  LIGNE DE VIS » imprimée sur le CALIBRE DE MONTAGE MURAL.

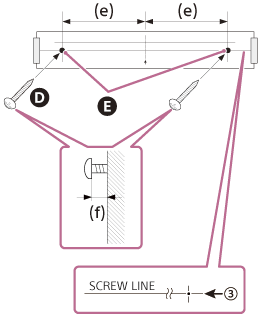

    Illustration indiquant la position de fixation de la vis et la méthode de fixation. (e) représente la distance entre le centre du calibre et le point de fixation de la vis. (f) représente la longueur entre le bas de la tête de vis et le mur.

    Vis

    Repères

    (e) 254 mm (10 po)

    (f) 9,5 mm à 10,5 mm (13/32 po env.)

  5. Retirez le CALIBRE DE MONTAGE MURAL.

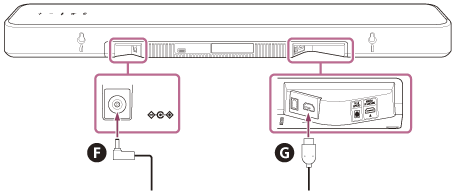

  6. Raccordez les câbles à l’enceinte-barre.
    1. Raccordez le câble HDMI (fourni) à la prise HDMI OUT (TV (eARC/ARC)) de l’enceinte-barre.
    2. Raccordez l’adaptateur CA (fourni) à la borne DC IN de l’enceinte-barre.

    Adaptateur CA (fourni)

    Câble HDMI (fourni)

  7. Accrochez l’enceinte-barre aux vis.

    Alignez les orifices de l’arrière de l’enceinte-barre sur les vis, puis accrochez l’enceinte-barre aux deux vis.

  8. Raccordez le câble HDMI (fourni) raccordé à l’enceinte-barre à la prise d’entrée eARC/ARC HDMI du téléviseur.
  9. Branchez à la prise CA (secteur) le cordon d’alimentation secteur de l’adaptateur CA (fourni) raccordé à l’enceinte-barre.

Remarque

  • Si votre téléviseur n’est pas compatible eARC/ARC, branchez un câble numérique optique (non fourni) en plus du câble HDMI (fourni).
  • Lorsque vous collez le CALIBRE DE MONTAGE MURAL au mur, aplanissez-le complètement.
  • Installez l’enceinte-barre en l’éloignant de 70 mm (2 7/8 po) ou plus du téléviseur.
  • Accrochez l’enceinte-barre de façon à ce que le bas de l’enceinte-barre se trouve au moins à 3 cm (1 3/16 po) au-dessus du sol.

Montage des enceintes en option sur un mur

Reportez-vous au mode d’emploi des enceintes en option.
