Montar o altifalante de barra numa parede

Nota

  • Prepare parafusos (não fornecidos) adequados para o material e a estabilidade da parede. Dependendo do material da parede, a parede pode ficar danificada.
  • Aperte bem os parafusos na viga da parede.
  • Pendure o altifalante de barra horizontalmente na parede reforçada.
  • Solicite a instalação a um agente Sony ou técnico licenciado e dê uma atenção especial à segurança durante a instalação.
  • A Sony não poderá ser responsabilizada por acidentes ou danos causados por instalação incorreta, estabilidade de parede insuficiente, instalação incorreta de parafusos, catástrofe natural, etc.
  • São necessárias duas ou mais pessoas para segurar o altifalante de barra com segurança.
  1. Prepare dois parafusos (não fornecidos) adequados para os orifícios de fixação na parede que se encontram na parte de trás do altifalante de barra.

    Ilustração que indica as dimensões de um parafuso. (a) representa o diâmetro do parafuso. (b) representa o comprimento do parafuso, excluindo a cabeça.

    (a) 4 mm

    (b) Mais de 30 mm


    Orifício na parte de trás do altifalante de barra

    Ilustração que indica as dimensões do orifício na parte de trás do altifalante de barra. (c) representa a largura da parte superior do orifício. (d) representa a largura da parte inferior do orifício.

    (c) 5,1 mm

    (d) 10 mm

  2. Alinhe a linha vertical acima da “ LINHA DO CENTRO DO TELEVISOR” impressa no MODELO DE SUPORTE DE PAREDE (fornecido) com o centro da largura do televisor.

    Centro do televisor

    Fita adesiva, etc.

    MODELO DE SUPORTE DE PAREDE

  3. Alinhe a “ LINHA INFERIOR DO TELEVISOR” impressa no MODELO DE SUPORTE DE PAREDE com a parte inferior do seu televisor e fixe o MODELO DE SUPORTE DE PAREDE na parede com uma fita adesiva comum, etc.
  4. Aperte os parafusos preparados no passo 1 com firmeza nas marcas de parafusos da “ LINHA DO PARAFUSO” impressa no MODELO DE SUPORTE DE PAREDE.

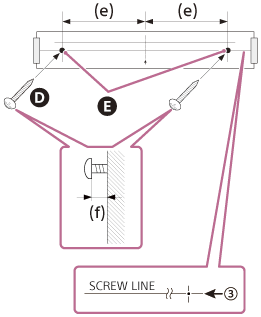

    Ilustração que indica a posição de fixação do parafuso e o método de fixação. (e) representa a distância entre o centro do modelo e o ponto de fixação do parafuso. (f) representa o comprimento desde a parte inferior da cabeça do parafuso até a parede.

    Parafusos

    Marcas

    (e) 254 mm

    (f) 9,5 mm a 10,5 mm

  5. Retire o MODELO DE SUPORTE DE PAREDE.

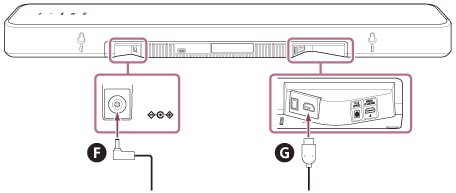

  6. Ligue os cabos ao altifalante de barra.
    1. Ligue o cabo HDMI (fornecido) à tomada HDMI OUT (TV (eARC/ARC)) do altifalante de barra.
    2. Ligue o adaptador CA (fornecido) ao terminal DC IN do altifalante de barra.

    Adaptador CA (fornecido)

    Cabo HDMI (fornecido)

  7. Pendure o altifalante de barra nos parafusos.

    Alinhe os orifícios na parte de trás do altifalante de barra com os parafusos e pendure o altifalante de barra nos dois parafusos.

  8. Ligue o cabo HDMI (fornecido) que está ligado ao altifalante de barra à tomada de entrada eARC/ARC HDMI do televisor.
  9. Ligue o cabo de alimentação de CA do adaptador CA (fornecido) ligado ao altifalante de barra à tomada de CA.

Nota

  • Se o televisor não for compatível com eARC/ARC, ligue um cabo digital ótico (não fornecido) além do cabo HDMI (fornecido).
  • Quando fixar o MODELO DE SUPORTE DE PAREDE na parede, alise-o totalmente.
  • Instale o altifalante de barra a uma distância de 70 mm ou mais do televisor.
  • Pendure o altifalante de barra de forma que a parte inferior do altifalante de barra fique pelo menos 3 cm acima do chão.

Montar os altifalantes opcionais numa parede

Consulte as instruções de operação dos altifalantes opcionais.
