การติดตั้ง Bar Speaker บนผนัง

หมายเหตุ

  • เตรียมสกรู (ไม่ได้ให้มา) ที่เหมาะสมกับวัสดุและความมั่นคงของผนัง เพราะอาจทำให้ผนังได้รับความเสียหาย ทั้งนี้ขึ้นอยู่กับวัสดุของผนัง
  • ยึดสกรูลงในคานของผนังให้แน่น
  • แขวน Bar Speaker ในแนวนอนบนผนังที่มีการเสริมความแข็งแรง
  • ให้ตัวแทนจำหน่ายของ Sony หรือผู้รับเหมาที่ผ่านการรับรองทำการติดตั้ง และให้ความสำคัญเป็นพิเศษกับเรื่องความปลอดภัยระหว่างการติดตั้ง
  • Sony จะไม่รับผิดชอบต่ออุบัติเหตุหรือความเสียหายที่เกิดจากการติดตั้งที่ไม่เหมาะสม ความมั่นคงของผนัง หรือการติดตั้งด้วยสกรูที่ไม่เหมาะสม, ภัยธรรมชาติ เป็นต้น
  • ต้องใช้คนสองคนขึ้นไปในการแขวน Bar Speaker เพื่อความปลอดภัย
  1. เตรียมสกรูสองตัว (ไม่ได้ให้มา) ที่มีขนาดเหมาะสมกับช่องบนขาแขวนผนังที่ด้านหลังของ Bar Speaker

    ภาพประกอบแสดงขนาดของสกรู (a) แสดงเส้นผ่านศูนย์กลางของสกรู (b) แสดงความยาวของสกรูไม่รวมหัวสกรู

    (a) 4 มม.

    (b) มากกว่า 30 มม.


    ช่องที่ด้านหลังของ Bar Speaker

    ภาพประกอบแสดงขนาดของรูที่ด้านหลังของ Bar Speaker (C) แสดงความกว้างของส่วนบนของรู (D) แสดงความกว้างของส่วนล่างของรู

    (c) 5.1 มม.

    (d) 10 มม.

  2. จัดให้เส้นแนวตั้งเหนือ “ เส้นศูนย์กลางของทีวี” ที่พิมพ์ลงบน แผงยึดติดผนัง (ให้มา) ตรงกับศูนย์กลางของความกว้างทีวีของท่าน

    จุดกึ่งกลางของทีวี

    เทปกาว ฯลฯ

    แผงยึดติดผนัง

  3. จัดให้ตำแหน่งของ “ เส้นล่างสุดของทีวี” ที่พิมพ์ลงบน แผงยึดติดผนัง ตรงกับด้านล่างของทีวีของท่าน จากนั้น ให้ติด แผงยึดติดผนัง บนผนังโดยใช้เทปกาวที่มีจำหน่ายทั่วไป ฯลฯ
  4. ยึดสกรูที่เตรียมไว้ในขั้นตอนที่ 1 ลงในตำแหน่งเครื่องหมายสกรูบน “ เส้นสกรู” ที่พิมพ์อยู่บน แผงยึดติดผนัง

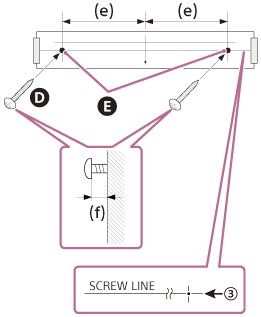

    ภาพประกอบระบุตำแหน่งการยึดสกรูและวิธีการยึด (e) แสดงระยะห่างจากจุดกึ่งกลางของแผงถึงตำแหน่งติดตั้งสกรู (f) แสดงความยาวจากด้านล่างของหัวสกรูถึงผนัง

    สกรู

    เครื่องหมาย

    (e) 254 มม.

    (f) 9.5 มม. ถึง 10.5 มม.

  5. ถอด แผงยึดติดผนัง

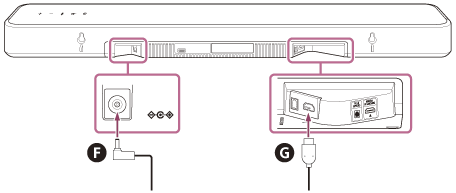

  6. เชื่อมต่อสายเข้ากับ Bar Speaker
    1. เชื่อมต่อสาย HDMI (ให้มา) เข้ากับช่องเสียบ HDMI OUT (TV (eARC/ARC)) บน Bar Speaker
    2. เชื่อมต่ออะแดปเตอร์ AC (ให้มา) เข้ากับขั้ว DC IN บน Bar Speaker

    อะแดปเตอร์ AC (ให้มา)

    สาย HDMI (ให้มา)

  7. แขวน Bar Speaker บนสกรู

    จัดให้ช่องที่ด้านหลังของ Bar Speaker ตรงกับสกรู จากนั้น ให้แขวน Bar Speaker บนสกรูสองตัว

  8. เชื่อมต่อสาย HDMI (ให้มา) ที่เชื่อมต่ออยู่กับ Bar Speaker เข้ากับช่องเสียบสัญญาณเข้า eARC/ARC HDMI ของทีวี
  9. เชื่อมต่อสายไฟ AC ของอะแดปเตอร์ AC (ให้มา) ที่เชื่อมต่ออยู่กับ Bar Speaker เข้ากับเต้ารับ AC

หมายเหตุ

  • หากทีวีของท่านไม่รองรับ eARC/ARC ให้เชื่อมต่อสายภาพดิจิตอล (ไม่ได้ให้มา) เพิ่มเติมจากสาย HDMI (ให้มา)
  • เมื่อติด แผงยึดติดผนัง บนผนัง ให้กดแผงยึดให้แน่น
  • ติดตั้ง Bar Speaker ให้ห่างจากทีวีประมาณ 70 มม. หรือมากกว่า
  • แขวน Bar Speaker เพื่อให้ด้านล่างของ Bar Speaker อยู่เหนือพื้นอย่างน้อย 3 ซม.

การติดตั้งลำโพงเสริมบนผนัง

โปรดอ้างอิงจากคู่มือการใช้งานของลำโพงเสริม
