تركيب مكبرات الصوت على الحائط

ملاحظة

  • تأكد من استخدام كتائف التركيب بالحائط المرفقة عند تعليق مكبرات الصوت على الحائط. لا تعمد إلى تركيب مكبرات الصوت مباشرة على الحائط. قد يؤدي القيام بذلك إلى ارتفاع درجة الحرارة داخل مكبر الصوت بصورة كبيرة، وقد يتسبب ذلك في تعرض مكبر الصوت للتلف أو حدوث خلل له.
  • قم بتحضير البراغي (غير مرفق) مناسبة لمادة الحائط وثباته. قد يتسبب البرغي في إلحاق الضرر بالحائط تبعًا للمواد المستخدمة في بناء الحائط.
  • قم بتثبيت البراغي بشكل محكم في عمود دعم الحائط.
  • قم بتعليق كتائف التركيب بالحائط بشكل مسطح على الحائط المقوى.
  • اطلب من وكيل شركة Sony أو مقاول مرخص له القيام بتركيب مكبرات الصوت بشكل محكم مع إيلاء اهتمام شامل بالسلامة.
  • لا تتحمل شركة Sony المسؤولية عن الحوادث أو الأضرار الناتجة عن التركيب الخاطئ أو قصور في قوة التثبيت أو سوء الاستخدام أو الكوارث الطبيعية.
  • لا تعمد إلى تثبيت مكبرات الصوت مباشرة أسفل السقف. قد يؤدي ذلك إلى حدوث إعاقة لخرج الصوت من المنطقة العلوية لمكبر الصوت.
  • لا تعمد إلى تثبيت مكبرات الصوت بالقرب من الأجسام المعدنية. فقد تصبح الوظائف اللاسلكية غير مستقرة.
  • لا تعمد إلى وضع أية عوائق بين مكبرات الصوت.
  1. قم بتجهيز 16 برغي (غير مرفقة) مناسبة للفتحات الموجودة على كتائف التركيب بالحائط.

    يتطلب 4 براغي لكل مكبر صوت.

    يشير الشكل التوضيحي إلى الأبعاد الخاصة بالبرغي. (أ) يمثل قطر البرغي. (ب) يمثل طول البرغي باستثناء الرأس.

    (a) 4 مم

    (b) أطول من 30 مم

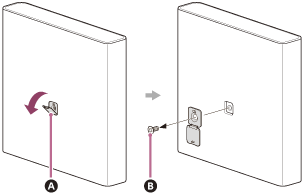

  2. انزع الغطاء الموجود على الجزء الخلفي لمكبر الصوت.

    اقلب الغطاء للأسفل لفتحه وقم بإزالة البرغي باستخدام مفك البراغي وانزع الغطاء.

    غطاء

    البرغي

    ملاحظة

    • عند تثبيت مكبر الصوت، قم بالعمل على سطح أملس مثل الطاولة. قد يؤدي العمل على مواد ذات نتوءات أو ذات حواف يمكن أن تعلق بها إلى تلف مكبر الصوت.
  3. قم بتركيب خطاف الحائط (مرفق) بمكبر الصوت.

    استخدم البرغي الذي تم نزعه في الخطوة 2.

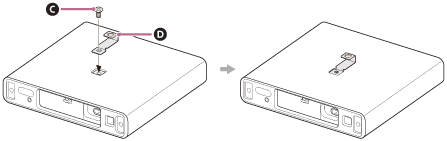

    رسم توضيحي خاص بتثبيت خطاف الحائط بفتحة تركيب خطاف الحائط الموجود على الجزء الخلفي من مكبر الصوت

    البرغي

    خطاف الحائط

  4. قم بتوصيل سلك طاقة التيار المتردد الخاص بمكبر الصوت (مرفق) بمكبر الصوت.

    قم بتثبيت سلك طاقة التيار المتردد الذي تم توصيله بمكبر الصوت في مثبّت الأسلاك الموجود في الجزء السفلي لمكبر الصوت.

    مثبّت الأسلاك

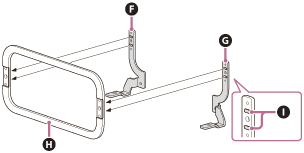

  5. قم بإدخال الدبابيس الخاصة بالكتيفة الجدارية اليسرى (L) واليمنى (R) (مرفق) في الفتحات الخاصة بالقاعدة المشتركة (مرفقة) من أجل تجميع كتيفة التركيب بالحائط.

    ‏ كتيفة جدارية (‏L)

    ‏ كتيفة جدارية (‏R)

    القاعدة المشتركة

    دبابيس

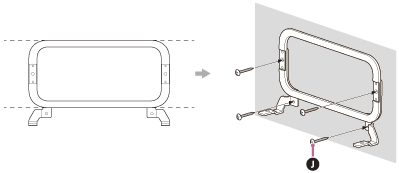

  6. قم بتحديد موضع تثبيت مكبر الصوت على الحائط وقم بتركيب كتيفة التثبيت بالحائط التي تم تجميعها في الخطوة 5 لهذا الموضع.

    قم بتركيب كتيفة التركيب بالحائط بشكل مسطح مقابل الحائط. قم بإحكام شد 4 مواقع المشار إليها بواسطة 4 براغي (غير مرفقة) التي تم تحضيرها في الخطوة 1.

    لتفادي إسقاط الكتيفة الجدارية، قم بإمساك كتيفة التثبيت بالحائط أثناء التركيب.

    براغي (غير مرفقة)

  7. تأكد من طرازات مكبر الصوت.

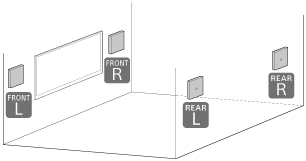

    يشير الشكل التوضيحي إلى موقع التثبيت الخاص بمكبرات الصوت عند تركيبها على حائط.

    تحقق من الملصق الموجود على الجزء السفلي لمكبر الصوت للتأكد من أنه يتوافق مع موضع تركيب مكبر الصوت.

    • ‏‎‎‏: مكبر الصوت الأمامي الأيسر
    • ‏‎‎‏: مكبر الصوت الأمامي الأيمن
    • ‏‎‎‏: مكبر الصوت الخلفي الأيسر
    • ‏‎‎‏: مكبر الصوت الخلفي الأيمن
  8. قم بتعليق مكبر الصوت على كتيفة التركيب بالحائط.

    قم بتعليق خطاف الحائط على الجزء الخلفي لمكبر الصوت على كتيفة التثبيت بالحائط.

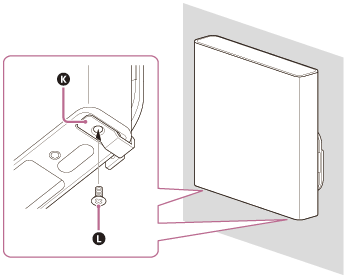

  9. قم بمحاذاة مواضع فتحات البرغي الموجودة في الجزء السفلي من مكبر الصوت مع فتحات كتيفة التركيب بالحائط، ثم قم بتثبيت مكبر الصوت في كتيفة التركيب بالحائط عن طريق ربط البراغي (مرفق) بإحكام.

    كتيفة التركيب بالحائط

    البرغي

  10. قم بتوصيل سلك طاقة التيار المتردد لمبكر الصوت الذي تم توصيله بمكبر الصوت بمأخذ تيار متردد.

ملاحظة

  • احتفظ بالغطاء الذي تم نزعه في الخطوة 2 من أجل تغطية فتحة البرغي عندما لا تقوم بتركيب مكبر الصوت على حائط.
