Montaggio degli altoparlanti su una parete

Nota

  • Accertarsi di utilizzare le staffe di montaggio a parete in dotazione quando si montano gli altoparlanti su una parete. Non montare gli altoparlanti direttamente su una parete. Questa operazione può comportare un notevole aumento di temperatura all’interno dell’altoparlante, che potrebbe a sua volta danneggiare l’altoparlante o causare problemi di funzionamento.
  • Preparare alcune viti (non in dotazione) adatte al materiale e alla stabilità della parete. A seconda del materiale con cui è costruita la parte, la vite potrebbe danneggiarla.
  • Serrare saldamente la vite nella trave della parete.
  • Agganciare le staffe di montaggio a parete in piano rispetto alla parete rinforzata.
  • Per l’installazione degli altoparlanti nel pieno rispetto della sicurezza, rivolgersi a un rivenditore Sony o a un suo partner autorizzato.
  • Sony non potrà essere ritenuta responsabile per incidenti o danni causati da un’installazione non corretta o instabile, da un uso improprio o da calamità naturali.
  • Non installare gli altoparlanti direttamente sotto il soffitto. Tale operazione potrebbe ostruire l’audio in uscita dalla parte superiore dell’altoparlante.
  • Non installare gli altoparlanti nei pressi di oggetti metallici. Le funzioni wireless potrebbero diventare instabili.
  • Non frapporre ostacoli tra gli altoparlanti.
  1. Preparare 16 viti (non in dotazione) adatte per i fori sulle staffe di montaggio a parete.

    Per ciascun altoparlante sono necessarie 4 viti.

    Illustrazione che indica le dimensioni di una vite. (a) rappresenta il diametro della vite. (b) rappresenta la lunghezza della vite esclusa la testa.

    (a) 4 mm

    (b) Più lunga di 30 mm


  2. Rimuovere il coperchio sul retro dell’altoparlante.

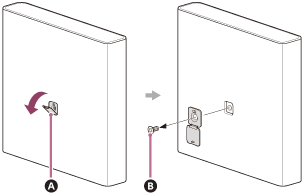

    Abbassare il coperchio aperto, togliere la vite con un cacciavite e rimuovere il coperchio.

    Coperchio

    Vite

    Nota

    • Quando si installa l’altoparlante, lavorare su una superficie liscia come quella di un tavolo. Se si lavora su materiali con sporgenze o con bordi in cui è possibile rimanere impigliati, l’altoparlante potrebbe danneggiarsi.
  3. Fissare il gancio da parete (in dotazione) all’altoparlante.

    Utilizzare la vite rimossa (v. punto 2).

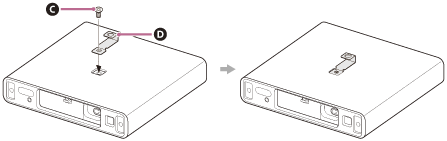

    Illustrazione del fissaggio del gancio da parete nel foro corrispondente sulla parte posteriore dell’altoparlante

    Vite

    Gancio da parete

  4. Collegare il cavo di alimentazione CA per l’altoparlante (in dotazione) all’altoparlante.

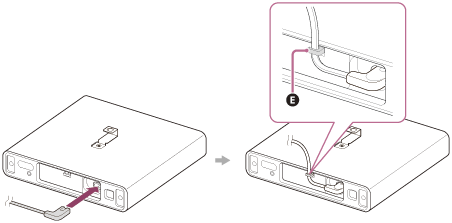

    Fissare il cavo di alimentazione CA collegato all’altoparlante al fermacavo nella parte inferiore dell’altoparlante.

    Fermacavo

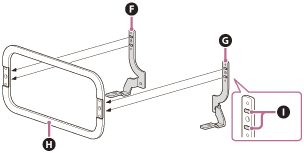

  5. Inserire i perni della staffa da parete (L) e (R) (in dotazione) nei fori della base comune (in dotazione) per assemblare la staffa di montaggio a parete.

    Staffa da parete (L)

    Staffa da parete (R)

    Base comune

    Perni

  6. Decidere la posizione per il montaggio a parete dell’altoparlante e installare la staffa di montaggio a parete già assemblata (v. punto 5) per tale posizione.

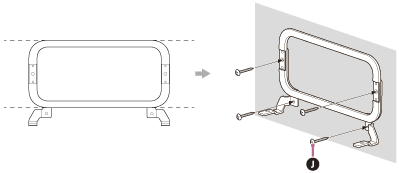

    Installare la staffa di montaggio a parete in piano rispetto alla parete. Serrare le 4 viti (non in dotazione) preparate al punto 1 nelle 4 posizioni indicate.

    Per evitare la caduta della staffa da parete, tenerla ferma durante l’installazione.

    Viti (non in dotazione)

  7. Confermare i tipi di altoparlanti.

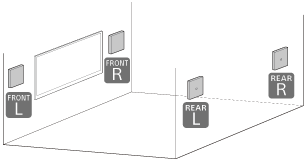

    Illustrazione che indica la posizione di installazione degli altoparlanti se montati su una parete

    Verificare l’etichetta sulla parte inferiore dell’altoparlante per accertarsi che corrisponda alla posizione di installazione dell’altoparlante.

    • : altoparlante anteriore sinistro
    • : altoparlante anteriore destro
    • : altoparlante posteriore sinistro
    • : altoparlante posteriore destro
  8. Appendere l’altoparlante alla staffa di montaggio a parete.

    Appendere il gancio da parete sul retro dell’altoparlante alla staffa di montaggio a parete.

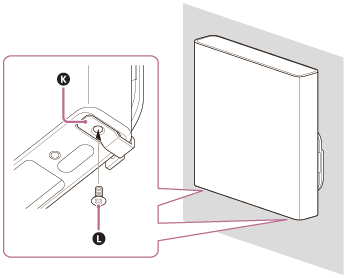

  9. Allineare le posizioni dei fori delle viti sulla parte inferiore dell’altoparlante con i fori della staffa di montaggio a parete, quindi fissare l’altoparlante alla staffa di montaggio a parete serrando saldamente le viti (in dotazione).

    Staffa di montaggio a parete

    Vite

  10. Collegare il cavo di alimentazione CA collegato all’altoparlante a una presa di rete CA.

Nota

  • Conservare il coperchio già rimosso (v. punto 2) per coprire il foro della vite qualora l’altoparlante non venga montato a parete.
