Montar os altifalantes numa parede

Nota

  • Certifique-se de que utiliza os suportes de montagem na parede fornecidos quando montar os altifalantes numa parede. Não monte os altifalantes diretamente numa parede. Tal pode provocar um aumento considerável da temperatura no interior do altifalante, podendo causar danos no altifalante ou uma avaria.
  • Prepare parafusos (não fornecidos) adequados para o material e a estabilidade da parede. O parafuso pode danificar a parede, dependendo do material da parede.
  • Aperte bem os parafusos na viga da parede.
  • Pendure os suportes de montagem na parede na parede reforçada.
  • Solicite a instalação segura dos altifalantes a um agente Sony ou a um técnico licenciado, tendo em consideração a segurança.
  • A Sony não poderá ser responsabilizada por acidentes ou danos causados por instalação incorreta, falta de força na instalação, uso incorreto ou desastres naturais.
  • Não instale os altifalantes diretamente sob o teto. Tal pode impedir a saída de som pela parte superior do altifalante.
  • Não instale os altifalantes na proximidade de objetos metálicos. As funções sem fios podem tornar-se instáveis.
  • Não coloque quaisquer objetos entre os altifalantes.
  1. Prepare 16 parafusos (não fornecidos) adequados aos orifícios dos suportes de montagem na parede.

    Para cada altifalante são necessários 4 parafusos.

    Ilustração que indica as dimensões de um parafuso. (a) representa o diâmetro do parafuso. (b) representa o comprimento do parafuso, excluindo a cabeça.

    (a) 4 mm

    (b) Mais comprido do que 30 mm

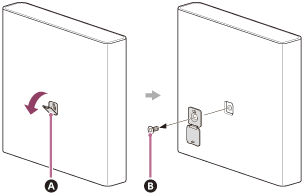

  2. Remova a cobertura na parte de trás dos altifalantes.

    Vire a cobertura para baixo para abrir, retire o parafuso com uma chave de fendas e remova a cobertura.

    Cobertura

    Parafuso

    Nota

    • Aquando da instalação do altifalante, trabalhe numa superfície lisa como uma mesa. Trabalhar em materiais com arestas ou gumes para fixação pode danificar o altifalante.

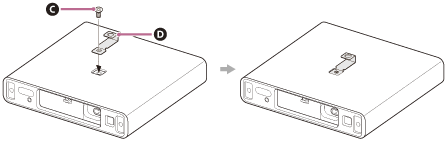

  3. Fixe o gancho de parede (fornecido) no altifalante.

    Use o parafuso que foi removido no passo 2.

    Ilustração da fixação do gancho de parede no orifício para o gancho de parede na parte de trás do altifalante

    Parafuso

    Gancho de parede

  4. Ligue o cabo de alimentação de CA para o altifalante (fornecido) ao altifalante.

    Prenda o cabo de alimentação de CA que está ligado ao altifalante no suporte para cabo na parte inferior do altifalante.

    Suporte para cabo

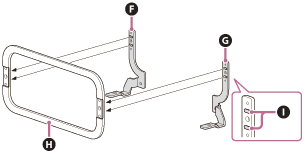

  5. Introduza os pinos do suporte de parede (L) e (R) (fornecido) nos orifícios da base comum (fornecida) para montar o suporte de montagem na parede.

    Suporte de parede (L)

    Suporte de parede (R)

    Base comum

    Pinos

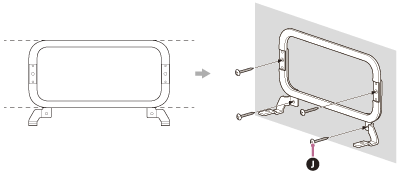

  6. Escolha a posição de montagem na parede do altifalante e instale o suporte de montagem na parede que foi montado no passo 5 para essa posição.

    Instale o suporte de montagem na parede contra a parede. Proteja as 4 localizações indicadas com os 4 parafusos (não fornecidos) que foram preparados no passo 1.

    Para evitar deixar cair o suporte de parede, segure o suporte de montagem na parede durante a instalação.

    Parafusos (não fornecidos)

  7. Confirme os tipos de altifalantes.

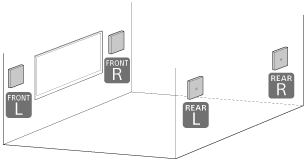

    Ilustração que indica a posição de instalação dos altifalantes quando montados numa parede

    Verifique a etiqueta no fundo do altifalante para garantir que corresponde à posição de instalação do altifalante.

    • : Altifalante dianteiro esquerdo
    • : Altifalante dianteiro direito
    • : Altifalante traseiro esquerdo
    • : Altifalante traseiro direito
  8. Pendure o altifalante no suporte de montagem na parede.

    Pendure o gancho de parede que se encontra na parte de trás do altifalante no suporte de montagem na parede.

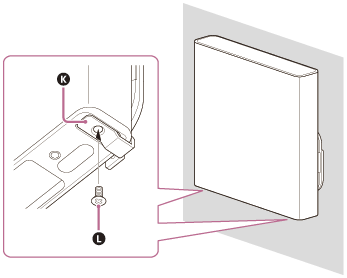

  9. Alinhe as posições dos orifícios dos parafusos no fundo do altifalante e os orifícios do suporte de montagem na parede e, em seguida, fixe o altifalante no suporte de montagem na parede, apertando os parafusos (fornecidos) com firmeza.

    Suporte de montagem na parede

    Parafuso

  10. Ligue o cabo de alimentação de CA para o altifalante ligado ao altifalante de barra à tomada de CA.

Nota

  • Guarde a cobertura que foi retirada no passo 2 para cobrir o orifício do parafuso quando não tiver o altifalante montado numa parede.
