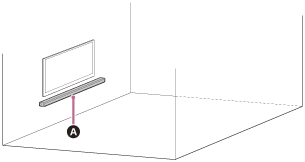

Montar o altifalante de barra numa parede

Altifalante de barra

Nota

  • Prepare parafusos (não fornecidos) adequados para o material e a estabilidade da parede. Dependendo do material da parede, a parede pode ficar danificada.
  • Aperte bem os parafusos na viga da parede.
  • Pendure o altifalante de barra horizontalmente na parede reforçada.
  • Solicite a instalação a um agente Sony ou técnico licenciado e dê uma atenção especial à segurança durante a instalação.
  • A Sony não poderá ser responsabilizada por acidentes ou danos causados por instalação incorreta, estabilidade de parede insuficiente, instalação incorreta de parafusos, catástrofe natural, etc.
  • São necessárias duas ou mais pessoas para segurar o altifalante de barra com segurança.
  1. Prepare dois parafusos (não fornecidos) adequados para os orifícios de fixação na parede que se encontram na parte de trás do altifalante de barra.

    Ilustração que indica as dimensões de um parafuso. Utilize um parafuso com um diâmetro de rosca de 4 mm e um comprimento superior a 30 mm excluindo a cabeça do parafuso.

    (a) 4 mm

    (b) Mais de 30 mm


    Orifício na parte de trás do altifalante de barra

    Ilustração que indica as dimensões do orifício na parte de trás do altifalante de barra. A parte superior tem 5 mm de largura e a parte inferior tem 10 mm de largura.

    (c) 5 mm

    (d) 10 mm

  2. Alinhe a linha vertical acima da “ LINHA DO CENTRO DO TELEVISOR” impressa no MODELO DE SUPORTE DE PAREDE (fornecido) com o centro da largura do televisor.

    Alinhe a LINHA DO CENTRO DO TELEVISOR, que se encontra no centro da largura do MODELO DE SUPORTE DE PAREDE, com o centro da largura do seu televisor.

    Centro do televisor

    MODELO DE SUPORTE DE PAREDE

  3. Alinhe a “ LINHA INFERIOR DO TELEVISOR” impressa no MODELO DE SUPORTE DE PAREDE com a parte inferior do seu televisor; de seguida, prenda o MODELO DE SUPORTE DE PAREDE à parede com uma fita adesiva comum, etc.

    MODELO DE SUPORTE DE PAREDE

    Fita adesiva, etc.

  4. Aperte os parafusos preparados no passo 1 com firmeza nas marcas de parafusos da “ LINHA DO PARAFUSO” impressa no MODELO DE SUPORTE DE PAREDE.

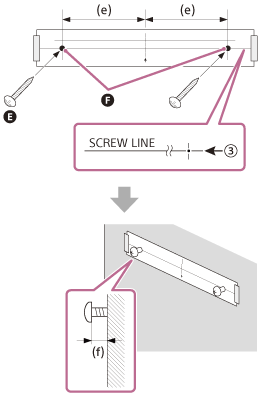

    Existem marcas circulares pretas que indicam as posições de montagem dos parafusos 270 mm à esquerda e à direita do centro do MODELO DE SUPORTE DE PAREDE. Aperte os parafusos nestas marcas, deixando um comprimento entre 10 mm e 11 mm entre a cabeça do parafuso e a parede.

    Parafusos

    Marcas

    (e) 270 mm

    (f) 10 mm a 11 mm

  5. Retire o MODELO DE SUPORTE DE PAREDE.
  6. Pendure o altifalante de barra nos parafusos.

    Alinhe os orifícios na parte de trás do altifalante de barra com os parafusos e, de seguida, pendure o altifalante de barra nos dois parafusos.

    Pendure o altifalante de barra de modo que os parafusos montados no passo 4 passem através dos orifícios na parte traseira do altifalante de barra e que o altifalante de barra fique pendurado nos parafusos.

Nota

  • Quando fixar o MODELO DE SUPORTE DE PAREDE na parede, alise-o totalmente.
  • Instale o altifalante de barra a uma distância de 70 mm ou mais do televisor.
