تعريف الأجزاء
أجزاء الجسم
-
حامل الميكرفون
-
قرص تأمين القفل
-
قدم السطح البيني المتعدد الاغراض
ملاحظة
- لا تلمس موصّل قدم السطح البيني المتعدد الأغراض بأيد عارية.
-
غطاء حماية الموصل

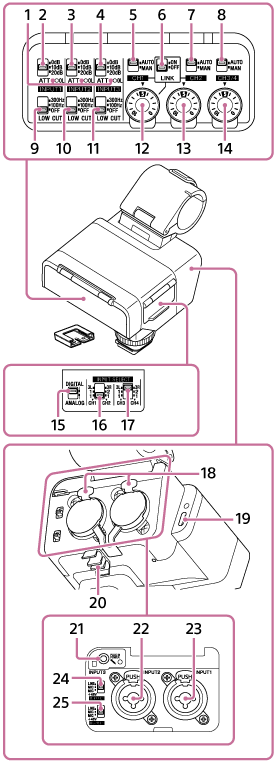

المفاتيح/الأقراص/المقابس
-
مصابيح OL (تحميل زائد)
يضيء عندما تكون إشارة دخل الصوت كبيرة بما يكفي للتسبب في تقطيع تناظري. في مثل هذه الحالات، اضبط مستوى الدخل باستخدام الجهاز الموصَّل أو مفتاح ATT في هذه الوحدة بحيث لا يضيء المصباح أثناء التشغيل.
-
المفتاح ATT (INPUT1)
اختر مستوى الدخل القياسي لمقبس INPUT1. يكون إعداد هذا المفتاح نشطًا عندما يتم ضبط مفتاح INPUT1 (LINE/MIC/MIC+48V) على "MIC" أو "MIC+48V".
-
المفتاح ATT (INPUT2)
اختر مستوى الدخل القياسي لمقبس INPUT2. يكون إعداد هذا المفتاح نشطًا عندما يتم ضبط مفتاح INPUT2 (LINE/MIC/MIC+48V) على "MIC" أو "MIC+48V".
-
المفتاح ATT (INPUT3)
اختر مستوى الدخل القياسي لمقبس INPUT3.
-
المفتاح AUTO/MAN (CH1)
حدّد الطريقة (تلقائي/يدوي) لضبط مستوى خرج الصوت إلى قناة CH1 في الكاميرا أو الكمبيوتر.
-
مفتاح LINK
يتيح ضبط المفتاح على "ON" جعل مستوى صوت التسجيل لخرج الصوت إلى قناة CH2 في الكاميرا أو الكمبيوتر يتبع تلقائيًا مستوى قناة CH1. وهذا مفيد عند التسجيل بنظام الاستريو على قناتيّ CH1 و CH2.
-
المفتاح AUTO/MAN (CH2)
حدّد الطريقة (تلقائي/يدوي) لضبط مستوى خرج الصوت إلى قناة CH2 في الكاميرا أو الكمبيوتر.
-
المفتاح AUTO/MAN (CH3/4)
حدّد الطريقة (تلقائي/يدوي) لضبط مستوى خرج الصوت إلى قناتيّ CH3 و CH4 في الكاميرا.
-
المفتاح LOW CUT (INPUT1)
استخدم هذا المفتاح لتقليل الضوضاء غير المرغوبة بتوهين مكونات الترددات المنخفضة لصوت الدخل من مقبس INPUT1. يكون إعداد هذا المفتاح نشطًا عندما يتم ضبط مفتاح INPUT1 (LINE/MIC/MIC+48V) على "MIC" أو "MIC+48V".
-
المفتاح LOW CUT (INPUT2)
استخدم هذا المفتاح لتقليل الضوضاء غير المرغوبة بتوهين مكونات الترددات المنخفضة لصوت الدخل من مقبس INPUT2. يكون إعداد هذا المفتاح نشطًا عندما يتم ضبط مفتاح INPUT2 (LINE/MIC/MIC+48V) على "MIC" أو "MIC+48V".
-
المفتاح LOW CUT (INPUT3)
استخدم هذا المفتاح لتقليل الضوضاء غير المرغوبة بتوهين مكونات الترددات المنخفضة لصوت الدخل من مقبس INPUT3.
-
القرص AUDIO LEVEL (CH1)
اضبط مستوى صوت التسجيل لخرج الصوت إلى قناة CH1 في الكاميرا أو الكمبيوتر.
-
القرص AUDIO LEVEL (CH2)
اضبط مستوى صوت التسجيل لخرج الصوت إلى قناة CH2 في الكاميرا أو الكمبيوتر.
-
القرص AUDIO LEVEL (CH3/4)
اضبط مستوى صوت التسجيل لخرج الصوت إلى قناتيّ CH3 و CH4 في الكاميرا.
-
مفتاح DIGITAL/ANALOG
حدّد نوع الخرج، رقمي أو تناظري.
إذا كانت قاعدة السطح البيني متعددة الأغراض في الكاميرا التي تستخدمها غير متوافقة مع واجهة الصوت الرقمية، فاضبط المفتاح على "ANALOG".
-
مفتاح INPUT SELECT (CH1/CH2)
حدّد دخل الصوت المراد إخراجه إلى قناتيّ CH1 و CH2 في الكاميرا أو الكمبيوتر.
-
مفتاح INPUT SELECT (CH3/CH4)
حدّد دخل الصوت المراد إخراجه إلى قناتيّ CH3 و CH4 في الكاميرا.
-
ذراع التحرير
-
منفذ USB Type-C®
ملاحظة
-
منفذ USB Type-C في هذه الوحدة مخصّص للتوصيل بكمبيوتر يدعم دخل صوت USB. نظرًا لأن هذا المنفذ لا يدعم استقبال الطاقة من مصادر الإمداد بالطاقة USB (بما في ذلك USB PD)، فلن يتم تزويد الوحدة بالطاقة حتى في حالة توصيلها بها.
-
-
حامل الكبل
-
المقبس INPUT3 (مقبس مصغر ستريو، متوافق مع التوصيل بمصدر طاقة)
-
المقبس INPUT2 (موصّل XLR/TRS ذو 3 أطراف*، من النوع الأنثوي، متوافق مع طاقة وهمية +48 فولت)
* مقبس ذو 3 أقطاب (الطرف: موجب، الحلقة: سالب، الغلاف: أرضي)
-
المقبس INPUT1 (موصّل XLR/TRS ذو 3 أطراف*، من النوع الأنثوي، متوافق مع طاقة وهمية +48 فولت)
* مقبس ذو 3 أقطاب (الطرف: موجب، الحلقة: سالب، الغلاف: أرضي)
-
المفتاح INPUT2 (LINE/MIC/MIC+48V)
اختر الخيار المناسب للجهاز الموصل بمقبس INPUT2.
-
المفتاح INPUT1 (LINE/MIC/MIC+48V)
اختر الخيار المناسب للجهاز الموصل بمقبس INPUT1.
