تركيب هذه الوحدة على الكاميرا باستخدام كابل التمديد الصوتي بقاعدة تثبيت الملحقات المرفق
ركِّب هذه الوحدة على الكاميرا باستخدام كابل التمديد الصوتي بقاعدة تثبيت الملحقات المرفق.
سيكون هذا الإعداد مناسبًا، على سبيل المثال، عند التسجيل عن بُعد باستخدام ميكروفون (غير مُرفق) مُركَّب بالوحدة.
ملاحظة
-
قبل تركيب كابل التمديد الصوتي بقاعدة تثبيت الملحقات بالكاميرا/خلعه منها، أوقف تشغيل الكاميرا.
-
يمكن استخدام كابل التمديد الصوتي بقاعدة تثبيت الملحقات مع ملحقات الصوت للأجهزة المزودة بقاعدة سطح بيني متعددة الأغراض. مع العلم أنه غير متوافق مع وحدات الفلاش الخارجية.
للاطلاع على طرازات الكاميرات المتوافقة مع كابل التمديد الصوتي بقاعدة تثبيت الملحقات، تفضّل بزيارة الموقع الإلكتروني:
-
الميكروفون الموضح في الرسم التوضيحي غير مُرفق.
-
اخلع أغطية حماية الموصل من هذه الوحدة وكابل التمديد الصوتي بقاعدة تثبيت الملحقات.
-

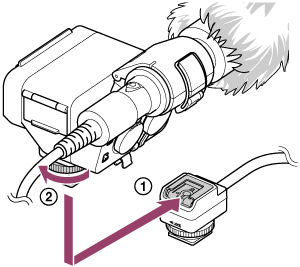

ادفع قدم السطح البيني المتعدد الأغراض لهذه الوحدة في قاعدة كابل التمديد الصوتي بقاعدة تثبيت الملحقات (
)، ثم أدر قرص تأمين القفل في اتجاه "LOCK" لتثبيت الوحدة بإحكام (
).
عندما يصعب إدخال قدم السطح البيني المتعدد الأغراض في قاعدة تثبيت الملحقات، لف قرص تأمين القفل عكس اتجاه حركة عقارب الساعة إلى أن يتوقف، ثم جرب مرة أخرى.
-

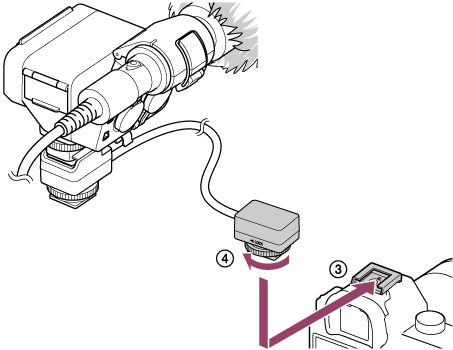

ادفع قدم السطح البيني المتعدد الأغراض لكابل التمديد الصوتي بقاعدة تثبيت الملحقات في قاعدة الكاميرا (
)، ثم أدر قرص تأمين القفل في اتجاه "LOCK" لتثبيت كابل التمديد الصوتي بقاعدة تثبيت الملحقات بإحكام (
).
عندما يصعب إدخال قدم السطح البيني المتعدد الأغراض في قاعدة تثبيت الملحقات، لف قرص تأمين القفل عكس اتجاه حركة عقارب الساعة إلى أن يتوقف، ثم جرب مرة أخرى.
لاستخدام ملحق تقوية كابل التمديد الصوتي بقاعدة تثبيت الملحقات المرفق
عند تركيب هذه الوحدة في جهاز تركيب كاميرا أو معدات مماثلة، استخدم ملحق تقوية كابل التمديد الصوتي بقاعدة تثبيت الملحقات.
-
ركِّب كابل التمديد الصوتي بقاعدة تثبيت الملحقات بجهاز تركيب كاميرا أو معدات مماثلة، ثم أدر قرص تأمين القفل في اتجاه "LOCK" لتثبيت كابل التمديد الصوتي بقاعدة تثبيت الملحقات بإحكام.
-

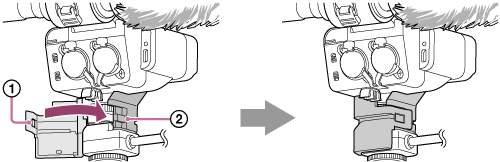

ركِّب ملحق تقوية كابل التمديد الصوتي بقاعدة تثبيت الملحقات بحيث يتطابق مع شكل هذه الوحدة وكابل التمديد الصوتي بقاعدة تثبيت الملحقات.
-
احرص على محاذاة الفتحة (
) الموجودة على ملحق تقوية كابل التمديد الصوتي بقاعدة تثبيت الملحقات مع البروز ()، وادفعها حتى تستقر في مكانها بنقرة مسموعة.
ملاحظة
-
عند استخدام الفلاش المدمج بالكاميرا، احرص على فك هذه الوحدة من الكاميرا.
-
عندما لا تنوي استخدام هذه الوحدة أو كابل التمديد الصوتي بقاعدة تثبيت الملحقات، احرص على إعادة تركيب غطاء حماية الموصّل مرة أخرى على قدم السطح البيني المتعدد الأغراض.
-
عند تركيب ملحق تقوية كابل التمديد الصوتي بقاعدة تثبيت الملحقات، انتبه لعدم حبس أصابعك.
-
عند تركيب كابل التمديد الصوتي بقاعدة تثبيت الملحقات على جهاز تركيب كاميرا، إذا كان الكابل أطول من اللازم، فقم بتثبيت الفائض، على سبيل المثال، بلفه حول جهاز تركيب الكاميرا، حتى لا يظهر في العدسة.
