Identifikation der Teile

Gehäuseteile

Abbildung, die die Lage der Teile des XLR-Adapter-Gehäuses zeigt

  1. Mikrofonhalter

  2. Sperrscheibe

  3. Multi-Interface-Fuß

    Hinweis

    • Berühren Sie das Anschlussteil des Multi-Interface-Fußes nicht mit bloßen Händen.

  4. Anschlussteil-Schutzkappe

Schalter/Scheiben/Buchsen

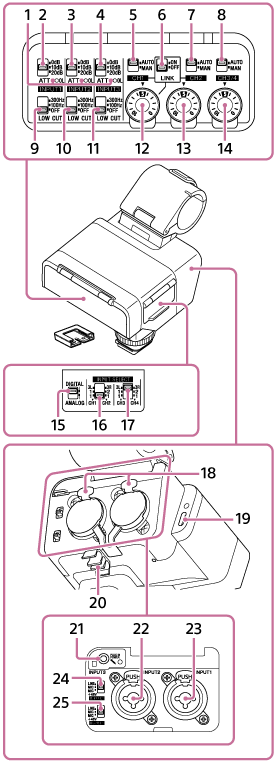

Abbildung, die die Lage der Schalter, Scheiben und Buchsen des XLR-Adapters zeigt

  1. OL (Überlastungs)-Lampen

    Leuchten auf, wenn das Eingangsaudiosignal groß genug ist, um analoges Clipping zu verursachen. Stellen Sie in diesen Fällen die Lautstärke mit dem angeschlossenen Gerät oder ATT-Schalter dieses Geräts so ein, dass die Lampe während des Betriebs nicht aufleuchtet.

  2. ATT (INPUT1)-Schalter

    Wählen Sie den Standard-Eingangspegel der INPUT1-Buchse. Diese Schaltereinstellung ist aktiv, wenn der INPUT1 (LINE/MIC/MIC+48V)-Schalter auf „MIC“ oder „MIC+48V“ gestellt ist.

  3. ATT (INPUT2)-Schalter

    Wählen Sie den Standard-Eingangspegel der INPUT2-Buchse. Diese Schaltereinstellung ist aktiv, wenn der INPUT2 (LINE/MIC/MIC+48V)-Schalter auf „MIC“ oder „MIC+48V“ gestellt ist.

  4. ATT (INPUT3)-Schalter

    Wählen Sie den Standard-Eingangspegel der INPUT3-Buchse.

  5. AUTO/MAN (CH1)-Schalter

    Wählen Sie die Methode (Automatisch/Manuell) zur Einstellung der Lautstärke des Audioausgangs zum CH1 der Kamera oder des Computers aus.

  6. LINK-Schalter

    Wenn Sie den Schalter auf „ON“ stellen, wird die Aufnahmelautstärke des CH2 des Audioausgangs der Kamera oder des Computers automatisch an die des CH1 angepasst. Dies ist nützlich, wenn Sie in Stereo auf CH1 und CH2 aufnehmen.

  7. AUTO/MAN (CH2)-Schalter

    Wählen Sie die Methode (Automatisch/Manuell) zur Einstellung der Lautstärke des Audioausgangs zum CH2 der Kamera oder des Computers aus.

  8. AUTO/MAN (CH3/4)-Schalter

    Wählen Sie die Methode (Automatisch/Manuell) zur Einstellung der Lautstärke des Audioausgangs zum CH3 und CH4 der Kamera aus.

  9. LOW CUT (INPUT1)-Schalter

    Verwenden Sie diesen Schalter, um unerwünschte Geräusche zu minimieren, indem Sie niederfrequente Komponenten des Eingangsaudios über die INPUT1-Buchse dämpfen. Diese Schaltereinstellung ist aktiv, wenn der INPUT1 (LINE/MIC/MIC+48V)-Schalter auf „MIC“ oder „MIC+48V“ gestellt ist.

  10. LOW CUT (INPUT2)-Schalter

    Verwenden Sie diesen Schalter, um unerwünschte Geräusche zu minimieren, indem Sie niederfrequente Komponenten des Eingangsaudios über die INPUT2-Buchse dämpfen. Diese Schaltereinstellung ist aktiv, wenn der INPUT2 (LINE/MIC/MIC+48V)-Schalter auf „MIC“ oder „MIC+48V“ gestellt ist.

  11. LOW CUT (INPUT3)-Schalter

    Verwenden Sie diesen Schalter, um unerwünschte Geräusche zu minimieren, indem Sie niederfrequente Komponenten des Eingangsaudios über die INPUT3-Buchse dämpfen.

  12. AUDIO LEVEL (CH1)-Scheibe

    Stellen Sie die Aufnahmelautstärke des Audioausgangs zum CH1 der Kamera oder des Computers ein.

  13. AUDIO LEVEL (CH2)-Scheibe

    Stellen Sie die Aufnahmelautstärke des Audioausgangs zum CH2 der Kamera oder des Computers ein.

  14. AUDIO LEVEL (CH3/4)-Scheibe

    Stellen Sie die Aufnahmelautstärke des Audioausgangs zum CH3 und CH4 der Kamera ein.

  15. DIGITAL/ANALOG-Schalter

    Wählen Sie den digitalen oder analogen Ausgabetyp aus.

    Wenn der Multi-Interface-Schuh Ihrer Kamera nicht mit der digitalen Audioschnittstelle kompatibel ist, stellen Sie den Schalter auf „ANALOG“.

  16. INPUT SELECT (CH1/CH2)-Schalter

    Wählen Sie den Audioeingang für die Ausgabe zum CH1 und CH2 der Kamera oder des Computers aus.

  17. INPUT SELECT (CH3/CH4)-Schalter

    Wählen Sie den Audioeingang für die Ausgabe zum CH3 und CH4 der Kamera aus.

  18. Entriegelungshebel

  19. USB Type-C®-Anschluss

    Hinweis

    • Der USB Type-C-Anschluss dieses Geräts dient zum Anschluss an einen Computer, der den USB-Audioeingang unterstützt. Da dieser Anschluss keine Stromeinspeisung von USB-Netzteilen (einschließlich USB-PD) unterstützt, wird das Gerät auch beim Anschluss an solche nicht mit Strom versorgt.

  20. Kabelhalter

  21. INPUT3-Buchse (Stereo-Minibuchse, mit Steckernetzteil kompatibel)

  22. INPUT2-Buchse (3-polig XLR/TRS*, Buchsentyp, mit Phantomspeisung +48 V kompatibel)

    * 3-polige Buchse (SPITZE: PLUS, RING: MINUS, HÜLSE: MASSE)

  23. INPUT1-Buchse (3-polig XLR/TRS*, Buchsentyp, mit Phantomspeisung +48 V kompatibel)

    * 3-polige Buchse (SPITZE: PLUS, RING: MINUS, HÜLSE: MASSE)

  24. INPUT2 (LINE/MIC/MIC+48V)-Schalter

    Wählen Sie die Option, die für das an der INPUT2-Buchse angeschlossene Gerät geeignet ist.

  25. INPUT1 (LINE/MIC/MIC+48V)-Schalter

    Wählen Sie die Option, die für das an der INPUT1-Buchse angeschlossene Gerät geeignet ist.
