Anbringen dieses Geräts mit dem mitgelieferten Audio-Verlängerungskabel für den Schuh an der Kamera
Bringen Sie dieses Gerät mit dem mitgelieferten Audio-Verlängerungskabel für den Schuh an der Kamera an.
Das ist beispielsweise praktisch, wenn Sie mit einem an das Gerät angeschlossenen Mikrofon (nicht im Lieferumfang enthalten) aus der Entfernung aufnehmen.
Hinweis
-
Schalten Sie die Kamera aus, bevor Sie das Audio-Verlängerungskabel für den Schuh an/von der Kamera anbringen/entfernen.
-
Das Audio-Verlängerungskabel für den Schuh kann mit Audiozubehör für Geräte verwendet werden, die mit dem Multi-Interface-Schuh ausgestattet sind. Es ist nicht mit externen Blitzen kompatibel.
Informationen zu den Kameramodellen, die mit dem Audio-Verlängerungskabel für den Schuh kompatibel sind, finden Sie auf der Website unter:
-
Das in der Abbildung gezeigte Mikrofon ist nicht im Lieferumfang enthalten.
-
Entfernen Sie die Anschlussteil-Schutzkappen von diesem Gerät und dem Audio-Verlängerungskabel für den Schuh.
-

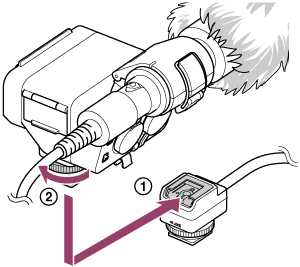

Schieben Sie den Multi-Interface-Fuß dieses Geräts in den Schuh des Audio-Verlängerungskabels für den Schuh (
), und drehen Sie dann die Sperrscheibe in „LOCK“-Richtung, um das Gerät fest zu sichern (
).
Wenn es schwierig ist, den Multi-Interface-Fuß in den Schuh einzusetzen, drehen Sie die Sperrscheibe bis zum Anschlag gegen den Uhrzeigersinn, und wiederholen Sie den Vorgang.
-

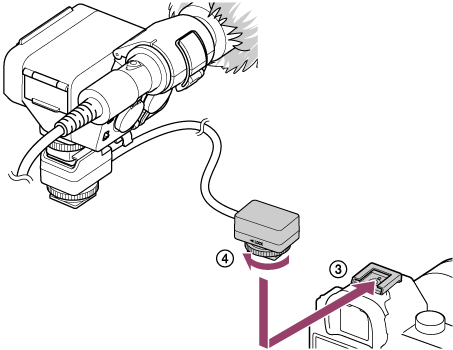

Schieben Sie den Multi-Interface-Fuß des Audio-Verlängerungskabels für den Schuh in den Schuh an der Kamera (
), und drehen Sie dann die Sperrscheibe in „LOCK“-Richtung, um das Audio-Verlängerungskabel für den Schuh fest zu sichern (
).
Wenn es schwierig ist, den Multi-Interface-Fuß in den Schuh einzusetzen, drehen Sie die Sperrscheibe bis zum Anschlag gegen den Uhrzeigersinn, und wiederholen Sie den Vorgang.
Zur Verwendung des mitgelieferten Verstärkungsaufsatzes für Audio-Verlängerungskabel für Schuh
Verwenden Sie zur Befestigung dieses Geräts an einem Kameraträger oder einer ähnlichen Vorrichtung den Verstärkungsaufsatz für das Audio-Verlängerungskabel für den Schuh.
-
Bringen Sie das Audio-Verlängerungskabel für den Schuh an einem Kameraträger oder einer ähnlichen Vorrichtung an und drehen Sie dann die Sperrscheibe in die „LOCK“-Richtung, um das Audio-Verlängerungskabel für den Schuh sicher zu befestigen.
-

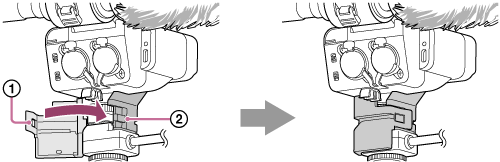

Bringen Sie den Verstärkungsaufsatz für das Audio-Verlängerungskabel für den Schuh so an, dass er der Form dieses Geräts und des Audio-Verlängerungskabels für den Schuh entspricht.
-
Richten Sie die Öffnung (
) am Verstärkungsaufsatz für das Audio-Verlängerungskabel für den Schuh am Vorsprung () aus und drücken Sie ihn hinein, bis er einrastet und sicher sitzt.
Hinweis
-
Wenn Sie den integrierten Blitz der Kamera verwenden, entfernen Sie dieses Gerät von der Kamera.
-
Wenn Sie nicht beabsichtigen, dieses Gerät oder das Audio-Verlängerungskabel für den Schuh zu verwenden, müssen Sie die Anschlussteil-Schutzkappe wieder am Multi-Interface-Fuß anbringen.
-
Achten Sie beim Anbringen des Verstärkungsaufsatzes für das Audio-Verlängerungskabel für den Schuh darauf, dass Sie sich nicht Ihre Finger einklemmen.
-
Wenn Sie das Audio-Verlängerungskabel für den Schuh an einem Kameraträger befestigen und das Kabel länger als erforderlich ist, sichern Sie den überschüssigen Teil, indem Sie ihn beispielsweise um den Kameraträger wickeln, damit er nicht im Objektiv erscheint.
