Overzicht van de onderdelen

Onderdelen

Illustratie van de locaties van de onderdelen van de XLR-adapter-behuizing

  1. Microfoonhouder

  2. Vergrendelingsknop

  3. Multi-interfacevoet

    Opmerking

    • Raak de aansluiting van de Multi-interfacevoet niet met blote handen aan.

  4. Beschermkap van de connector

Schakelaars/knoppen/aansluitingen

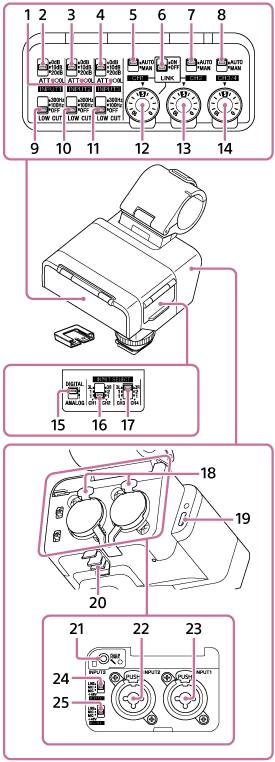

Illustratie van de locaties van de onderdelen van de schakelaars, knoppen en aansluitingen op de XLR-adapter

  1. OL-lampjes (overbelasting)

    Gaat branden wanneer het ingangsaudiosignaal groot genoeg is om analoge clipping te veroorzaken. Pas in dergelijke gevallen het ingangsniveau aan met behulp van het aangesloten apparaat of de ATT-schakelaar op dit apparaat, zodat het lampje tijdens gebruik niet gaat branden.

  2. ATT (INPUT1) schakelaar

    Selecteer het standaard ingangsniveau voor de INPUT1-aansluiting. Deze schakelaarinstelling treedt in werking wanneer de INPUT1 (LINE/MIC/MIC+48V)-schakelaar is ingesteld op "MIC" of "MIC+48V".

  3. ATT (INPUT2) schakelaar

    Selecteer het standaard ingangsniveau voor de INPUT2-aansluiting. Deze schakelaarinstelling treedt in werking wanneer de INPUT2 (LINE/MIC/MIC+48V)-schakelaar is ingesteld op "MIC" of "MIC+48V".

  4. ATT (INPUT3) schakelaar

    Selecteer het standaard ingangsniveau voor de INPUT3-aansluiting.

  5. AUTO/MAN (CH1) schakelaar

    Selecteer de methode (Auto/Manual) om het volumeniveau van de audio-uitvoer naar de CH1 op de camera of computer aan te passen.

  6. LINK-schakelaar

    Als u de schakelaar op "ON" zet, volgt het opnamevolumeniveau van de audio-uitvoer naar CH2 op de camera of computer automatisch dat van CH1. Dit is handig bij stereo-opname naar CH1 en CH2.

  7. AUTO/MAN (CH2) schakelaar

    Selecteer de methode (Auto/Manual) om het volumeniveau van de audio-uitvoer naar de CH2 op de camera of computer aan te passen.

  8. AUTO/MAN (CH3/4) schakelaar

    Selecteer de methode (Auto/Manual) om het volumeniveau van de audio-uitvoer naar de CH3 en CH4 op de camera aan te passen.

  9. LOW CUT (INPUT1) schakelaar

    Gebruik deze schakelaar om ongewenste ruis te minimaliseren door de laagfrequente componenten van het via de INPUT1-aansluiting ontvangen audiosignaal te verzwakken. Deze schakelaarinstelling treedt in werking wanneer de INPUT1 (LINE/MIC/MIC+48V)-schakelaar is ingesteld op "MIC" of "MIC+48V".

  10. LOW CUT (INPUT2) schakelaar

    Gebruik deze schakelaar om ongewenste ruis te minimaliseren door de laagfrequente componenten van het via de INPUT2-aansluiting ontvangen audiosignaal te verzwakken. Deze schakelaarinstelling treedt in werking wanneer de INPUT2 (LINE/MIC/MIC+48V)-schakelaar is ingesteld op "MIC" of "MIC+48V".

  11. LOW CUT (INPUT3) schakelaar

    Gebruik deze schakelaar om ongewenste ruis te minimaliseren door de laagfrequente componenten van het via de INPUT3-aansluiting ontvangen audiosignaal te verzwakken.

  12. AUDIO LEVEL (CH1) knop

    Regel het opnamevolumeniveau van de audio-uitvoer naar de CH1 op de camera of computer.

  13. AUDIO LEVEL (CH2) knop

    Regel het opnamevolumeniveau van de audio-uitvoer naar de CH2 op de camera of computer.

  14. AUDIO LEVEL (CH3/4) knop

    Regel het opnamevolumeniveau van de audio-uitvoer naar de CH3 en CH4 op de camera.

  15. DIGITAL/ANALOG-schakelaar

    Selecteer het uitvoertype, digitaal of analoog.

    Als de multi-interfaceschoen op uw camera niet compatibel is met de digitale audio-interface, zet u de schakelaar op "ANALOG".

  16. INPUT SELECT (CH1/CH2) schakelaar

    Selecteer de audio-ingang die moet worden uitgevoerd naar de CH1 en CH2 op de camera of computer.

  17. INPUT SELECT (CH3/CH4) schakelaar

    Selecteer de audio-ingang die moet worden uitgevoerd naar de CH3 en CH4 op de camera.

  18. Ontgrendelhendel

  19. USB Type-C®-poort

    Opmerking

    • De USB Type-C-poort op dit apparaat is bedoeld voor aansluiting op een computer die USB-audio-ingang ondersteunt. Aangezien deze poort geen stroomtoevoer van USB-voedingen (inclusief USB PD) ondersteunt, wordt het apparaat niet gevoed, zelfs niet wanneer het hiermee is verbonden.

  20. Kabelhouder

  21. INPUT3 aansluiting (Stereo ministekker, compatibel met stekkervoeding)

  22. INPUT2 aansluiting (3-pen XLR/TRS*, vrouwelijk type, +48 V compatibel met fantoomvoeding)

    * 3-polige aansluiting (PUNT: HEET, RING: KOUD, HULS: GND)

  23. INPUT1 aansluiting (3-pen XLR/TRS*, vrouwelijk type, +48 V compatibel met fantoomvoeding)

    * 3-polige aansluiting (PUNT: HEET, RING: KOUD, HULS: GND)

  24. INPUT2 (LINE/MIC/MIC+48V) schakelaar

    Selecteer de mogelijkheid die geschikt is voor het apparaat dat is aangesloten op de INPUT2-aansluiting.

  25. INPUT1 (LINE/MIC/MIC+48V) schakelaar

    Selecteer de mogelijkheid die geschikt is voor het apparaat dat is aangesloten op de INPUT1-aansluiting.
